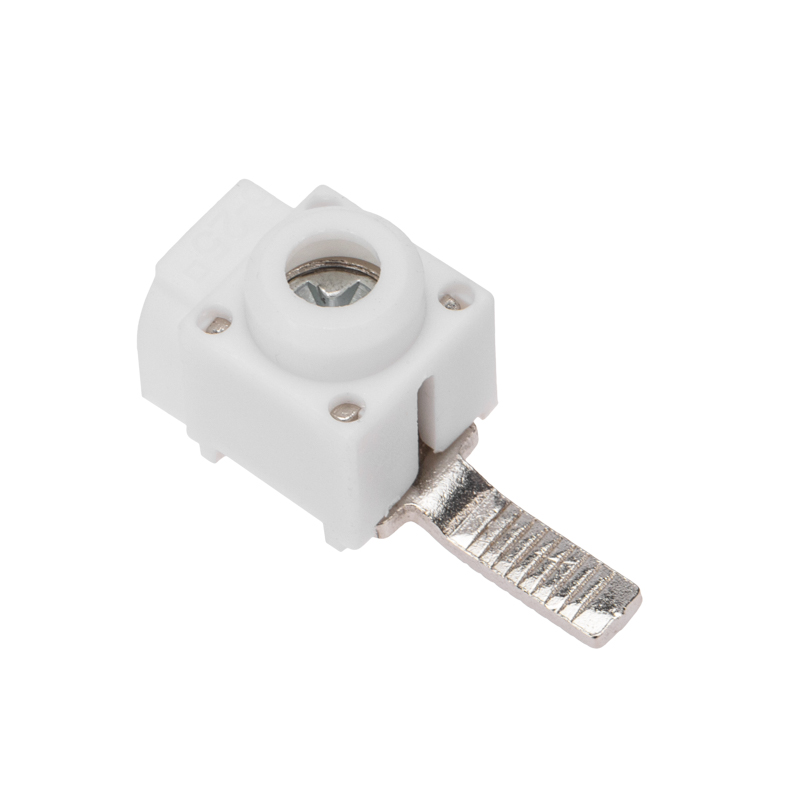

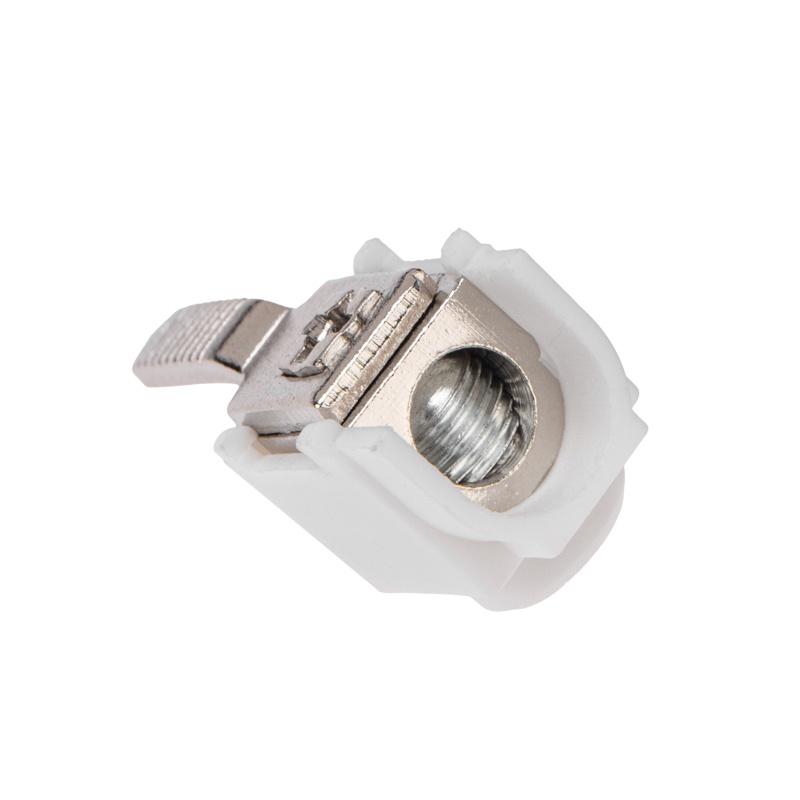

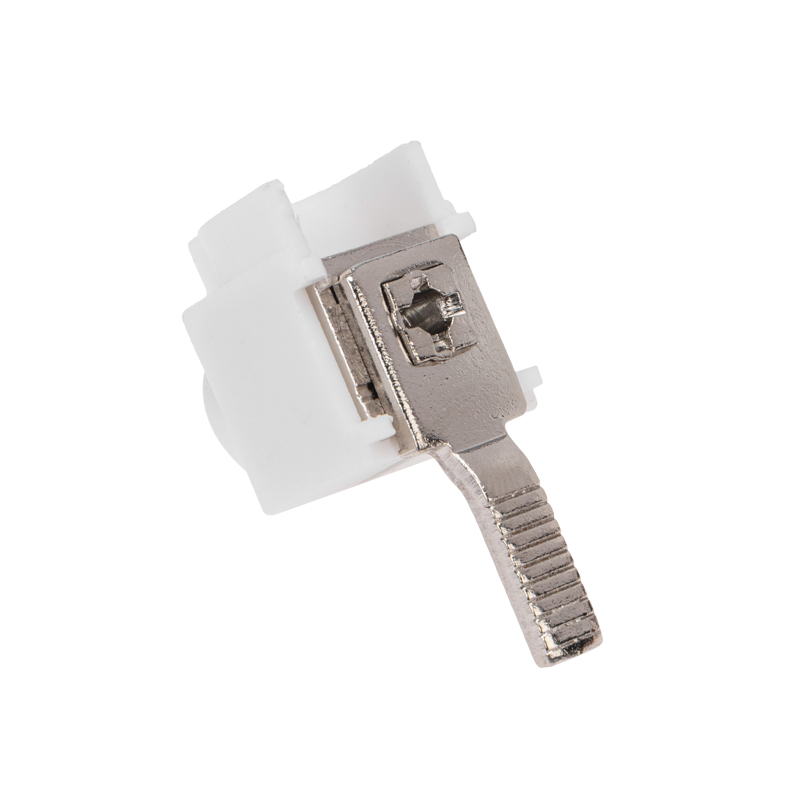

Клемма вводная КВМ 4-25мм² для модульного оборудования, прямой ввод (2 шт/уп) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000001
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Макс поперечное сечение проводника4 мм кв.
Ширина зажима4.5 мм
Ширина шинопровода4.5–0 мм
Толщина шинопровода2–0 мм
Макс допустимый ток Ie100 А
Подходит дляПлоская шина
Для провода круглого сеченияДа
Для провода сегметного сеченияДа
Описание и назначение
Клемма КВМ предназначена для ввода медных питающих проводников большого сечения в автоматические выключатели. Используется совместного с гребенчатыми шинами типа PIN.
Клемма выполнена из высококачественных материалов, что гарантирует долгий срок службы и надежную работу в различных условиях эксплуатации.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–80 |
|---|
Электрические и световые параметры 3
| Номин. токEF000001 | 100 |
|---|---|
| Номин. напряжениеEF005127 | 400 |
| Макс допустимый ток IeEF007356 | 100 А |
Материалы и конструкция 1
| Материал шиныданные поставщика | Латунь с никелевым покрытием |
|---|
Монтаж и подключение 1
| Номин. Присоединительная способностьданные поставщика | 4 - 25 мм² |
|---|
Классификация и назначение 3
| Тип соединенияEF001723 | Переднее |
|---|---|
| Применениеданные поставщика | Подключение медных питающих проводников и гребенча |
| Серияданные поставщика | КВМ |
Прочие характеристики 2
| Подходит дляEF000073 | Плоская шина |
|---|---|
| Для провода плоской формыEF007242 | Нет |
Размеры и упаковка
Изделие
| Номин. поперечное сечениеEF001335 | 25 |
|---|---|
| Макс поперечное сечение проводникаEF004969 | 4 мм кв. |
| Ширина зажимаEF007092 | 4.5 мм |
| Ширина шинопроводаEF007219 | 4.5–0 мм |
| Толщина шинопроводаEF007220 | 2–0 мм |
| Для провода круглого сеченияEF007258 | Да |
| Для провода сегметного сеченияEF007260 | Да |
| Длина PINданные поставщика | 14.5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица упак (1 упак) | 1 упак | 11.9 × 9.3 × 1.6 | 0.012 | — |
-
Базовая единица упак (1 упак)
- В упаковке
- 1 упак
- Габариты
- 11.9 × 9.3 × 1.6
- Вес, кг
- 0.012
- Объём, м³
- —
- EAN / GTIN
