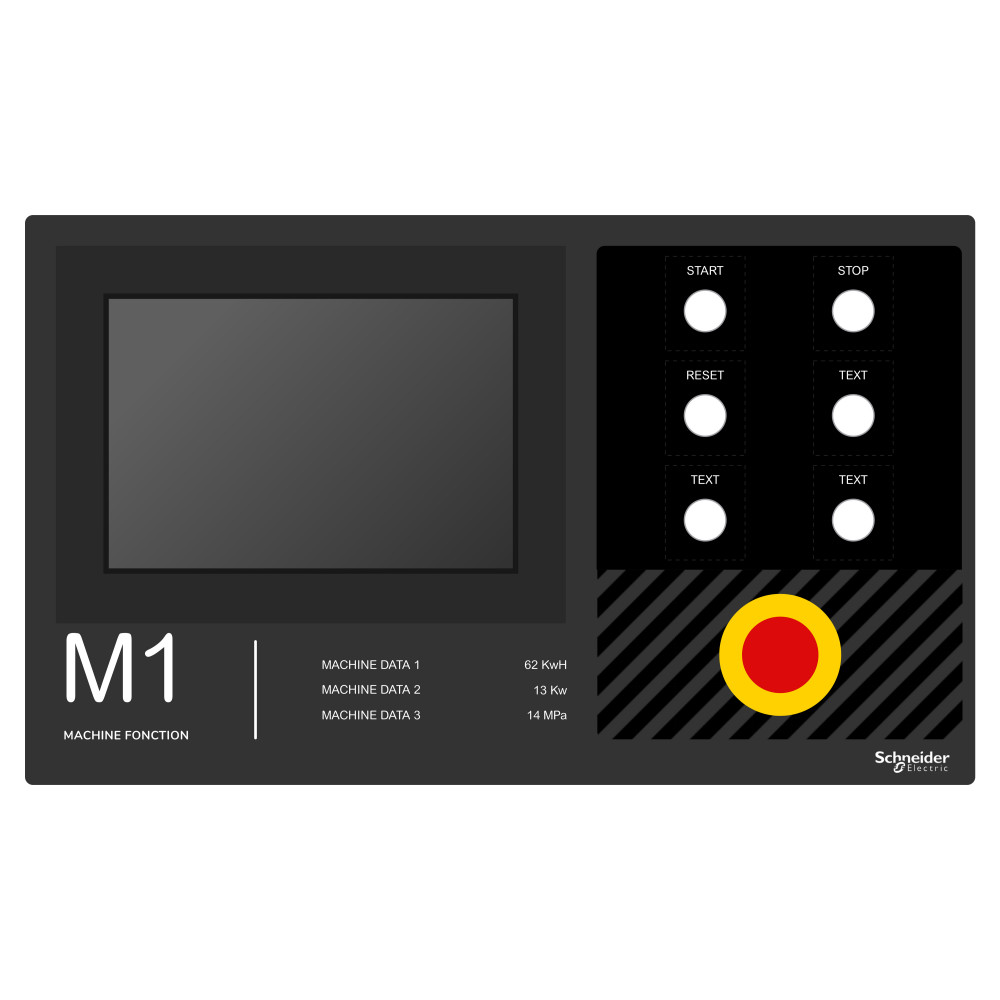

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ТРАФАРЕТ ДЛЯ ИНТЕРФЕЙСА 500 x 300 ММ ШАБЛОН
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Эта этикетка позволяет посредством маркировки адаптировать щит управления согласно предпочтениям заказчика в соответствии с применяемым оборудованием и операциями.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 2
| Подходит для светового индикатораEF007255 | Нет |
|---|---|
| Подходит для сигнальной лампыEF007261 | Нет |
Материалы и конструкция 4
| ЦветEF000007 | Черный |
|---|---|
| Конструктивное исполнениеEF000767 | Плоская (-ий) |
| Изоляционный экранданные поставщика | Да |
| Материалданные поставщика | пластик |
Классификация и назначение 5
| ФормаEF000051 | Прямоугольн. |
|---|---|
| Подходит для грибовидной нажимной кнопкиEF007257 | Нет |
| Категория - аксессуар/отдельная детальданные поставщика | маркировочные принадлежности |
| Назначение аксессуара/отдельной деталиданные поставщика | устройства управления и сигнализации Ø 16 мм устройства управления и сигнализации Ø 22 мм Устройства управления и сигнализацией Ø 30.5 мм Для стандартной головки |
| Тип продуктаданные поставщика | Шаблон |
Прочие характеристики 11
| Надпись/маркировкаEF000131 | Прочее |
|---|---|
| Возможность гравировкиEF005877 | Да |
| Символы ISOEF006094 | Без надписи/печати |
| Применим для нажимной кнопкиEF007244 | Нет |
| Подходит для нажимной кнопки с подсветкойEF007254 | Нет |
| Подходит для селекторного переключателяEF007263 | Нет |
| Customizableданные поставщика | 1 |
| Gcr bridgeданные поставщика | ZBYLECUST11 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Совместимость серий продуктаданные поставщика | Harmony XB4 Harmony XB5 Harmony XB6 Harmony 9001K |
| Состав устройстваданные поставщика | Шаблон с маркировкой |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 500 мм |
|---|---|
| ВысотаEF000040 | 300 мм |
| Вес неттоданные поставщика | 0.05 кг |
| Размер держателя маркировкиданные поставщика | 500 x 300 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.53 × 0.43 × 0.005 м | 0.312 | 0.0011395 |
