Schneider Electric

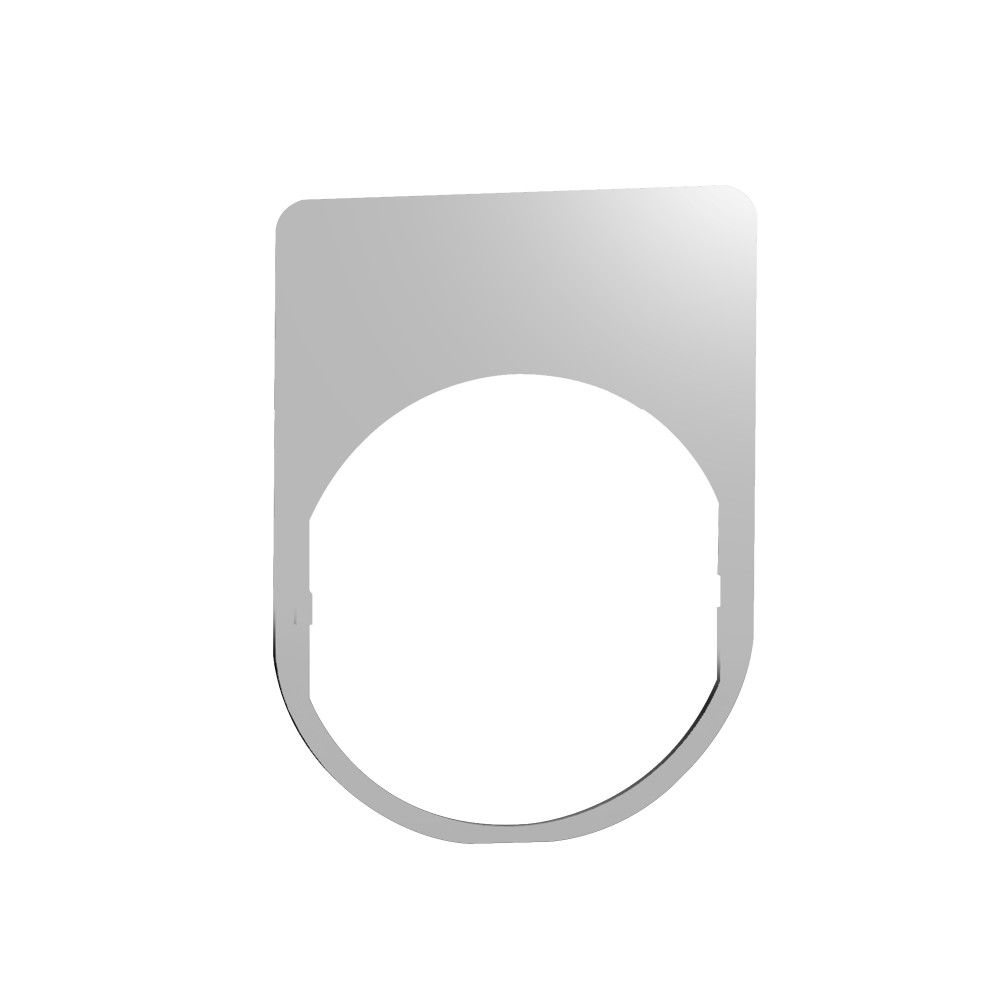

ДЕРЖАТЕЛЬ МАРКИРОВКИ ЗАПОДЛИЦОЛИЦ ГРАВ МЕТАЛЛ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Этот пустой держатель этикеток (без самих этикеток) позволяет посредством маркировки адаптировать блок управления согласно предпочтениям заказчика в соответствии с применяемым оборудованием и операциями. Он совместим со стандартными блоками управления и сигнализации Harmony диаметром 22 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 2
| Подходит для светового индикатораEF007255 | Да |
|---|---|
| Подходит для сигнальной лампыEF007261 | Да |
Материалы и конструкция 4
| ЦветEF000007 | Белый |
|---|---|
| Конструктивное исполнениеEF000767 | Плоская (-ий) |
| Изоляционный экранданные поставщика | Да |
| Материалданные поставщика | металл |
Классификация и назначение 5
| ФормаEF000051 | Прямоугольн. |
|---|---|
| Подходит для грибовидной нажимной кнопкиEF007257 | Да |
| Категория - аксессуар/отдельная детальданные поставщика | Принадлежности для маркировки |
| Назначение аксессуара/отдельной деталиданные поставщика | устройство управления и сигнализации Ø 22 мм Для стандартной головки |
| Тип продуктаданные поставщика | маркировочная плата |
Прочие характеристики 12
| Надпись/маркировкаEF000131 | Прочее |
|---|---|
| Возможность гравировкиEF005877 | Да |
| Символы ISOEF006094 | Без надписи/печати |
| Применим для нажимной кнопкиEF007244 | Нет |
| Подходит для нажимной кнопки с подсветкойEF007254 | Да |
| Подходит для селекторного переключателяEF007263 | Да |
| Customizableданные поставщика | 1 |
| Gcr bridgeданные поставщика | ZBYM2CUST01 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Маркировкаданные поставщика | без маркировки |
| Совместимость серий продуктаданные поставщика | Harmony XB5 Harmony XB4 |
| Состав устройстваданные поставщика | пустая легенда шаблон |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 30 мм |
|---|---|
| ВысотаEF000040 | 40 мм |
| Размер держателя маркировкиданные поставщика | 30 x 40 мм |
