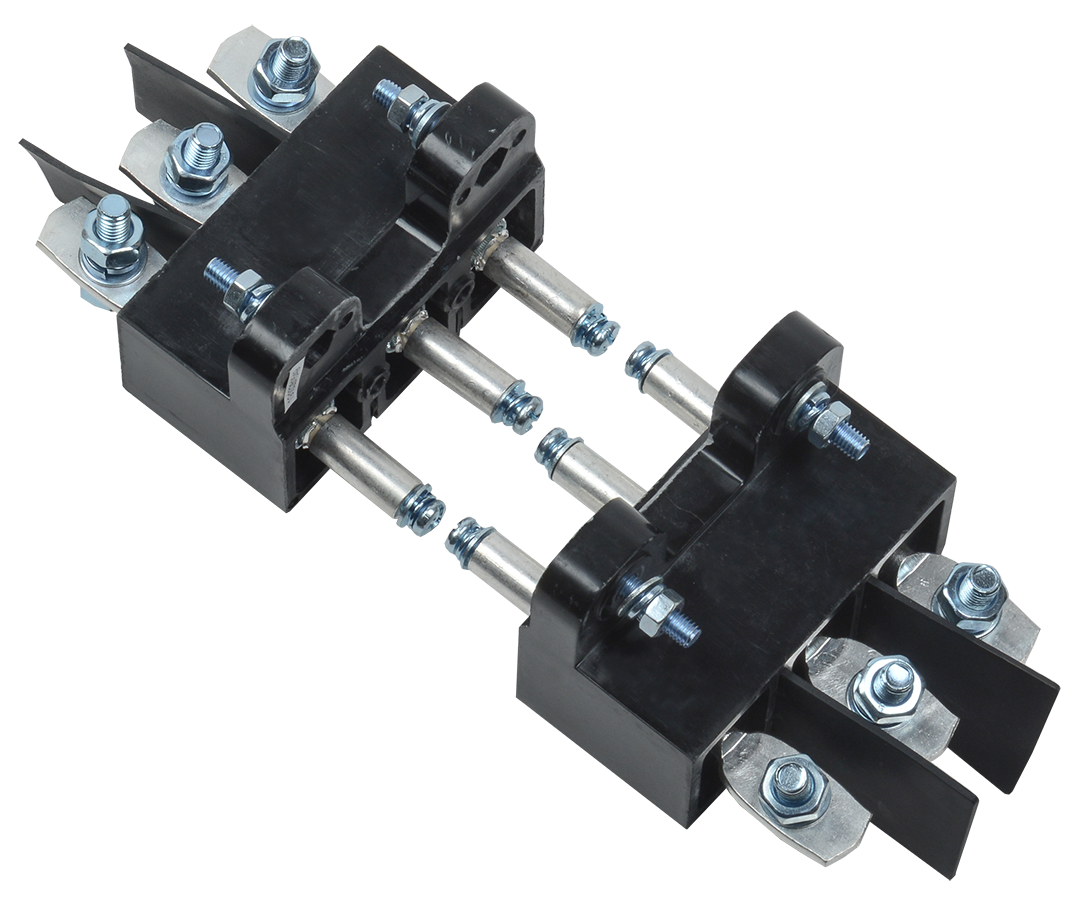

Панель втычная ПМм1-125е c задним резьбовым присоединением для ВА88-32 MASTER с электронным расцепителем IEK
ИсточникКаталог IEK
КлассификацияEC002043
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Вес0,9
Номин раб напряжение400
Количество полюсов3
Номин частота50
Тип подключения силовой электрич цепиБолтовое соединение
Версия для встроенного монтажаНет
Версия адаптированная для шинНет
Номин ток In125
Описание и назначение
Панели предназначены для комплектации автоматических выключателей серии ВА88 MASTER, устанавливаемых в главных распределительных щитах, вводно-распределительных устройствах и щитах управления. Позволяют осуществлять быструю замену автоматических выключателей и обеспечивают создание видимого разрыва во время проведения профилактических работ на линии.
Панели монтажные предназначены для преобразования выключателя серии ВА88 MASTER стационарного исполнения в выключатель втычного (ПМм1).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 6
| Номин раб напряжениеEF000228 | 400 |
|---|---|
| Количество полюсовEF001391 | 3 |
| Номин частотаEF002963 | 50 |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Номин ток InEF008250 | 125 |
| Мощность рассеиванияданные поставщика | 0,005 кВт |
Материалы и конструкция 1
| Присоединение проводниковданные поставщика | заднее резьбовое |
|---|
Монтаж и подключение 2
| Версия для встроенного монтажаEF006954 | Нет |
|---|---|
| Тип монтажной панелиданные поставщика | втычная |
Прочие характеристики 2
| Версия адаптированная для шинEF006965 | Нет |
|---|---|
| Совместимость с авт выклданные поставщика | ВА88-32 |
Размеры и упаковка
Изделие
| ВесEF000167 | 0,9 |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.17 × 0.105 × 0.08 | 1.1 | 0.002083 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 12 шт | 0.5 × 0.2 × 0.25 м | 13.2 | 0.025 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.17 × 0.105 × 0.08
- Вес, кг
- 1.1
- Объём, м³
- 0.002083
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 12 шт
- Габариты
- 0.5 × 0.2 × 0.25 м
- Вес, кг
- 13.2
- Объём, м³
- 0.025
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 1; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
