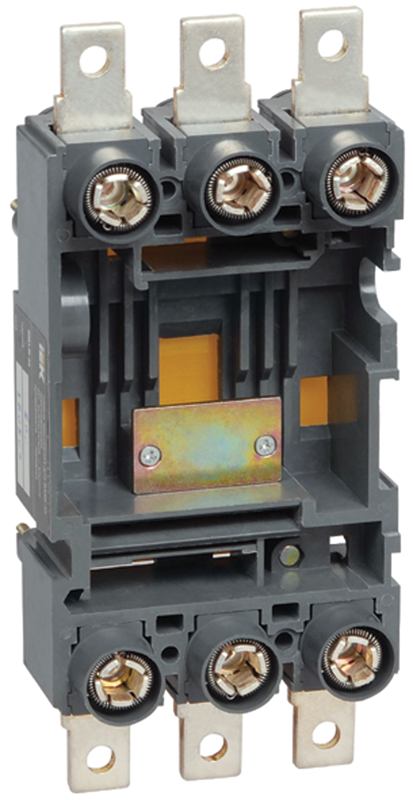

Панель ПМ1/Р-32 втычная с задним резьбовым присоединением для установки ВА88-32 IEK
ИсточникКаталог IEK
КлассификацияEC002043
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Вес≤ 1,1
Номин раб напряжение400
Количество полюсов3
Номин частота50
Тип подключения силовой электрич цепиБолтовое соединение
Версия для встроенного монтажаНет
Версия адаптированная для шинНет
Номин ток In125
Описание и назначение
Панели предназначены для комплектации автоматических выключателей серии ВА88, устанавливаемых в главных распределительных щитах, вводно-распределительных устройствах и щитах управления. Позволяют осуществлять быструю замену автоматических выключателей и обеспечивают создание видимого разрыва во время проведения профилактических работ на линии.
Панели монтажные предназначены для преобразования выключателя серии ВА88 стационарного исполнения в выключатель втычного (ПМ1) и выдвижного (ПМ2) исполнения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Климатическое исполнениеданные поставщика | УХЛ3 |
|---|
Электрические и световые параметры 5
| Номин раб напряжениеEF000228 | 400 |
|---|---|
| Количество полюсовEF001391 | 3 |
| Номин частотаEF002963 | 50 |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Номин ток InEF008250 | 125 |
Материалы и конструкция 1
| Присоединение проводниковданные поставщика | заднее резьбовое |
|---|
Монтаж и подключение 2
| Версия для встроенного монтажаEF006954 | Нет |
|---|---|
| Тип монтажной панелиданные поставщика | втычная |
Прочие характеристики 2
| Версия адаптированная для шинEF006965 | Нет |
|---|---|
| Совместимость с авт выклданные поставщика | ВА88-32 |
Размеры и упаковка
Изделие
| ВесEF000167 | ≤ 1,1 |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.17 × 0.09 × 0.095 м | 1.179 | 0.001454 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING КОРОБКА/БОКС | 12 шт | 0.35 × 0.295 × 0.27 м | 14.148 | 0.0278775 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.17 × 0.09 × 0.095 м
- Вес, кг
- 1.179
- Объём, м³
- 0.001454
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 12 шт
- Габариты
- 0.35 × 0.295 × 0.27 м
- Вес, кг
- 14.148
- Объём, м³
- 0.0278775
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 19; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
