IEK

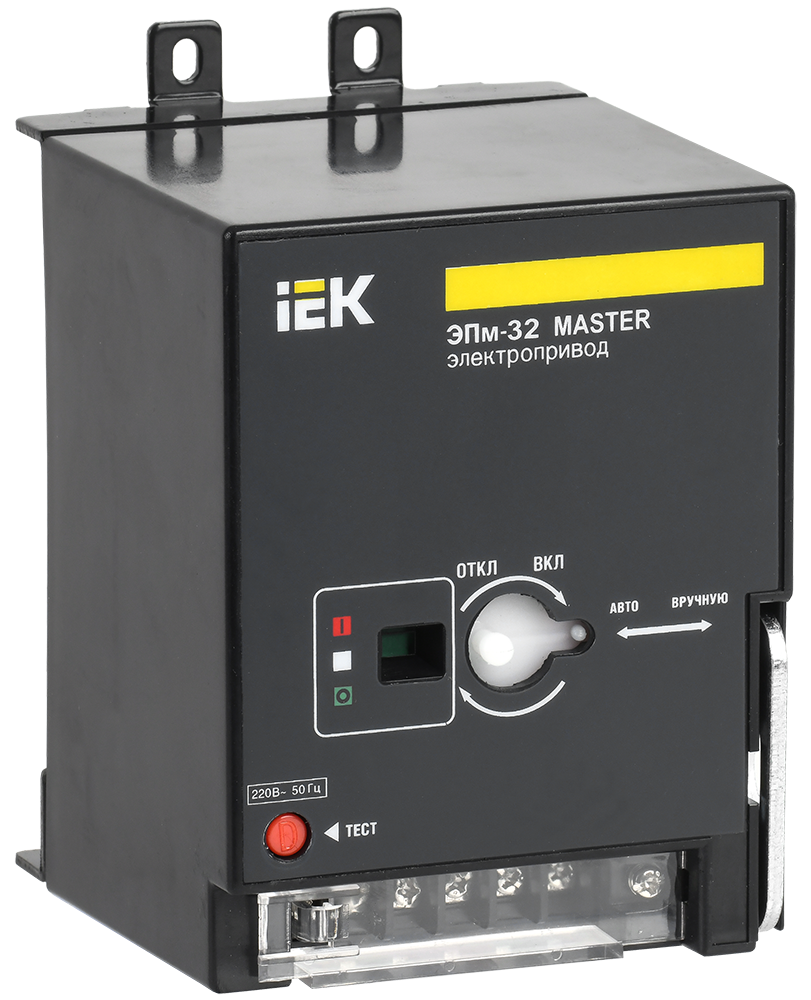

Электропривод ЭПм-32 220В MASTER IEK
ИсточникКаталог IEK
КлассификацияEC001030
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение питания цепи управ Us AC 50 Гц220
Номин напряжение питания цепи управ Us AC 60 Гц-
Номин напряж питания цепи управ Us пост тока DC-
Тип переключения направленияМоторный привод
Тип напряжения управленияПеременный (AC)
Описание и назначение
Электропривод ЭПм предназначен для дистанционного включения и отключения автоматических выключателей серии ВА88 MASTER. Электроприводы являются стационарными электротехническими изделиями общего назначения и предназначены для комплектации автоматических выключателей, устанавливаемых в главных распределительных щитах, вводно-распределительных устройствах, щитах управления и т.п.
Автоматические выключатели с электроприводом могут использоваться для комплектации устройств автоматического включения резерва (АВР).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 7
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 220 |
|---|---|
| Номин напряжение питания цепи управ Us AC 60 ГцEF003979 | - |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | - |
| Тип переключения направленияEF008233 | Моторный привод |
| Тип напряжения управленияEF008242 | Переменный (AC) |
| Максимальная мощность при пускеданные поставщика | 200 ВА |
| Номинальное напряжение изоляцииданные поставщика | 690 В |
Прочие характеристики 3
| Время включенияданные поставщика | < 0,8 с |
|---|---|
| Время отключенияданные поставщика | < 0,2 с |
| Совместимостьданные поставщика | ВА88 серии MASTER |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.181 × 0.12 × 0.112 | 1.438 | 0.00294 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING КОРОБКА/БОКС | 8 шт | 0.49 × 0.2 × 0.24 м | 11.5 | 0.02352 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.181 × 0.12 × 0.112
- Вес, кг
- 1.438
- Объём, м³
- 0.00294
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 8 шт
- Габариты
- 0.49 × 0.2 × 0.24 м
- Вес, кг
- 11.5
- Объём, м³
- 0.02352
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 9; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
