Изображение может отличаться от конкретного исполнения.
REXANT

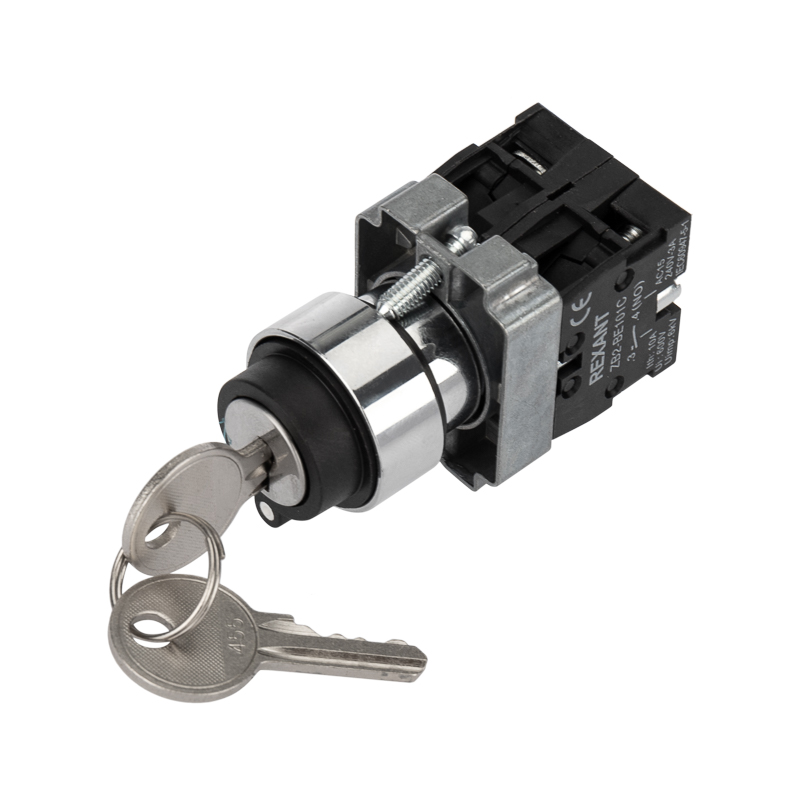

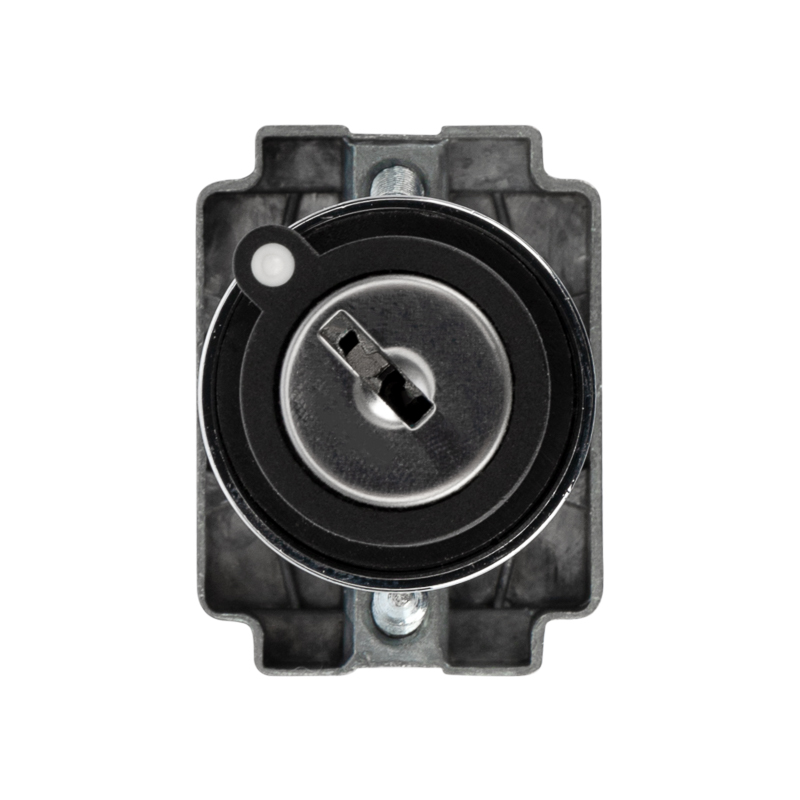

Переключатель BD32 4-полюса (4P), с замком, НО (размыкающий)
ИсточникКаталог SDS_Group
КлассификацияEC001029
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22 мм
Напряжение питания220–240 В
Ширина отверстия22 мм
Высота отверстия43 мм
Тип подключенияВинтовое соединение
Степень защиты (IP)IP30
Материал переднего кольцаПрочее
Тип элемента управленияКлюч
Описание и назначение
Переключатель – это электрическое коммутационное устройство, которое применяется для замыкания и/или размыкания электрической цепи или группы электрических цепей. В ассортименте представлены на 2 и 3 положения, с замком и ручкой.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты (IP)EF005474 | IP30 |
|---|
Электрические и световые параметры 3
| Напряжение питанияEF004127 | 220–240 В |
|---|---|
| Тип элемента управленияEF006976 | Ключ |
| Номинальное напряжениеданные поставщика | 230 В |
Материалы и конструкция 3
| Цвет кнопкиEF000190 | Черный |
|---|---|
| Цвет переднего кольцаEF002429 | Прочее |
| Материал переднего кольцаEF005972 | Прочее |
Монтаж и подключение 5
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Тип подключенияEF004381 | Винтовое соединение |

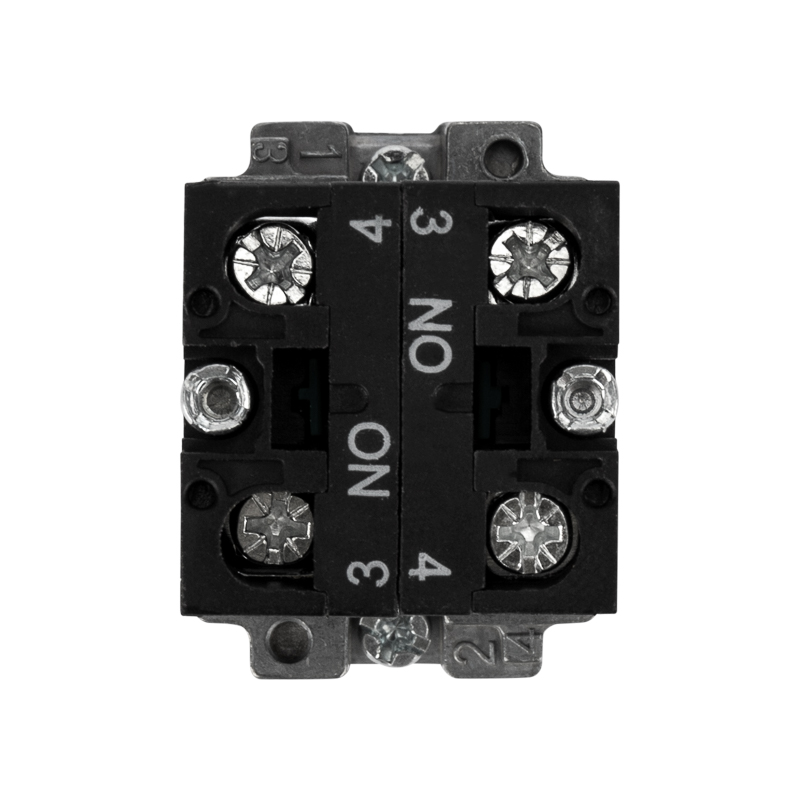

| Количество нормально замкнутых (НЗ) контактовEF008255 | 1 |
| Количество нормально разомкнутых (НО) контактовEF008256 | 1 |
| Количество переключающих (перекидных) контактовEF008257 | 1 |
Классификация и назначение 2
| Применениеданные поставщика | Замыкание/размыкание электрической цепи |
|---|---|
| Серияданные поставщика | Переключатель |
Прочие характеристики 9
| Количество позиций переключенияEF000231 | 3 |
|---|---|
| С возможностью подсветкиEF001142 | Нет |
| С пружинно-возвратным механизмомEF001407 | Нет |
| С ламп. (источником света) в комплектеEF005905 | Нет |
| С передним кольцомEF006014 | Нет |
| Без самовозврата (с фиксацией)EF007447 | Да |
| Количество положенийданные поставщика | 3 штук |
| Подсветкаданные поставщика | false |
| Фиксация положенияданные поставщика | true |

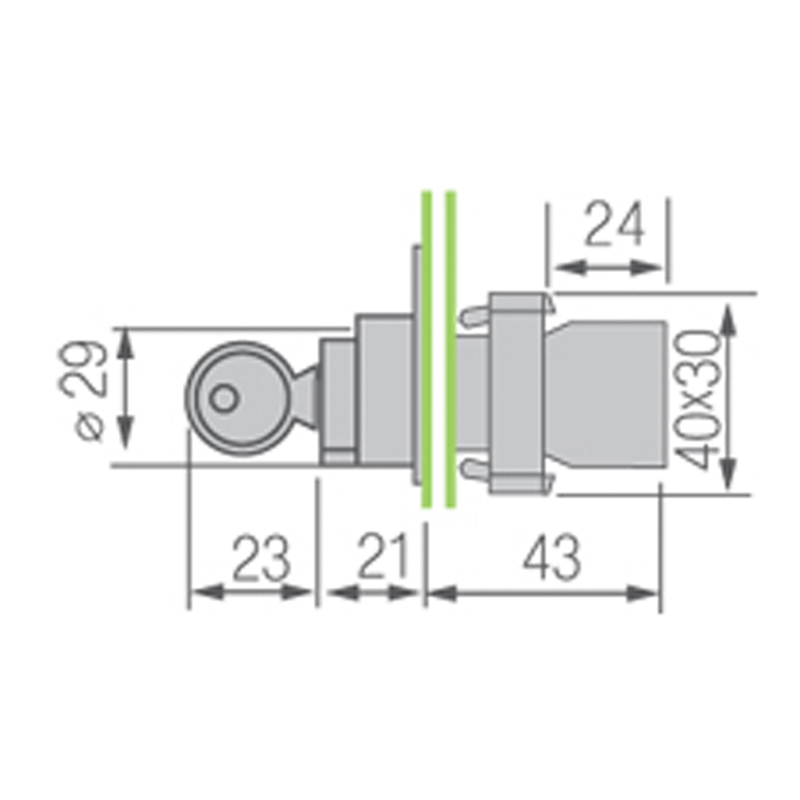

Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22 мм |
|---|---|
| Ширина отверстияEF004565 | 22 мм |
| Высота отверстияEF004778 | 43 мм |
| Посадочный размерданные поставщика | 22 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 43 × 35 × 18 | 0.069 | — | |
| Групповая упаковка кор (400 шт) | 400 шт. | ширина 0.454, высота 0.308 неполные | 27.705 | 0.048 | |
| Групповая упаковка упак (10 шт) | 10 шт | 16.6 × 8.3 × 7.2 см | 0.996 | 0.001 | |
| Групповая упаковка упак (200 шт) | 200 шт | — | — | — |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 43 × 35 × 18
- Вес, кг
- 0.069
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (400 шт)
- В упаковке
- 400 шт.
- Габариты
- ширина 0.454, высота 0.308 неполные
- Вес, кг
- 27.705
- Объём, м³
- 0.048
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 16.6 × 8.3 × 7.2 см
- Вес, кг
- 0.996
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка упак (200 шт)
- В упаковке
- 200 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
