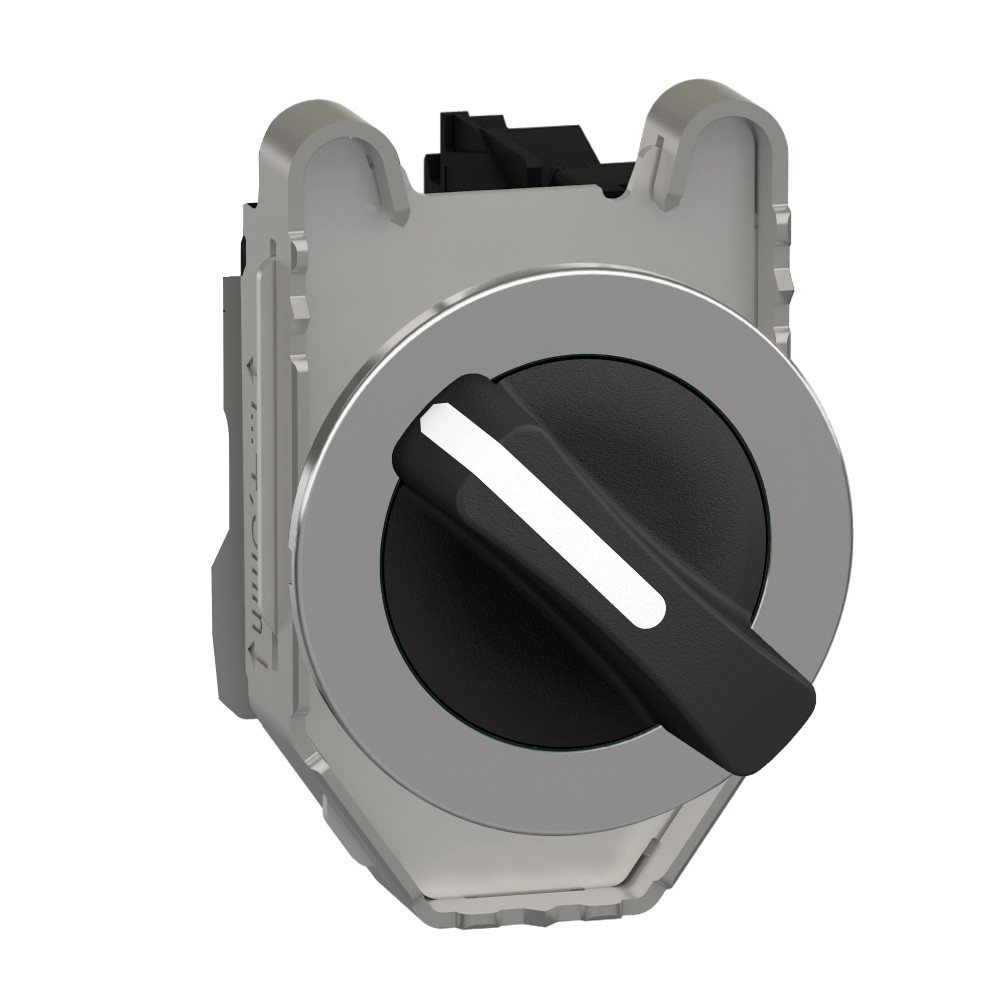

ПЕРЕКЛЮЧАТЕЛЬ 22ММ 2 ПОЗИЦИИ, ЗАПОДЛИЦО, 1НО, МЕТАЛЛ
ИсточникКаталог Systeme Electric
КлассификацияEC001029
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия30.5 мм
Тип подключенияВинтовое соединение
Степень защиты (IP)IP66
Материал переднего кольцаМеталл
Тип элемента управленияПрочее
Степень защиты (NEMA)13
Цвет кнопкиЧерный
Количество позиций переключения2
Описание и назначение
Этот селекторный переключатель предоставляет эргономичное средство для управления машинами и механизмами. Ее можно с легкостью установить в стандартные отверстия диаметром 30,5 мм в панели и подсоединить к цепям управления с помощью классических винтовых зажимов. Он хорошо визуально различим на расстоянии благодаря яркому цвету. Он полностью соответствует классу защиты IP69 по устойчивости к вибрациям, ударопрочности, водонепроницаемости (при мойке под высоким давлением) и пыленепроницаемости, что делает его незаменимым для работы в самых жестких условиях эксплуатации.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Степень защиты (IP)EF005474 | IP66 |
|---|---|
| Степень защиты (NEMA)EF011959 | 13 |
| Механическая износостойкостьданные поставщика | 1000000 циклы |
| Рабочая температураданные поставщика | -40-70 °C |
| Степень защиты ikданные поставщика | IK06 в соответствии с IEC 50102 |
| Степень защиты ipданные поставщика | IP66 в соответствии с IEC 60529 IP67 в соответствии с IEC 60529 IP69 в соответствии с IEC 60529 IP69K в соответствии с ISO 20653 Type 13 в соответствии с UL 50 E Type 12 в соответствии с UL 50 E Type в единицах производителя |
| Стойкость к мойке под высоким давлениемданные поставщика | 7000000 паскаль в 55 °C, расстояние: 0.1 м |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 1000000 циклы, AC-15, 2 А в 230 В, производительность |
Электрические и световые параметры 9
| Тип элемента управленияEF006976 | Прочее |
|---|---|
| условный тепловой ток на открытом воздухеданные поставщика | 10 А в соответствии с EN/IEC 60947-5-1 |
| Категория перенапряженияданные поставщика | Класс I в соответствии с IEC 60536 |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с EN 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 600 В (степень загрязнения 3) в соответствии с EN 60947-1 |
| номинальный рабочий токданные поставщика | 3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 V AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 2 |
| Параметры управляющего устройстваданные поставщика | черный стандартная рукоятка |
| Электрическая надежность мэк 60947-5-4данные поставщика | λ < 10exp(-6) в 5 V и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4 |
Материалы и конструкция 10
| Цвет кнопкиEF000190 | Черный |
|---|---|
| Цвет переднего кольцаEF002429 | Хром |
| Материал переднего кольцаEF005972 | Металл |
| Защитное исполнениеданные поставщика | TH |
| Изоляционный экранданные поставщика | Да |
| Материал контактовданные поставщика | серебряный сплав (Ag/Ni) |
| Материал крепежной основыданные поставщика | zamak |
| Материал окантовкиданные поставщика | хромированный металл |
| Минимальная партия для продажиданные поставщика | 1 |
| Цвет толкателя или линзыданные поставщика | черный |
Монтаж и подключение 9
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Количество нормально замкнутых (НЗ) контактовEF008255 | 1 |
| Количество нормально разомкнутых (НО) контактовEF008256 | 1 |
| Использование контактовданные поставщика | стандартный контакт |
| Монтаж устройстваданные поставщика | built-in |
| Работа контактовданные поставщика | медленное размыкание |
| Соединения – клеммыданные поставщика | винтовой зажим, = 1 x 0,22 мм² без наконечника в соответствии с EN/IEC 60947-1 |
| Способ установкиданные поставщика | винтами |
| Тип контактовданные поставщика | 1 Н.О. |
Механические характеристики 4
| Значение моментаданные поставщика | 0.14 Н-м Н.О. изменение коммутационного состояния |
|---|---|
| Момент затяжкиданные поставщика | 0.8-1.2 Н-м в соответствии с EN 60947-1 |
| Описание зажимов iso n°1данные поставщика | (13-14)NO |
| Ударопрочностьданные поставщика | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств |
Классификация и назначение 8
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Серия продуктаданные поставщика | Harmony XB4 |
| Стандартыданные поставщика | CSA C22.2 № 14 EN/IEC 60947-5-1 EN/IEC 60947-5-4 UL 508 EN/IEC 60947-1 JIS C8201-5-1 CE JIS C8201-1 |
| Тип головкиданные поставщика | заподлецо |
| Тип продуктаданные поставщика | селекторный выключатель |
| Тип рукояткиданные поставщика | с фиксацией |
| Форма головки винтаданные поставщика | пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка |
| Форма головки сигнального блокаданные поставщика | круглая |
Прочие характеристики 23
| Количество позиций переключенияEF000231 | 2 |
|---|---|
| С возможностью подсветкиEF001142 | Да |
| С пружинно-возвратным механизмомEF001407 | Да |
| С ламп. (источником света) в комплектеEF005905 | Да |
| С передним кольцомEF006014 | Нет |
| Без самовозврата (с фиксацией)EF007447 | Да |
| Gcr bridgeданные поставщика | XB4FDCUST01 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Виброустойчивостьданные поставщика | 5 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6 2 мм от пика к пику (частота= 2-10 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | XB4 |
| Комплектация изделияданные поставщика | изделие в сборе |
| Краткое название устройстваданные поставщика | XB4F |
| Не содержит ртутиданные поставщика | да |
| Операторские данные о положенииданные поставщика | 2 положения 90° |
| Профиль кругооборотаданные поставщика | ENVEOLI1808008EN |
| Прямое размыканиеданные поставщика | без |
| Регламент rohs китаяданные поставщика | X |
| Сертификатыданные поставщика | внесен в список UL CSA CCC EAC |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Фикс. центр.данные поставщика | 40 x 50 mm (панель толщиной 1…6 мм) |
| Экологическая отчетнстьданные поставщика | ENVPEP1808008EN |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 30.5 мм |
|---|---|
| Монтажный диаметрданные поставщика | 30.5 мм |
