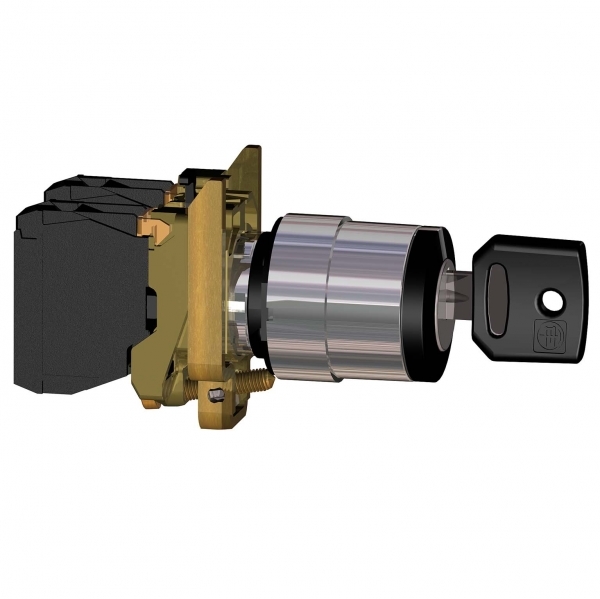

ПЕРЕКЛЮЧАТЕЛЬ 2 ПОЗИЦИИ С КЛЮЧЕМ
ИсточникКаталог Systeme Electric
КлассификацияEC001029
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22.5 мм
Тип подключенияВинтовое соединение
Степень защиты (IP)IP66
Материал переднего кольцаМеталл
Тип элемента управленияКлюч
Степень защиты (NEMA)13
Цвет кнопкиЧерный
Количество позиций переключения2
Описание и назначение
<p>Этот селекторный переключатель с ключом представляет собой универсальный интерфейс для управления машинным оборудованием. Устройство легко монтируется в стандартные отверстия диаметром 22 мм и подключается к цепям управления с помощью обычных винтовых зажимов. Сотрудники, имеющие соответствующий допуск, могут использовать его для безопасного переключения между технологическими процессами или режимами работы машины. Корпус со степенью защиты IP66/IP67/IP69/IP69K защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.Металлическое основание. <br />Преимущества: Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку. <br />Применения: производители оборудования (для автомобилестроительной, текстильной и лесозаготовительной отраслей), производители электрораспределительных щитов, Сфера обслуживания и инфраструктура: производители электрораспределительного оборудования, общественные сооружения, здания, аэропорты.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 10
| Степень защиты (IP)EF005474 | IP66 |
|---|---|
| Степень защиты (NEMA)EF011959 | 13 |
| Механическая износостойкостьданные поставщика | 1000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -40-70 °C |
| Степень защиты ikданные поставщика | IK06 в соответствии с IEC 50102 |
| Степень защиты ipданные поставщика | IP66 в соответствии с МЭК 60529 IP69 IP69K IP67 в единицах производителя |
| Степень защиты nemaданные поставщика | NEMA 13 NEMA 4X в единицах производителя |
| Стойкость к мойке под высоким давлениемданные поставщика | 7000000 паскаль в 55 °C, расстояние: 0.1 м |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 1000000 циклы, AC-15, 2 А в 230 В, производительность |
Электрические и световые параметры 9
| Тип элемента управленияEF006976 | Ключ |
|---|---|
| условный тепловой ток на открытом воздухеданные поставщика | 10 А в соответствии с EN/IEC 60947-5-1 |
| Категория перенапряженияданные поставщика | Класс I в соответствии с IEC 60536 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с EN 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 600 В (степень загрязнения 3) в соответствии с EN 60947-1 |
| номинальный рабочий токданные поставщика | 3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 2 |
| оминальное напряжениеданные поставщика | 600 V |
| Параметры управляющего устройстваданные поставщика | переключение ключом |
| Электрическая надежность мэк 60947-5-4данные поставщика | λ < 10exp(-6) в 5 В и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4 |
Материалы и конструкция 9
| Цвет кнопкиEF000190 | Черный |
|---|---|
| Цвет переднего кольцаEF002429 | Хром |
| Материал переднего кольцаEF005972 | Металл |
| Защитное исполнениеданные поставщика | TH |
| Изоляционный экранданные поставщика | нет |
| Материал контактовданные поставщика | серебряный сплав (Ag/Ni) |
| Материал крепежной основыданные поставщика | zamak |
| Материал окантовкиданные поставщика | хромированный металл |
| Минимальная партия для продажиданные поставщика | 1 |
Монтаж и подключение 6
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Количество нормально разомкнутых (НО) контактовEF008256 | 1 |
| Использование контактовданные поставщика | стандартный контакт |
| Работа контактовданные поставщика | медленное размыкание |
| Соединения – клеммыданные поставщика | винтовой зажим, = 1 x 0,22 мм² Без наконечника в соответствии с EN/IEC 60947-1 |
| Тип контактовданные поставщика | 1 Н.О. |
Механические характеристики 4
| Значение моментаданные поставщика | 0.14 Н-м Н.О. изменение коммутационного состояния |
|---|---|
| Момент затяжкиданные поставщика | 0.8-1.2 Н-м в соответствии с EN 60947-1 |
| Описание зажимов iso n°1данные поставщика | (13-14)NO |
| Ударопрочностьданные поставщика | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств |
Классификация и назначение 8
| Серияданные поставщика | Harmony XB4 |
|---|---|
| Стандартыданные поставщика | JIS C8201-5-1 EN/IEC 60947-5-5 EN/IEC 60947-1 UL 508 EN/IEC 60947-5-4 CSA C22.2 № 14 EN/IEC 60947-5-1 JIS C8201-1 |
| Тип блокировкиданные поставщика | Ключ 455 |
| Тип головкиданные поставщика | стандартный |
| Тип продуктаданные поставщика | селекторный выключатель |
| Тип рукояткиданные поставщика | с фиксацией |
| Форма головки винтаданные поставщика | пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка |
| Форма головки сигнального блокаданные поставщика | круглая |
Прочие характеристики 17
| Количество позиций переключенияEF000231 | 2 |
|---|---|
| С возможностью подсветкиEF001142 | Да |
| С пружинно-возвратным механизмомEF001407 | Да |
| С ламп. (источником света) в комплектеEF005905 | Да |
| С передним кольцомEF006014 | Нет |
| Без самовозврата (с фиксацией)EF007447 | Нет |
| Customizableданные поставщика | 0 |
| Виброустойчивостьданные поставщика | 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Защита от короткого замыканияданные поставщика | 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1 |
| Код совместимостиданные поставщика | XB4 |
| Комплектация изделияданные поставщика | изделие в сборе |
| Краткое название устройстваданные поставщика | XB4 |
| Операторские данные о положенииданные поставщика | 2 положения 90° |
| Положение извлечения ключаданные поставщика | левый |
| Прямое размыканиеданные поставщика | без |
| Сертификатыданные поставщика | UL BV DNV CSA RINA GL LROS (Lloyds register of shipping) |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22.5 мм |
|---|---|
| Вес неттоданные поставщика | 0.117 кг |
| Монтажный диаметрданные поставщика | 22 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.091 × 0.054 × 0.036 см | 0.151 | 0.0001769 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.091 × 0.054 × 0.036 см
- Вес, кг
- 0.151
- Объём, м³
- 0.0001769
- EAN / GTIN
