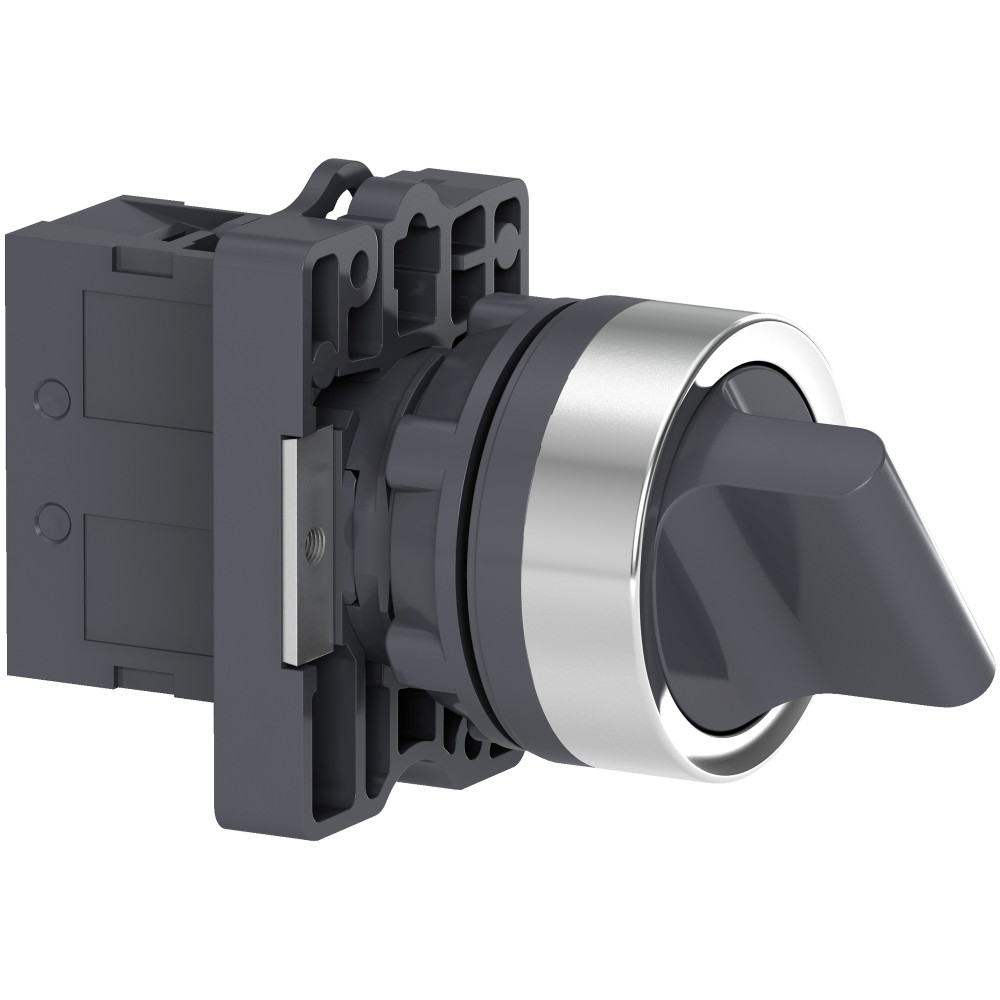

ПЕРЕКЛ.,КОР.РУЧКА,2ПОЗ.СФИКС.,НО+НЗ
Systeme Electric · артикул XA2ED25
Изображение может отличаться от конкретного исполнения.
Schneider Electric
ПЕРЕКЛЮЧ.,КОР.РУЧКА,2ПОЗ.СФИКС.,1НО
ИсточникКаталог Systeme Electric
КлассификацияEC001029
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22.5 мм
Тип подключенияВинтовое соединение
Степень защиты (IP)IP54
Материал переднего кольцаПластик
Тип элемента управленияКнопка/ручка поворотная
Цвет кнопкиЧерный
Количество позиций переключения2
С возможностью подсветкиДа
Описание и назначение
Селекторный переключатель <br />Преимущества: Благодаря простой модульной конструкции даже неспециалисты могут выполнять обслуживание, модификацию и адаптацию машинного оборудования после монтажа этого компонента.<br />Применения: Идеально подходит для неблагоприятных условий окружающей среды, особенно для технических областей
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты (IP)EF005474 | IP54 |
|---|---|
| Механическая износостойкостьданные поставщика | 300000 циклы |
| Рабочая температура окружающей средыданные поставщика | -25-55 °C |
| Степень защиты ipданные поставщика | IP65 в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 500000 циклы, AC-15, 3 А в 230 В, производительность |
Электрические и световые параметры 7
| Тип элемента управленияEF006976 | Кнопка/ручка поворотная |
|---|---|
| условный тепловой ток на открытом воздухеданные поставщика | 10 А (винтовые зажимы) |
| Категория перенапряженияданные поставщика | Класс I в соответствии с IEC 536 |
| номинальное напряжение изоляцииданные поставщика | 600 В в соответствии с EN 60947-1 |
| номинальный рабочий токданные поставщика | 3 А в 240 В, AC-15, A600 0.27 А в 250 В, DC-13, Q600 |
| Параметры управляющего устройстваданные поставщика | черный стандартная рукоятка |
| Электрическая надежность мэк 60947-5-4данные поставщика | λ < 10exp(-8) в 24 В |
Материалы и конструкция 6
| Цвет кнопкиEF000190 | Черный |
|---|---|
| Цвет переднего кольцаEF002429 | Черный |
| Материал переднего кольцаEF005972 | Пластик |
| Защитное исполнениеданные поставщика | TC |
| Материал окантовкиданные поставщика | пластик |
| Минимальная партия для продажиданные поставщика | 1 |
Монтаж и подключение 6
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Количество нормально разомкнутых (НО) контактовEF008256 | 1 |
| Работа контактовданные поставщика | медленное размыкание |
| Соединения – клеммыданные поставщика | , зажимная способность: |
| Способ установкиданные поставщика | крепежная гайка: 2-2.4 Н·м |
| Тип контактовданные поставщика | 1 Н.О. |
Механические характеристики 3
| Момент затяжкиданные поставщика | 0.8-0.8 Н·м |
|---|---|
| Степень ударостойкости ikданные поставщика | IK06 в соответствии с МЭК 60529 |
| Ударопрочностьданные поставщика | 120 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 |
Классификация и назначение 6
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Серияданные поставщика | Easy Harmony XA2 |
| Стандартыданные поставщика | GB 14048.1 IEC 60947-1 GB 14048.5 IEC 60947-5-1 |
| Тип продуктаданные поставщика | переключатель в сборе |
| Тип рукояткиданные поставщика | с фиксацией |
| Форма головки сигнального блокаданные поставщика | круглая |
Прочие характеристики 15
| Количество позиций переключенияEF000231 | 2 |
|---|---|
| С возможностью подсветкиEF001142 | Да |
| С пружинно-возвратным механизмомEF001407 | Да |
| С ламп. (источником света) в комплектеEF005905 | Да |
| С передним кольцомEF006014 | Нет |
| Без самовозврата (с фиксацией)EF007447 | Нет |
| Виброустойчивостьданные поставщика | 10 gn (частота= 40-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Защита от короткого замыканияданные поставщика | 10 А предохранитель тип gL в соответствии с IEC 60269-1 |
| Код совместимостиданные поставщика | XA2E |
| Краткое название устройстваданные поставщика | XA2 |
| номинальное импульсное выдерживаемое наданные поставщика | 6 кВ в соответствии с EN 60947-1 |
| Операторские данные о положенииданные поставщика | 2 положения |
| Сертификатыданные поставщика | CCC CE |
| Фикс. центр.данные поставщика | >= 30 x 40 mm (панель) - толщина: 1-5 мм |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22.5 мм |
|---|---|
| Вес неттоданные поставщика | 0.04 кг |
| Монтажный диаметрданные поставщика | 22 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.0635 × 0.033 × 0.033 | 0.04 | 6.91515e-0 | |
| Групповая упаковка | 5 шт. | 0.184 × 0.185 × 0.078 м | 0.47 | 0.00265512 | |
| TRANSPORTING | 100 шт. | 0.4 × 0.3 × 0.15 м | 4.338 | 0.018 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.0635 × 0.033 × 0.033
- Вес, кг
- 0.04
- Объём, м³
- 6.91515e-0
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 5 шт.
- Габариты
- 0.184 × 0.185 × 0.078 м
- Вес, кг
- 0.47
- Объём, м³
- 0.00265512
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 100 шт.
- Габариты
- 0.4 × 0.3 × 0.15 м
- Вес, кг
- 4.338
- Объём, м³
- 0.018
- EAN / GTIN
