ПЕРЕКЛ.,КОР.РУЧКА,2ПОЗ.СФИКС.,НО+НЗ

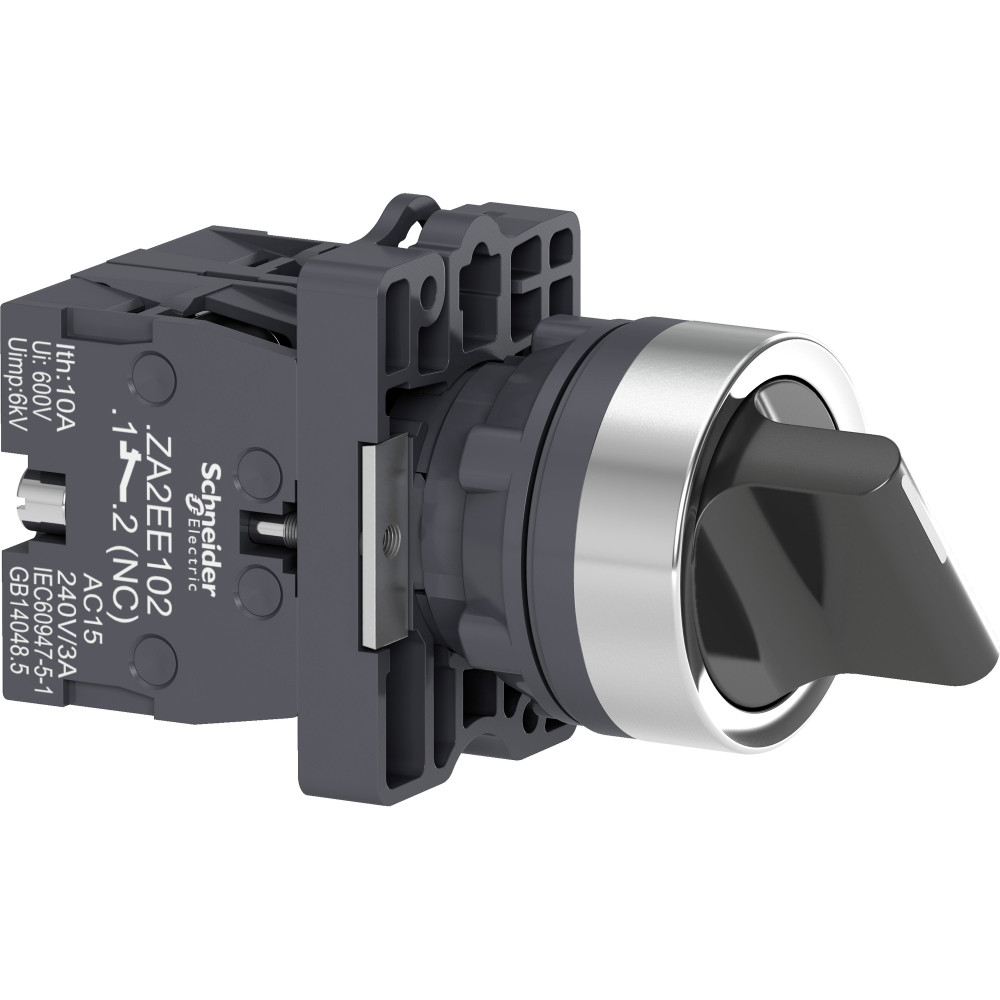

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ПЕРЕКЛ.,КОР.РУЧКА,2ПОЗ.СФИКС.,НО+НЗ

Артикул: XA2ED25 ETIM-класс: EC001029 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001029
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Диаметр отверстия22.5 мм
Тип подключенияВинтовое соединение
Степень защиты (IP)IP54
Материал переднего кольцаПластик
Тип элемента управленияКнопка/ручка поворотная
Цвет кнопкиЧерный
Количество позиций переключения2
С возможностью подсветкиДа

Описание и назначение

<p>Переключатель, короткая ручка,2 позиции с фиксацией,НО+НЗ. серия продукта: Harmony Easy XA2<br /> - краткое название устройства: XA2<br /> - монтажный диаметр: 22 мм.<br />Преимущества: Благодаря простой модульной конструкции даже неспециалисты могут выполнять обслуживание, модификацию и адаптацию машинного оборудования после монтажа этого компонента.<br />Применения: Идеально подходит для неблагоприятных условий окружающей среды, особенно для тех областей</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты (IP)EF005474 IP54
Механическая износостойкостьданные поставщика 300000 циклы
Рабочая температураданные поставщика -25-55 °C
Степень защиты ikданные поставщика IK06 в соответствии с IEC 60529
Степень защиты ipданные поставщика IP65 в соответствии с IEC 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-70 °C
Электрическая износостойкостьданные поставщика 500000 циклы, AC-15, 3 А в 230 В, производительность

Электрические и световые параметры 8

Тип элемента управленияEF006976 Кнопка/ручка поворотная
условный тепловой ток на открытом воздухеданные поставщика 10 А (винтовые зажимы)
Категория перенапряженияданные поставщика Класс I в соответствии с IEC 536
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с EN 60947-1
номинальное напряжение изоляцииданные поставщика 600 В в соответствии с EN 60947-1
номинальный рабочий токданные поставщика 3 А в 240 V, AC-15, A600 0.27 А в 250 V, DC-13, Q600
Параметры управляющего устройстваданные поставщика черный стандартная рукоятка
Электрическая надежность мэк 60947-5-4данные поставщика λ &lt; 10exp(-8) в 24 В

Материалы и конструкция 6

Цвет кнопкиEF000190 Черный
Цвет переднего кольцаEF002429 Черный
Материал переднего кольцаEF005972 Пластик
Защитное исполнениеданные поставщика TC
Материал окантовкиданные поставщика пластик
Минимальная партия для продажиданные поставщика 1

Монтаж и подключение 7

Тип подключенияEF003961 Винтовое соединение
Количество нормально замкнутых (НЗ) контактовEF008255 1
Количество нормально разомкнутых (НО) контактовEF008256 1
Работа контактовданные поставщика медленное размыкание
Соединения – клеммыданные поставщика , зажимная способность:
Способ установкиданные поставщика крепежная гайка: 2-2.4 Н-м
Тип контактовданные поставщика 1 Н.О. + 1 Н.З.

Механические характеристики 2

Момент затяжкиданные поставщика 0.8-0.8 Н-м
Ударопрочностьданные поставщика 120 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27

Классификация и назначение 7

Информация о ремонтопригодностиданные поставщика Подлежит замене
Информация об исключениях по регламенту rohsданные поставщика да
Серия продуктаданные поставщика Harmony Easy XA2
Стандартыданные поставщика GB 14048.1 IEC 60947-1 IEC 60947-5-1 GB 14048.5
Тип продуктаданные поставщика переключатель в сборе
Тип рукояткиданные поставщика с фиксацией
Форма головки сигнального блокаданные поставщика круглая

Прочие характеристики 22

Количество позиций переключенияEF000231 2
С возможностью подсветкиEF001142 Да
С пружинно-возвратным механизмомEF001407 Да
С ламп. (источником света) в комплектеEF005905 Да
С передним кольцомEF006014 Нет
Без самовозврата (с фиксацией)EF007447 Нет
Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Виброустойчивостьданные поставщика 10 gn (частота= 40-500 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Код совместимостиданные поставщика XA2E
Краткое название устройстваданные поставщика XA2
Не содержит особо опасных веществ согласно декларации reachданные поставщика да
Не содержит ртутиданные поставщика да
Операторские данные о положенииданные поставщика 2 положения
Профиль кругооборотаданные поставщика ENVEOLI1710010EN
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика X
Сертификатыданные поставщика CCC CE
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Фикс. центр.данные поставщика &gt;= 30 x 40 mm (панель) - толщина: 1-5 мм
Экологическая отчетнстьданные поставщика ENVPEP1710010EN

Размеры и упаковка

Изделие

Диаметр отверстияEF000079 22.5 мм
Монтажный диаметрданные поставщика 22 мм
