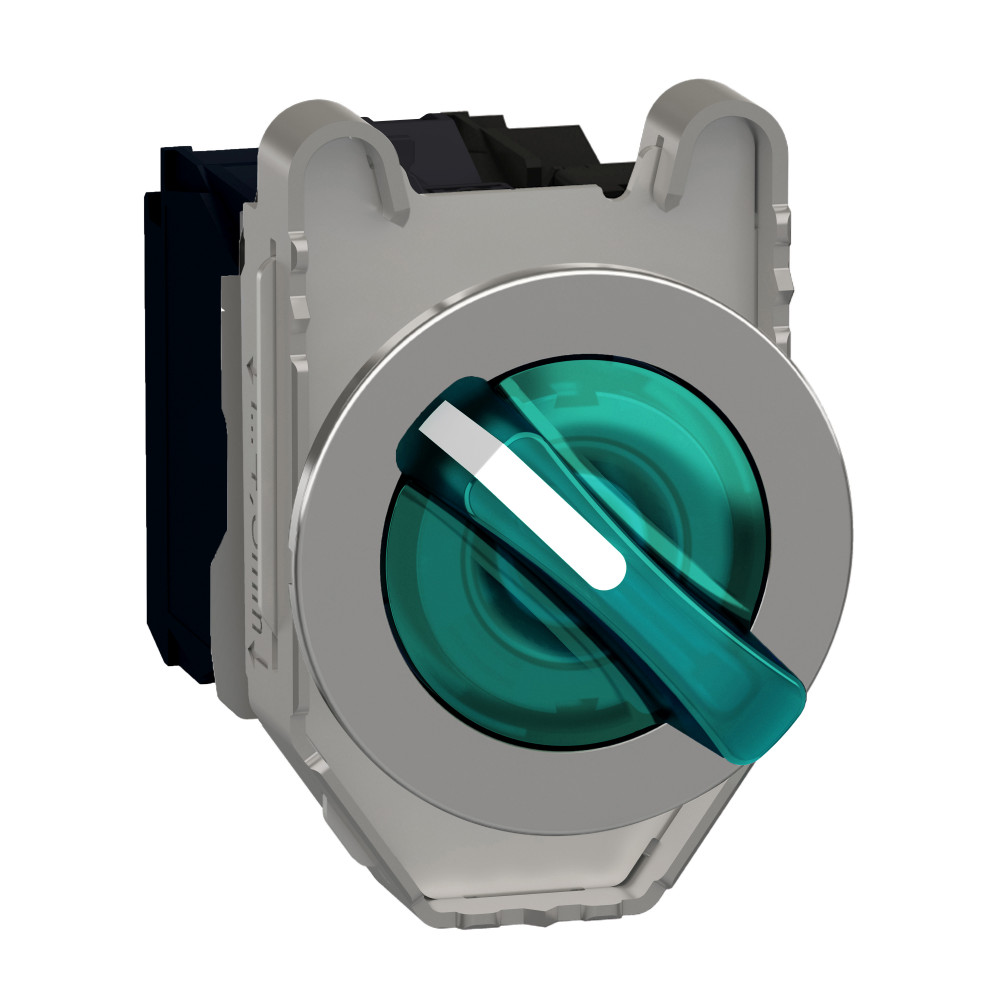

ПЕР-ЛЬ 22ММ 2 ПОЗИЦИИ, 24В ЗЕЛ. С ПОДСВЕТКОЙ, ЗАПОДЛИЦО, 1НО, 1 НЗ, МЕТАЛЛ
ИсточникКаталог Systeme Electric
КлассификацияEC001029
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия30.5 мм
Напряжение питания24...24 В
Тип подключенияВинтовое соединение
Степень защиты (IP)IP66
Материал переднего кольцаМеталл
Тип элемента управленияПрочее
Степень защиты (NEMA)13
Цвет кнопкиЗеленый
Описание и назначение
Этот селекторный переключатель с подсветкой служит универсальным средством для управления машинами и механизмами. Ее можно с легкостью установить в стандартные отверстия диаметром 30,5 мм в панели и подсоединить к цепям управления с помощью классических винтовых зажимов. Он хорошо визуально различим на расстоянии благодаря яркому цвету и подсветке. Он полностью соответствует классу защиты IP69 по устойчивости к вибрациям, ударопрочности, водонепроницаемости (при мойке под высоким давлением) и пыленепроницаемости, что делает его незаменимым для работы в самых жестких условиях эксплуатации.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 11
| Степень защиты (IP)EF005474 | IP66 |
|---|---|
| Степень защиты (NEMA)EF011959 | 13 |
| Механическая износостойкостьданные поставщика | 1000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -40-70 °C |
| Степень защиты ipданные поставщика | IP66 в соответствии с МЭК 60529 IP67 в соответствии с МЭК 60529 IP69 в соответствии с МЭК 60529 IP69K в соответствии с ISO 20653 Type 13 в соответствии с UL 50 E Type 12 в соответствии с UL 50 E Type в единицах производителя |
| Стойкость к коммутационным помехамданные поставщика | 2 кВ в соответствии с IEC 61000-4-4 |
| Стойкость к мойке под высоким давлениемданные поставщика | 7000000 паскаль в 55 °C, расстояние: 0.1 м |
| Стойкость к электромагнитным полямданные поставщика | 10 В/м в соответствии с IEC 61000-4-3 |
| Стойкость к электростатическому разрядуданные поставщика | 6 кВ при контакте, на металлических частях в соответствии с IEC 61000-4-2 8 кВ через воздух, (на изолированных частях) в соответствии с IEC 61000-4-2 |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 1000000 циклы, AC-15, 2 А в 230 В, производительность |
Электрические и световые параметры 15
| Напряжение питанияEF004127 | 24...24 В |
|---|---|
| Тип элемента управленияEF006976 | Прочее |
| условный тепловой ток на открытом воздухеданные поставщика | 10 А в соответствии с EN/IEC 60947-5-1 |
| Класс защиты от поражения электр. токомданные поставщика | класс I в соответствии с IEC 60536 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с EN 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 600 В (степень загрязнения 3) в соответствии с EN 60947-1 |
| Номинальное напряжение питания [us]данные поставщика | 24 В пер./пост. ток в 50/60 Hz |
| номинальный рабочий токданные поставщика | 3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 2 |
| оминальное напряжениеданные поставщика | 24 В |
| Параметры управляющего устройстваданные поставщика | зеленый стандартная рукоятка |
| Потребляемый токданные поставщика | 18 мА |
| Пределы напряжения питанияданные поставщика | 19.2-30 В пост. ток 21.6-26.4 В пер. ток |
| Цоколь лампыданные поставщика | встроенный светодиод |
| Электрическая надежность мэк 60947-5-4данные поставщика | λ < 10exp(-6) в 5 В и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4 |
| Электромагнитное излучениеданные поставщика | класс B в соответствии с IEC 55011 |
Материалы и конструкция 10
| Цвет кнопкиEF000190 | Зеленый |
|---|---|
| Цвет переднего кольцаEF002429 | Хром |
| Материал переднего кольцаEF005972 | Металл |
| Защитное исполнениеданные поставщика | TH |
| Изоляционный экранданные поставщика | Да |
| Материал контактовданные поставщика | серебряный сплав (Ag/Ni) |
| Материал крепежной основыданные поставщика | zamak |
| Материал окантовкиданные поставщика | хромированный металл |
| Минимальная партия для продажиданные поставщика | 1 |
| Цвет толкателя или линзыданные поставщика | зеленый |
Монтаж и подключение 9
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Количество нормально замкнутых (НЗ) контактовEF008255 | 1 |
| Количество нормально разомкнутых (НО) контактовEF008256 | 1 |
| Использование контактовданные поставщика | стандартный контакт |
| Монтаж устройстваданные поставщика | встроенный - диаметр: 30.75 мм +/- 0.25 mm |
| Работа контактовданные поставщика | медленное размыкание |
| Соединения – клеммыданные поставщика | винтовой зажим, = 1 x 0,22 мм² Без наконечника в соответствии с EN/IEC 60947-1 |
| Способ установкиданные поставщика | винтами рекомендуемый крутящий момент: 0.8 Н-м (0.8...1.2 Nm) |
| Тип контактовданные поставщика | 1 Н.О. + 1 Н.З. |
Механические характеристики 5
| Момент вращенияданные поставщика | 0.14 Н-м Н.О. изменение коммутационного состояния |
|---|---|
| Момент затяжкиданные поставщика | 0.8-1.2 Н-м в соответствии с EN 60947-1 |
| Описание зажимов iso n°1данные поставщика | (13-14)NO (21-22)NC |
| Степень ударостойкости ikданные поставщика | IK06 в соответствии с IEC 50102 |
| Ударопрочностьданные поставщика | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств |
Классификация и назначение 8
| Серияданные поставщика | Harmony XB4 |
|---|---|
| Стандартыданные поставщика | CSA C22.2 № 14 EN/IEC 60947-5-1 EN/IEC 60947-5-4 UL 508 EN/IEC 60947-1 JIS C8201-5-1 CE JIS C8201-1 |
| Тип головкиданные поставщика | скрытый |
| Тип продуктаданные поставщика | переключатель с подсветкой |
| Тип рукояткиданные поставщика | с фиксацией |
| Тип сигнализацииданные поставщика | постоянный |
| Форма головки винтаданные поставщика | пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка |
| Форма головки сигнального блокаданные поставщика | круглая |
Прочие характеристики 19
| Количество позиций переключенияEF000231 | 2 |
|---|---|
| С возможностью подсветкиEF001142 | Нет |
| С пружинно-возвратным механизмомEF001407 | Да |
| С ламп. (источником света) в комплектеEF005905 | Нет |
| С передним кольцомEF006014 | Нет |
| Без самовозврата (с фиксацией)EF007447 | Нет |
| Customizableданные поставщика | 1 |
| Gcr bridgeданные поставщика | XB4FKCUST01 |
| Виброустойчивостьданные поставщика | 5 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6 2 мм от пика к пику (частота= 2-10 Гц) в соответствии с IEC 60068-2-6 |
| Выдерживаемая импульсная помехаданные поставщика | 1 кВ в соответствии с IEC 61000-4-5 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Защита от короткого замыканияданные поставщика | 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1 |
| Источник светаданные поставщика | светодиод с защитой |
| Комплектация изделияданные поставщика | изделие в сборе |
| Краткое название устройстваданные поставщика | XB4F |
| Операторские данные о положенииданные поставщика | 2 положения 90° |
| Прямое размыканиеданные поставщика | с Н.З. контактом в соответствии с EN/МЭК 60947-5-1 приложение К |
| Сертификатыданные поставщика | внесен в список UL CSA CCC EAC |
| Срок службыданные поставщика | 100000 ч при номинальном напряжении и 25 °C |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 30.5 мм |
|---|---|
| Вес неттоданные поставщика | 0.151 кг |
| Монтажный диаметрданные поставщика | 30.5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.043 × 0.052 × 0.086 см | 0.136 | 0.00019229 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.043 × 0.052 × 0.086 см
- Вес, кг
- 0.136
- Объём, м³
- 0.00019229
- EAN / GTIN
