IEK

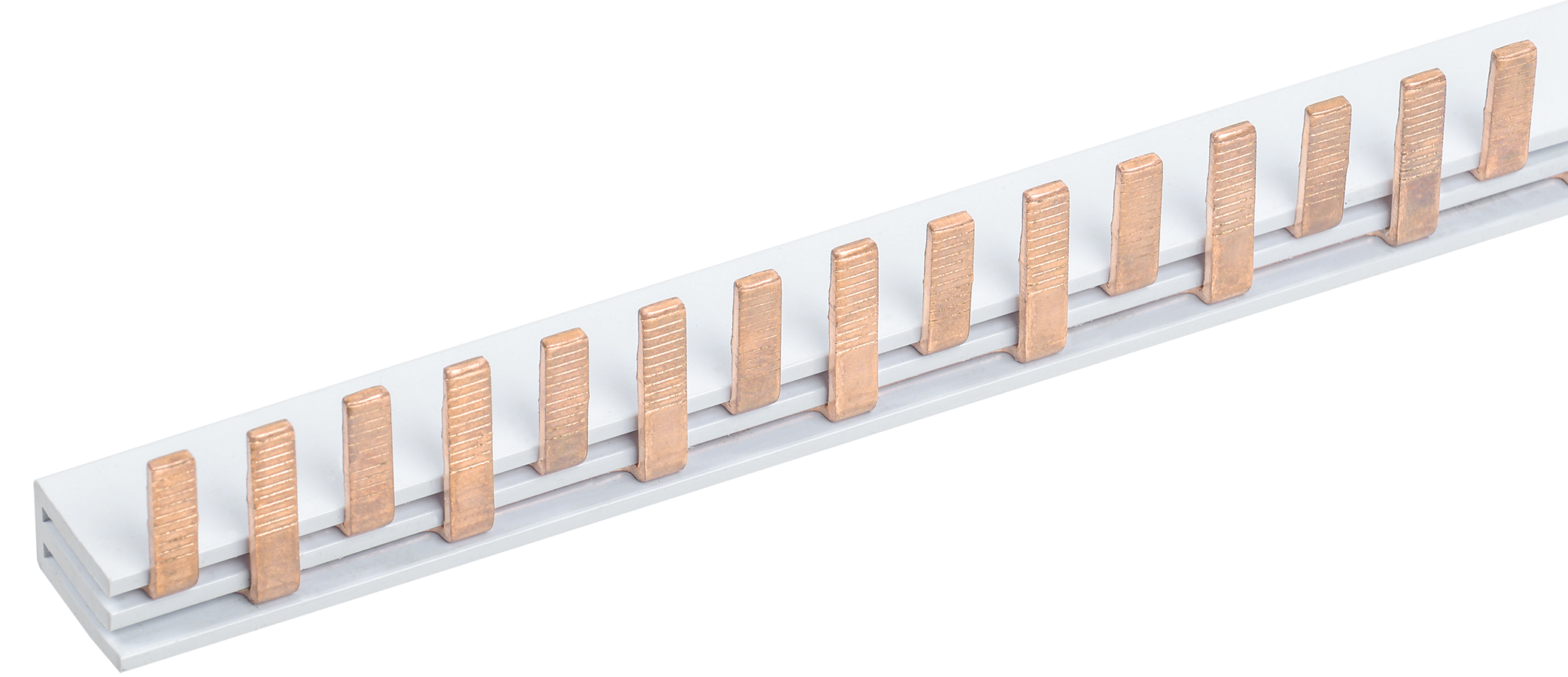

Шина соединительная типа PIN (штырь) 63A 108 модулей для дифференциальных автоматов АВДТ32МL (1м) IEK
ИсточникКаталог IEK
КлассификацияEC001522
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина22,3
Модель или исполнениеПрочее
Поперечное сечение жилы182
Высота21,8
ГибкийНет
С уплотнительным кольцомНет
Количество полюсов2
Длина1000
Описание и назначение
Обеспечивают удобное и быстрое соединение групп дифференциальных автоматических выключателей серии АВДТ32М со смещенным расположением вводных клемм. Шины, рассчитанные на номинальный ток 63 А, могут быть использованы с номинальным током 100 А, если вводной автомат подключать по центру.
Шина для АВДТ32М на 108 модулей имеет выводы PIN через каждые 9мм (схема расположения модулей 1/2+1/2).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 2
| Количество полюсовEF001391 | 2 |
|---|---|
| Номин ток InEF008250 | 63 |
Материалы и конструкция 1
| Модель или исполнениеEF000010 | Прочее |
|---|
Прочие характеристики 3
| ГибкийEF000083 | Нет |
|---|---|
| С уплотнительным кольцомEF000277 | Нет |
| ЛуженыйEF006287 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 22,3 |
|---|---|
| Поперечное сечение жилыEF000018 | 182 |
| ВысотаEF000040 | 21,8 |
| ДлинаEF001438 | 1000 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 1.02 × 0.025 × 0.015 см | 0.495 | 0.000357 | |
| Групповая упаковка ПАКЕТ БЕЗ ФОРМЫ | 10 шт | 1.02 × 0.1 × 0.05 м | 4.95 | 0.0051 | |
| TRANSPORTING КОРОБКА/БОКС | 100 шт | 1.02 × 0.28 × 0.125 м | 49.5 | 0.0357 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 1.02 × 0.025 × 0.015 см
- Вес, кг
- 0.495
- Объём, м³
- 0.000357
- EAN / GTIN
-
Групповая упаковка ПАКЕТ БЕЗ ФОРМЫ
- В упаковке
- 10 шт
- Габариты
- 1.02 × 0.1 × 0.05 м
- Вес, кг
- 4.95
- Объём, м³
- 0.0051
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 100 шт
- Габариты
- 1.02 × 0.28 × 0.125 м
- Вес, кг
- 49.5
- Объём, м³
- 0.0357
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 2; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
