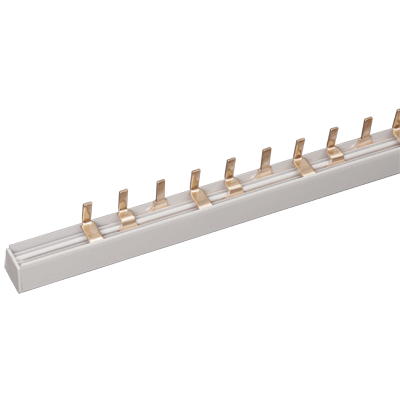

Шина соединительная типа PIN (штырь) 3Р 100А (1м) IEK

Изображение может отличаться от конкретного исполнения.

IEK

Шина соединительная типа PIN (штырь) 3Р 100А (1м) IEK

Артикул: YNS21-3-100 ETIM-класс: EC001522 EAN: 4606056134889 EAN: 4606056134896 Обновлено: 21.06.2026
ИсточникКаталог IEK
КлассификацияEC001522
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина17,4
Модель или исполнениеПрочее
Поперечное сечение жилы344
Высота37,5
ГибкийНет
С уплотнительным кольцомНет
Количество полюсов3
Длина1000

Описание и назначение

Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Электрические и световые параметры 2

Количество полюсовEF001391 3
Номин ток InEF008250 100

Материалы и конструкция 1

Модель или исполнениеEF000010 Прочее

Прочие характеристики 3

ГибкийEF000083 Нет
С уплотнительным кольцомEF000277 Нет
ЛуженыйEF006287 Нет

Размеры и упаковка

Изделие

ШиринаEF000008 17,4
Поперечное сечение жилыEF000018 344
ВысотаEF000040 37,5
ДлинаEF001438 1000

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица БЕЗ УПАКОВКИ 1 шт 1.02 × 0.038 × 0.017 м 1.159 0.00062 4606056134872
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ 5 шт 1.02 × 0.11 × 0.045 5.795 0.0031 4606056134889
TRANSPORTING ГОФРОКОРОБ 30 шт 0.135 × 1.02 × 0.135 м 34.77 0.0186 4606056134896

  • Базовая единица БЕЗ УПАКОВКИ

    В упаковке
    1 шт
    Габариты
    1.02 × 0.038 × 0.017 м
    Вес, кг
    1.159
    Объём, м³
    0.00062
    EAN / GTIN
    4606056134872

  • Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ

    В упаковке
    5 шт
    Габариты
    1.02 × 0.11 × 0.045
    Вес, кг
    5.795
    Объём, м³
    0.0031
    EAN / GTIN
    4606056134889

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    30 шт
    Габариты
    0.135 × 1.02 × 0.135 м
    Вес, кг
    34.77
    Объём, м³
    0.0186
    EAN / GTIN
    4606056134896
