Шина соединительная типа PIN (штырь) 2Р 100А (1м) IEK
IEK · артикул YNS21-2-100
Изображение может отличаться от конкретного исполнения.
IEK

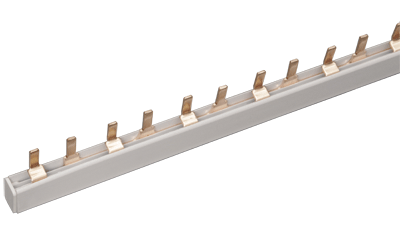

Шина соединительная типа PIN (штырь) 2Р 63А (1м) IEK
ИсточникКаталог IEK
КлассификацияEC001522
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина10
Модель или исполнениеПрочее
Поперечное сечение жилы154
Высота21
ГибкийНет
С уплотнительным кольцомНет
Количество полюсов2
Длина1000
Описание и назначение
Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 2
| Количество полюсовEF001391 | 2 |
|---|---|
| Номин ток InEF008250 | 63 |
Материалы и конструкция 1
| Модель или исполнениеEF000010 | Прочее |
|---|
Прочие характеристики 3
| ГибкийEF000083 | Нет |
|---|---|
| С уплотнительным кольцомEF000277 | Нет |
| ЛуженыйEF006287 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 10 |
|---|---|
| Поперечное сечение жилыEF000018 | 154 |
| ВысотаEF000040 | 21 |
| ДлинаEF001438 | 1000 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 1.02 × 0.02 × 0.01 см | 0.33 | 0.000253 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 20 шт | 1.02 × 0.11 × 0.045 м | 6.6 | 0.005049 | |
| TRANSPORTING ГОФРОКОРОБ | 100 шт | 1.01 × 0.2 × 0.125 м | 33 | 0.02525 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 1.02 × 0.02 × 0.01 см
- Вес, кг
- 0.33
- Объём, м³
- 0.000253
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 20 шт
- Габариты
- 1.02 × 0.11 × 0.045 м
- Вес, кг
- 6.6
- Объём, м³
- 0.005049
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 100 шт
- Габариты
- 1.01 × 0.2 × 0.125 м
- Вес, кг
- 33
- Объём, м³
- 0.02525
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 4; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
