Шина соединительная типа PIN (штырь) 4Р 100А шаг 27мм (1м) IEK
IEK · артикул YNS51-4-100
Изображение может отличаться от конкретного исполнения.
IEK

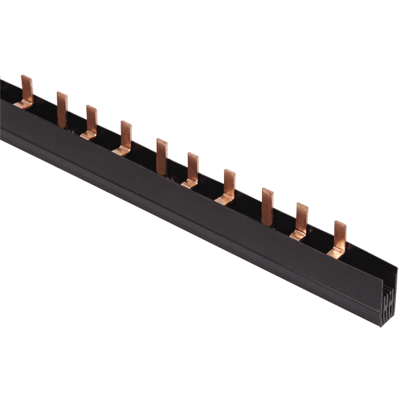

Шина соединительная типа PIN (штырь) 3Р 100А шаг 27мм (1м) IEK
ИсточникКаталог IEK
КлассификацияEC001522
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина17,4
Модель или исполнениеПрочее
Поперечное сечение жилы595
Высота46,2
ГибкийНет
С уплотнительным кольцомНет
Количество полюсов3
Длина1000
Описание и назначение
Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 2
| Количество полюсовEF001391 | 3 |
|---|---|
| Номин ток InEF008250 | 100 |
Материалы и конструкция 1
| Модель или исполнениеEF000010 | Прочее |
|---|
Прочие характеристики 3
| ГибкийEF000083 | Нет |
|---|---|
| С уплотнительным кольцомEF000277 | Нет |
| ЛуженыйEF006287 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 17,4 |
|---|---|
| Поперечное сечение жилыEF000018 | 595 |
| ВысотаEF000040 | 46,2 |
| ДлинаEF001438 | 1000 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 1.02 × 0.046 × 0.017 м | 1.29 | 0.001071 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 4 шт | 1.02 × 0.04 × 0.045 м | 5.16 | 0.001836 | |
| TRANSPORTING ГОФРОКОРОБ | 20 шт | 1.02 × 0.2 × 0.105 м | 25.8 | 0.02142 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 1.02 × 0.046 × 0.017 м
- Вес, кг
- 1.29
- Объём, м³
- 0.001071
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 4 шт
- Габариты
- 1.02 × 0.04 × 0.045 м
- Вес, кг
- 5.16
- Объём, м³
- 0.001836
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 20 шт
- Габариты
- 1.02 × 0.2 × 0.105 м
- Вес, кг
- 25.8
- Объём, м³
- 0.02142
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 4; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
