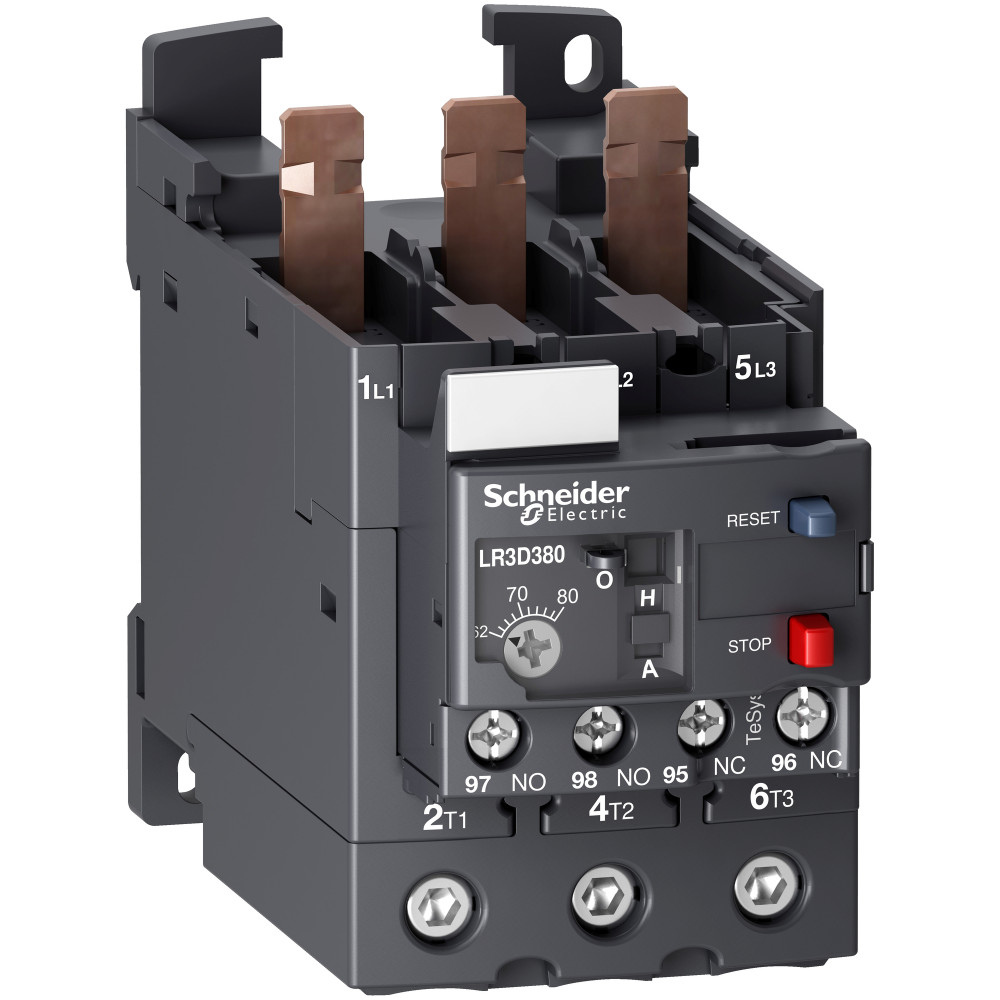

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ТЕПЛОВОЕ РЕЛЕ НЕ ДИФ.62-80А КЛ.10A ELINK
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ С БЛОКОМ EVERLINK НЕ ДИФФЕРЕНЦИАЛЬНОЕ 62-80А КЛАСС 10A. диапазон: TeSys - наименование изделия: TeSys LRD - тип устройства или его аксессуаров: недифференциальное реле тепловой защиты - краткое название устройства: LR3D - применение реле: защита двигателя - тип сети: постоянный ток, переменный ток - диапазон уставок тепловой защиты: 62…80 А - [Ui] номинальное напряжение изоляции: 690 В силовая цепь в соответствии с IEC 60947-4-1, 600 В силовая цепь в соответствии с CSA C22.2 № 14, 600 В силовая цепь в соответствии с UL 60947-4-1. Преимущества: Безопасность и эффективная защита. Благодаря встроенной функции ручного и автоматического сброса и простой установке при помощи клемм с винтовым контактным зажимом, пружинных контактов, кольцевого зажима и клеммного блока EverLink, тепловые реле перегрузки модели LRD очень надежны и охватывают целый спектр типоразмеров двигателя вплоть до 150A. Использование тепловых реле перегрузки в сочетании с контакторами d TeSys образует чрезвычайно компактный пускатель.... применения: Промышленность, инфраструктура, строительство и т.д.:, Стандартная защита электродвигателя, Защита цепи, Защита от: перегрузки и опрокидывания электродвигателя, обрыва фазы..
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Механическая стойкостьданные поставщика | удары: 15 ГН в течении 11 мс в соответствии с IEC 60068-2-7 вибрации: 3 Gn в соответствии с IEC 60068-2-6 |
|---|---|
| Огнестойкостьданные поставщика | V1 в соответствии с UL 94 |
| Степень защиты ipданные поставщика | IP20 в соответствии с МЭК 60529 |
| Температура окружающей средыданные поставщика | -20-60 °C без ухудшения рабочих характеристик в соответствии с IEC 60947-4-1 |
| Температура окружающей среды при храненииданные поставщика | -60-70 °C |
| Температурная компенсацияданные поставщика | -20-60 °C |
Электрические и световые параметры 13
| Класс защитыEF006668 | Класс 10 A |
|---|---|
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Макс. допустимое раб. напряжение UeEF007357 | 690 В |
| Регулируемый диапазон токаEF008211 | 62...80 А |
| условный тепловой ток на открытом воздухеданные поставщика | 5 А для цепь сигнализации |
| Допустимый токданные поставщика | 0.95 А в 380 V AC-15 для цепь сигнализации 0.06 А в 440 V DC-13 для цепь сигнализации |
| Мощность, рассеиваемая одним полюсомданные поставщика | 4.8 Вт |
| номинальное напряжение изоляцииданные поставщика | Силовая цепь: 690 В в соответствии с IEC 60947-4-1 Силовая цепь: 600 В в соответствии с UL 60947-4-1 Силовая цепь: 600 В в соответствии с CSA C22.2 № 14 |
| номинальное рабочее напряжениеданные поставщика | 690 В Переменный ток 0...400 Гц для Силовая цепь в соответствии с IEC 60947-4-1 |
| Тип управленияданные поставщика | Красный кнопка: останов синий кнопка: сброс |
| Частота сетиданные поставщика | 0...400 Гц |
| Чувствительность к обрыву фазыданные поставщика | ток отключения 130 % от Ir на две фазы, последняя на 0 |
| Электрическая прочность изоляцииданные поставщика | 1.89 кВ в 50 Гц в соответствии с IEC 60947-1 |
Материалы и конструкция 1
| Цветданные поставщика | Серый (SE GREY 6) |
|---|
Монтаж и подключение 4
| Тип монтажаEF000003 | Непосредств. крепл./обособленн. размещение |
|---|---|
| Вспомогательные контактыданные поставщика | 1 Н.О. + 1 Н.З. |
| Монтажная опораданные поставщика | монтаж на панель, with terminal block LAD96560 on top рейка, with terminal block LAD96560 on top direct mounting under contactor |
| Соединения – клеммыданные поставщика | Цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² гибкий с кабельным наконечником Силовая цепь: соединители EverLink с винтами BTR 1 кабель(и) 1-35 мм² гибкий с кабельным наконечником Силовая цепь |
Механические характеристики 1
| Момент затяжкиданные поставщика | Цепь управления: 1.7 Н·м - винтовой зажим Силовая цепь: 5 Н·м - соединители EverLink с винтами BTR - кабель 25-25 мм² Силовая цепь: 8 Н·м - соединители EverLink с винтами BTR - кабель 35-35 мм² |
|---|
Классификация и назначение 6
| Класс тепловой перегрузкиданные поставщика | класс 10A в соответствии с IEC 60947-4-1 |
|---|---|
| Область примененияданные поставщика | защита двигателя |
| Серияданные поставщика | TeSys TeSys Deca |
| Стандартыданные поставщика | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 |
| Тип продуктаданные поставщика | недифференциальное реле тепловой защиты |
| Тип сетиданные поставщика | Переменный ток Постоянный ток (DC) |
Прочие характеристики 16
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 1 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 1 |
| Ввод для перезапускаEF011940 | Да |
| Функция автоматического перезапускаEF011941 | Нет |
| Кнопка для функции перезапускаEF011942 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон уставок тепловой защитыданные поставщика | 62-80 А |
| Код совместимостиданные поставщика | LR3D |
| Краткое название устройстваданные поставщика | LR3D |
| Наименование продуктаданные поставщика | TeSys LRD TeSys Deca |
| номинальное импульсное выдерживаемое наданные поставщика | 6 кВ |
| Сертификатыданные поставщика | МЭК UL CSA CCC EAC DNV-GL RMRS EU-RO MR UKCA |
| Совместимость продуктаданные поставщика | LC1D80A |
| Соответствующий номинал предохранителяданные поставщика | 4 А gG для цепь сигнализации 4 А BS для цепь сигнализации |
| Условия эксплуатацииданные поставщика | в соответствии с IACS E10 |
| Уставка срабатыванияданные поставщика | 1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1 |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 0.375 кг |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.14 × 0.11 × 0.065 м | 0.425 | 0.001001 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.14 × 0.11 × 0.065 м
- Вес, кг
- 0.425
- Объём, м³
- 0.001001
- EAN / GTIN
