ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ . 16 A 24A

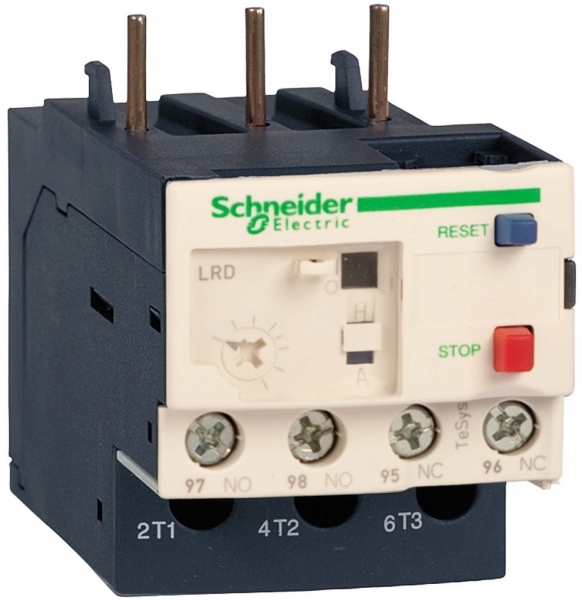

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ . 16 A 24A

Артикул: LR3D22 ETIM-класс: EC000106 EAN: 43389110347010 EAN: 3389110347012 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000106
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Макс. допустимое раб. напряжение Ue690 В
Регулируемый диапазон тока16...24 А
Тип монтажаНепосредств. крепление
Класс защитыКласс 10 A
Тип подключения силовой электрич цепиВинтовое соединение
Кол-во вспомогат норм разомкнутых-НО конт1
Кол-во вспомогат норм замкнутых-НЗ конт1
Ввод для перезапускаДа

Описание и назначение

<p>Тепловые реле перегрузки. 16 А 24А. диапазон: TeSys<br /> - наименование изделия: TeSys LRD<br /> - тип устройства или его аксессуаров: недифференциальное реле тепловой защиты<br /> - краткое название устройства: LR3D<br /> - совместимость изделий: LC1D38, LC1D32, LC1постоянный ток, переменный ток<br /> - [Ui] номинальное напряжение изоляции: 600 В силовая цепь в соответствии с CSA, 690 В силовая цепь в соответствии с IEC 60947-4-1, 600 В силовая цепь в соответствии с UL. <br />Преимущества: Безопасность и эффективная защита. Благодаря встроенной функции ручного и автоматического сброса и простой установке при помощи клемм с винтовым контактным зажимом, пружинных контактов, кольцевого зажима и клеммного блока EverLink, тепловые реле перегрузки модели LRD очень надежны и охватывают целый спектр типоразмеров двигателя вплоть до 150A. Использование тепловых реле перегрузки в сочетании с контакторами d TeSys образует чрезвычайно компактный пускатель. <br />Применения: Промышленность, инфраструктура, строительство и т.д. Стандартная защита электродвигателя, Защита цепи, Защита от: перегрузки и опрокидывания электродвигателя, обрыва фазы.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Механическая стойкостьданные поставщика вибрации: 6 g (ном.) в соответствии с IEC 60068-2-6 удары: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-7
Огнестойкостьданные поставщика V1 в соответствии с UL 94
Рабочая температура окружающей средыданные поставщика -20-60 °C без ухудшения рабочих характеристик в соответствии с IEC 60947-4-1
Степень защиты ipданные поставщика IP20 в соответствии с МЭК 60529
Температура окружающей среды при храненииданные поставщика -60-70 °C
Температурная компенсацияданные поставщика -20-60 °C

Электрические и световые параметры 13

Класс защитыEF006668 Класс 10 A
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Макс. допустимое раб. напряжение UeEF007357 690 В
Регулируемый диапазон токаEF008211 16...24 А
условный тепловой ток на открытом воздухеданные поставщика 5 А для цепь сигнализации
Допустимый токданные поставщика 1.5 А в 240 V AC-15 для цепь сигнализации 0.1 А в 250 В DC-13 для цепь сигнализации
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ
номинальное напряжение изоляцииданные поставщика силовая цепь: 600 В в соответствии с CSA силовая цепь: 600 В в соответствии с UL силовая цепь: 690 В в соответствии с IEC 60947-4-1
номинальное рабочее напряжениеданные поставщика 690 V Переменный ток 0...400 Гц для силовая цепь в соответствии с IEC 60947-4-1
Тип управленияданные поставщика красный кнопка: останов синий кнопка: сброс
Частота сетиданные поставщика 0...400 Гц
Чувствительность к обрыву фазыданные поставщика ток отключения 130 % от Ir на две фазы, последняя на 0
Электрическая прочность изоляцииданные поставщика 1.89 кВ в 50 Гц в соответствии с МЭК 60947-1

Материалы и конструкция 1

Защитное исполнениеданные поставщика TH в соответствии с IEC 60068

Монтаж и подключение 4

Тип монтажаEF000003 Непосредств. крепление
Вспомогательные контактыданные поставщика 1 Н.О. + 1 Н.З.
Монтажная опораданные поставщика монтаж на панель, со специальными принадлежностями рейка, со специальными принадлежностями под контактором
Соединения – клеммыданные поставщика цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² Гибкий без наконечника цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² Гибкий с кабельным наконечником цепь управления: винтовой зажим 2 каб

Механические характеристики 1

Момент затяжкиданные поставщика цепь управления: 1.7 Н-м - винтовой зажим силовая цепь: 2.5 Н-м - винтовой зажим

Классификация и назначение 6

Класс тепловой перегрузкиданные поставщика класс 10A в соответствии с IEC 60947-4-1
Область примененияданные поставщика защита двигателя
Серияданные поставщика TeSys
Стандартыданные поставщика EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495
Тип продуктаданные поставщика недифференциальное реле тепловой защиты
Тип сетиданные поставщика Переменный ток постоянный ток

Прочие характеристики 14

Кол-во вспомогат норм разомкнутых-НО контEF001376 1
Кол-во вспомогат норм замкнутых-НЗ контEF001377 1
Ввод для перезапускаEF011940 Да
Функция автоматического перезапускаEF011941 Нет
Кнопка для функции перезапускаEF011942 Нет
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон уставок тепловой защитыданные поставщика 16-24 А
Код совместимостиданные поставщика LR3D
Краткое название устройстваданные поставщика LR3D
Наименование продуктаданные поставщика TeSys LRD
Сертификатыданные поставщика МЭК UL CSA CCC EAC BV RINA DNV-GL LROS (Lloyds register of shipping) ATEX INERIS
Совместимость продуктаданные поставщика LC1D25 LC1D32 LC1D38
Соответствующий номинал предохранителяданные поставщика 4 А gG для цепь сигнализации 4 А BS для цепь сигнализации
Уставка срабатыванияданные поставщика 1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1

Размеры и упаковка

Изделие

Вес неттоданные поставщика 0.124 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.088 × 0.077 × 0.05 см 0.14 0.0003388 3389110347012
TRANSPORTING 24 шт. 0.4 × 0.3 × 0.15 м 3.69 0.018 43389110347010

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.088 × 0.077 × 0.05 см
    Вес, кг
    0.14
    Объём, м³
    0.0003388
    EAN / GTIN
    3389110347012

  • TRANSPORTING

    В упаковке
    24 шт.
    Габариты
    0.4 × 0.3 × 0.15 м
    Вес, кг
    3.69
    Объём, м³
    0.018
    EAN / GTIN
    43389110347010
