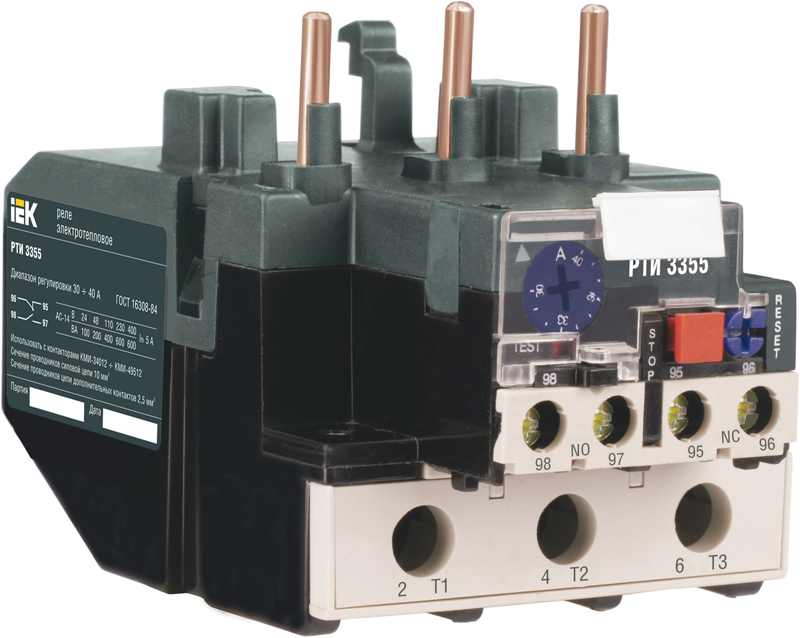

Изображение может отличаться от конкретного исполнения.
IEK
Реле РТИ-3355 электротепловое 30-40А IEK
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.
Соответствуют требованиям ГОСТ Р 50030.2.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | от -45 до +55 |
|---|---|
| Климатическое исполнениеданные поставщика | У3 |
Электрические и световые параметры 11
| Номин раб напряжениеEF000228 | 230; 400; 600 |
|---|---|
| Номин напряжение изоляции UiEF001366 | 660 |
| Номин импульсное напряжениеEF002993 | 6 |
| Класс защитыEF006668 | Класс 10 |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Регулируемый диапазон токаEF008211 | 30...40 |
| Рабочая частотаEF008251 | 0–400 |
| Доп конт - Защита от сверхтоков - предохр gGданные поставщика | 5 А |
| Доп конт - Ток термической стойкости Inданные поставщика | 5 А |
| Ток предохранителя aMданные поставщика | 40 А |
| Ток предохранителя qGданные поставщика | 100 А |
Монтаж и подключение 2
| Тип монтажаEF000003 | Непосредственный монтаж / одиночное расположение |
|---|---|
| Кол-во вспомогат переключающих контактовEF003531 | 0 |
Механические характеристики 2
| Момент затяжкиEF005520 | 9 |
|---|---|
| Доп конт - Момент затяжкиданные поставщика | 1.2 Нм |
Прочие характеристики 2
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 1 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 1 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 70 |
|---|---|
| ВысотаEF000040 | 76 |
| ГлубинаEF000049 | 116 |
| ВесEF000167 | 0,51 |
| Доп конт - Сечение присоединяемых проводниковданные поставщика | 1,0-1,25 мм² |
| Сечение присоед гибкого каб без наконечникаданные поставщика | 4-35 мм² |
| Сечение присоед гибкого каб с наконечникомданные поставщика | 4-35 мм² |
| Сечение присоед жесткого кабеляданные поставщика | 4-35 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.088 × 0.073 × 0.118 м | 0.472 | 0.000936 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING КОРОБКА/БОКС | 50 шт | 0.45 × 0.26 × 0.4 м | 23.6 | 0.0468 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.088 × 0.073 × 0.118 м
- Вес, кг
- 0.472
- Объём, м³
- 0.000936
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 50 шт
- Габариты
- 0.45 × 0.26 × 0.4 м
- Вес, кг
- 23.6
- Объём, м³
- 0.0468
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
