М12 Коннектор
Systeme Electric · артикул XZCC12FDM40B
Изображение может отличаться от конкретного исполнения.
Schneider Electric

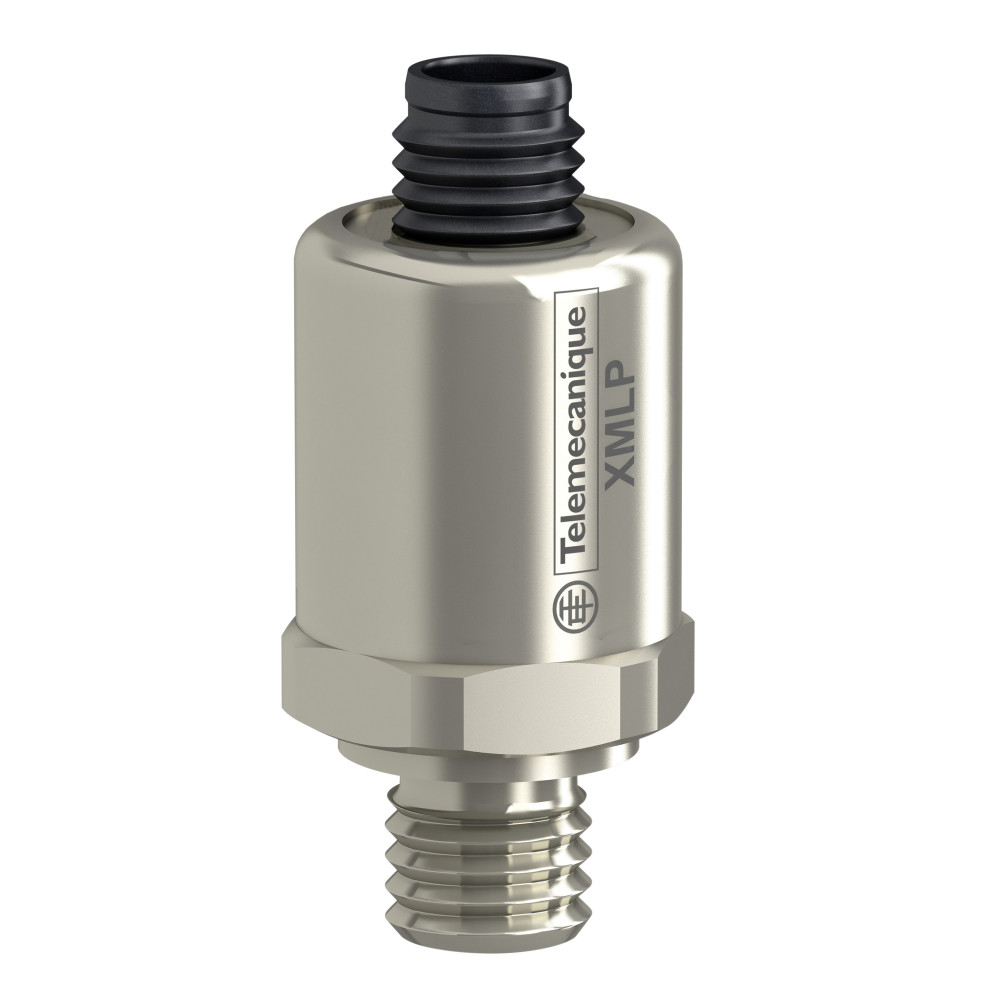

ПРЕОБР. ДАВЛ.,10БАР,4-20мА, УПАК. 25 ШТ.
ИсточникКаталог Systeme Electric
КлассификацияEC000243
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Глубина38.1 мм
Диаметр26 мм
Начальная установка0...10000 гПа
Конечные установки0...10000 гПа
Макс рабочее давление10000 гПа
Давление отключения0...10 Бар
Номинальное напряжение Ue постоян тока24...24 В
Давление разрыва30 Бар
Описание и назначение
ПРЕОБР. ДАВЛ.,10БАР,4-20мА, УПАК. 25 ШТ.. серия продукта: OsiSense XM - тип устройства или его аксессуаров: электронные датчики давления - наименование датчика давления: XMLP - род тока электрической цепи: цепь управления - размер датчика давления: 10 бар - локальный дисплей: без - потребляемый ток: и lt; 23 мА - тип выходного сигнала: аналогов. - количество в одном комплекте: комплект из 25 шт. - тип упаковки: группа. Преимущества: Инновации в каждой настройке параметров. Удобный датчик контроля давления, который можно абсолютно легко настроить с непревзойденной гибкостью модификации во время эксплуатации.... применения: - Контроль или мониторинг давления формовочных прессов, машин для литья под давлением, шлифовальных станков, обрабатывающих центров и т. д....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| ВзрывозащищенныйEF004663 | Да |
|---|---|
| Степень защиты - IPEF005474 | IP65/IP67 |
| Средняя температураEF007369 | -20...120 °C |
| Степень защиты (NEMA)EF011959 | Прочее |
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -30-85 °C |
| Степень защиты ipданные поставщика | IP65 в соответствии с EN/IEC 60529 IP67 в соответствии с EN/IEC 60529 IP69K в соответствии с EN/IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -50-100 °C |
Электрические и световые параметры 9
| Номинальное напряжение Ue постоян токаEF007031 | 24...24 В |
|---|---|
| Электронная версияEF007132 | Нет |
| С ручным управлениемEF007378 | Да |
| номинальное напряжение сетиданные поставщика | 12...24 В БСНН пост. тока (пределы напряжения: 7-33 В) |
| оминальное импульсное допустимое напряжениеданные поставщика | 0.5 кВ |
| Потребляемый токданные поставщика | < 23 мА |
| Род токаданные поставщика | цепь управления |
| Электрическое соединениеданные поставщика | 1 вилка M12 4 контакта |
| Электромагнитная совместимостьданные поставщика | испытание стойкости к с электролитическому разряду в соответствии с EN/IEC 61000-4-2 8 кВ через воздух; 4 кВ при контакте тест на стойкость к импульсному перенапряжению 1,2/50 мкс в соответствии с EN/ |
Материалы и конструкция 2
| Защитное исполнениеданные поставщика | TC |
|---|---|
| Материалы, контактирующие с жидкостьюданные поставщика | stainless steel AISI 316L fluorocarbon FPM |
Монтаж и подключение 3
| Начальная установкаEF001410 | 0...10000 гПа |
|---|---|
| Конечные установкиEF001411 | 0...10000 гПа |
| Тип подключенияEF003961 | Прочее |
Механические характеристики 1
| Ударопрочностьданные поставщика | 100 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
|---|
Классификация и назначение 8
| Серияданные поставщика | OsiSense XM |
|---|---|
| Стандартыданные поставщика | NSF ANSI 61 EN/МЭК 61326-2-3 |
| Тип выходного сигналаданные поставщика | аналогов. |
| Тип гидравлического соединенияданные поставщика | G 1/4A (вилка) в соответствии с DIN 3852-E |
| Тип датчика давленияданные поставщика | датчик давления |
| Тип защитыданные поставщика | обратная полярность короткое замыкание нагрузки |
| Тип продуктаданные поставщика | электронные датчики давления |
| Тип упаковкиданные поставщика | группа |
Прочие характеристики 27
| С дисплеемEF000458 | Да |
|---|---|
| С переключателем ВКЛ/ОТКЛEF001408 | Да |
| Макс рабочее давлениеEF001964 | 10000 гПа |
| Давление отключенияEF007008 | 0...10 Бар |
| Давление разрываEF007080 | 30 Бар |
| Оптимальное давлениеEF007124 | 0...10 Бар |
| Конечное значение диапазона измерения давленияEF007134 | 1000000 Па |
| Подходит для 2-ступенчатых контроллеровEF007226 | Да |
| Подходит в качестве ограничителяEF007228 | Да |
| Подходит в качестве предохранительного/тревожногоEF007239 | Нет |
| Макс. тестовое давлениеEF007365 | 20 Бар |
| Виброустойчивостьданные поставщика | 20 gn (f = 15-2000 Гц) в соответствии с EN/IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Давление разрушенияданные поставщика | 60 бар |
| Диапазон уставок давленияданные поставщика | 0-10 бар |
| Дрейф нулевой точкиданные поставщика | +/- 0.02 % of measuring range/°K |
| Дрейф чувствительностиданные поставщика | +/- 0.02 % of measuring range/°K |
| Количество в одном комплектеданные поставщика | комплект из 25 шт. |
| Контролируемая жидкостьданные поставщика | воздух (-30-135 °C) пресная вода (0-135 °C) масло для гидравлических систем (-30-135 °C) газ (-30-135 °C) охладительная жидкость (-30-135 °C) |
| Локальный дисплейданные поставщика | без |
| Макс. допустимое повышение давленияданные поставщика | 30 бар |
| Наименование датчика давленияданные поставщика | XMLP |
| Рабочее положениеданные поставщика | любое положение |
| Сертификатыданные поставщика | EAC cULus CE RCM |
| Точностьданные поставщика | 0.1 % of the measuring range |
| Точность измеренияданные поставщика | +/- 0.5 % диапазона измерения |
| Функция аналогового выходаданные поставщика | 4...20 mA, 2-проводн. |
Размеры и упаковка
Изделие
| ГлубинаEF000049 | 38.1 мм |
|---|---|
| ДиаметрEF000551 | 26 мм |
| Размер резьбыEF022694 | Прочее |
| Вес неттоданные поставщика | 0.09 кг |
| Диаметрданные поставщика | 26 мм в единицах производителя |
| Размер датчика давленияданные поставщика | 10-10 бар |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.175 × 0.145 × 0.1 м | 0.084 | 0.0025375 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.175 × 0.145 × 0.1 м
- Вес, кг
- 0.084
- Объём, м³
- 0.0025375
- EAN / GTIN
