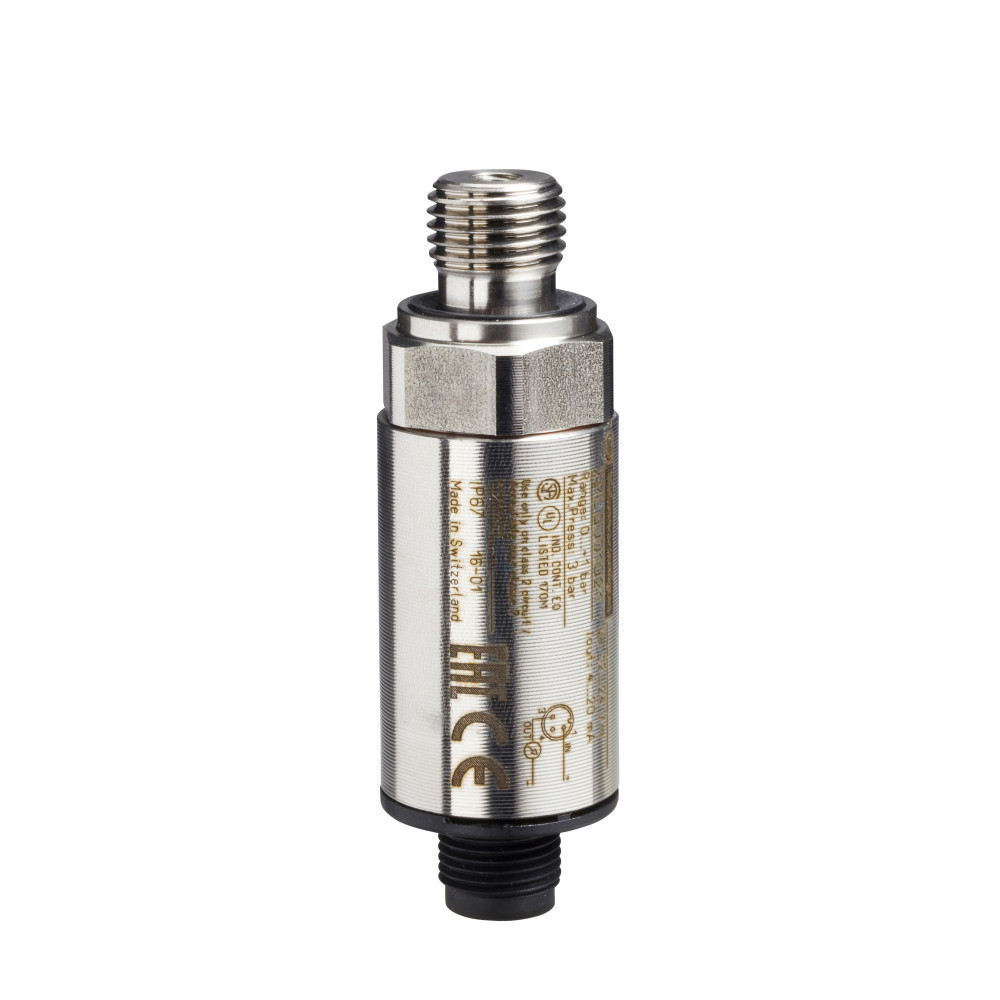

ДАТЧИК ДАВЛЕНИЯ 16 БАР 4 20 мА

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 14

ВзрывозащищенныйEF004663	Да
Степень защиты - IPEF005474	IP66
Средняя температураEF007369	-15...125 °C
Степень защиты (NEMA)EF011959	Прочее
Механическая износостойкостьданные поставщика	10000000 циклы
Рабочая температура окружающей средыданные поставщика	-15-85 °C
Степень защиты ipданные поставщика	IP66 в соответствии с EN/IEC 60529 IP67 в соответствии с EN/IEC 60529 ≠ ETIM
Степень защиты nemaданные поставщика	NEMA 4 ≠ ETIM
Стойкость к коммутационным помехамданные поставщика	4 кВ в соответствии с EN/IEC 61000-4-4
Стойкость к магнитным полямданные поставщика	30 A/м 50 Гц в соответствии с EN/IEC 61000-4-8
Стойкость к наведенным помехамданные поставщика	30 В (0.15-80 Гц) в соответствии с EN/IEC 61000-4-6
Стойкость к электромагнитным полямданные поставщика	200 В/м 80-1000 Гц в соответствии с EN/IEC 61000-4-3
Стойкость к электростатическому разрядуданные поставщика	15 кВ в воздухе в соответствии с EN/IEC 61000-4-2 8 кВ при контакте в соответствии с EN/IEC 61000-4-2
Температура окружающей среды при храненииданные поставщика	-40-85 °C

Электрические и световые параметры 7

Номинальное напряжение Ue постоян токаEF007031	24...24 В
Электронная версияEF007132	Нет
С ручным управлениемEF007378	Да
номинальное напряжение сетиданные поставщика	12 В постоянный ток (пределы напряжения: 8-33 В) 24 В постоянный ток (пределы напряжения: 8-33 В)
Потребляемый токданные поставщика	< 20 мА
Род токаданные поставщика	Цепь управления
Электрическое соединениеданные поставщика	1 вилка M12, 3 контакта

Материалы и конструкция 2

Защитное исполнениеданные поставщика	TC
Материалы, контактирующие с жидкостьюданные поставщика	керамический FPM (Viton) нержавеющая сталь марки AISI 303

Монтаж и подключение 3

Начальная установкаEF001410	0...16000 гПа
Конечные установкиEF001411	0...16000 гПа
Тип подключенияEF003961	Прочее

Механические характеристики 1

Ударопрочностьданные поставщика	25 gn для 11 мс в соответствии с EN/IEC 60068-2-27

Классификация и назначение 9

Серияданные поставщика	OsiSense XM
Стандартыданные поставщика	CE EN/МЭК 61326-2-3
Тип выходного сигналаданные поставщика	аналогов.
Тип гидравлического соединенияданные поставщика	G 1/4A (вилка) в соответствии с DIN 3852-E
Тип датчика давленияданные поставщика	датчик давления
Тип защитыданные поставщика	короткое замыкание нагрузки обратная полярность
Тип продуктаданные поставщика	электронные датчики давления
Тип упаковкиданные поставщика	индивидуальный
Тип шкалыданные поставщика	фикс. дифференциальный

Прочие характеристики 31

С дисплеемEF000458	Да
С переключателем ВКЛ/ОТКЛEF001408	Да
Макс рабочее давлениеEF001964	16000 гПа
Давление отключенияEF007008	0...16 Бар
Давление разрываEF007080	40 Бар
Оптимальное давлениеEF007124	0...16 Бар
Подходит для 2-ступенчатых контроллеровEF007226	Да
Подходит в качестве ограничителяEF007228	Да
Подходит в качестве предохранительного/тревожногоEF007239	Нет
Макс. тестовое давлениеEF007365	36 Бар
Controlled fluidданные поставщика	air,hydraulic oil,corrosive fluid,fresh water
Temperature of controlled fluidданные поставщика	-15-125 °C
Виброустойчивостьданные поставщика	20 gn (частота= 9-2000 Гц) в соответствии с EN/IEC 60028-2-6
Время отклика на выходеданные поставщика	< 2 мс
Выдерживаемая импульсная помехаданные поставщика	1 кВ 42 Ohm в соответствии с EN/IEC 61000-4-5 500 кВ 12 Ohm в соответствии с EN/IEC 61000-4-5
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Давление разрушенияданные поставщика	40 бар
Диапазон уставок давленияданные поставщика	0-16 бар
Дрейф нулевой точкиданные поставщика	+/- 0,015 % от измеренного диапазона/°C
Дрейф чувствительностиданные поставщика	+/- 0,015 % от измеренного диапазона/°C
Количество в одном комплектеданные поставщика	комплект из 1 шт.
Контролируемая жидкостьданные поставщика	воздух (-15-125 °C) коррозионная жидкость (-15-125 °C) масло для гидравлических систем (-15-125 °C) пресная вода (0-125 °C)
Локальный дисплейданные поставщика	без
Макс. допустимое повышение давленияданные поставщика	36 бар
Наименование датчика давленияданные поставщика	XMLG
Номинальное импульсное допустимое напряжеданные поставщика	0.5 кВ
Повторяемость позиционированияданные поставщика	+/- 0.1 % диапазона измерения
Рабочее положениеданные поставщика	любое положение
Сертификатыданные поставщика	CSA C22.2 № 14 EAC UL 508
Точность измеренияданные поставщика	+/- 0,3 % от измеренного диапазона
Функция аналогового выходаданные поставщика	4...20 mA, 2-проводн.

Размеры и упаковка

Изделие

ВысотаEF000040	58.1 мм
ГлубинаEF000049	48.5 мм
ДиаметрEF000551	22.8 мм
Размер резьбыEF022694	Прочее
Вес неттоданные поставщика	0.095 кг
Диаметрданные поставщика	22.8 мм ≠ ETIM
Размер датчика давленияданные поставщика	16 бар

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

Уровень	В упаковке	Габариты	Вес, кг	Объём, м³	EAN / GTIN
Базовая единица	1 шт.	0.106 × 0.132 × 0.05 м	0.134	0.0006996	3389119018739
TRANSPORTING	12 шт.	0.4 × 0.3 × 0.15 м	1.932	0.018	43389119018737
