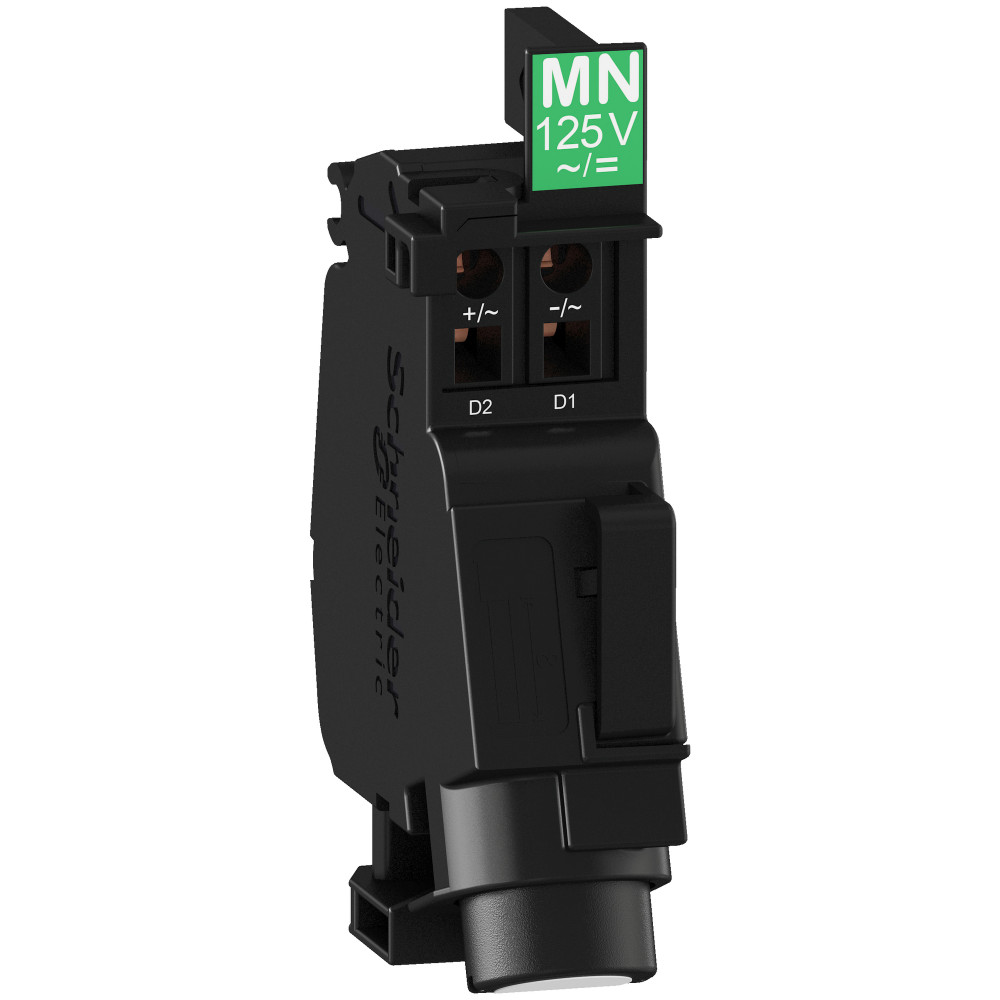

Изображение может отличаться от конкретного исполнения.
Schneider Electric
Расцепитель напряжения UVR MN 110-130V AC / DC для GV4
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
MN, undervoltage release, 110…130 V AC 50/60Hz, 125 V DC, for TeSys GV4. диапазон: TeSys - краткое название устройства: MN - тип устройства или его аксессуаров: расцепитель напряжения - область применения: управление - совместимость серий продукта: TeSys BV4, TeSys GV4 - тип расцепителя напряжения: расцепитель минимального напряжения - напряжение цепи управления: 125 V пост. ток, 110…130 V пер. ток 50/60 Hz. Преимущества: TeSys G. • 90-летняя история инженерного дела;. • технология EverLink обеспечивает длительное соединение;. • двойной вращающийся контакт повышает отключающую способность как Compact NSXm;. • механизм обратного срабатывания для двойной защиты при коротком замыкании.... применения: Благодаря своему дизайну данные компактные, инновационные и высокопроизводительные автоматические выключатели двигателя обеспечивают длительную работу двигателя в самых жестких условиях. Устройства могут быть адаптированы под различные требования и использоваться в различных вариантах применения в таких отраслях промышленности, как: • нефтегазовая;. • водоочистные сооружения;. • горная промышленность;. • энергетика....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Механическая износостойкостьданные поставщика | 20000 циклы |
|---|
Электрические и световые параметры 9
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 110...130 В |
|---|---|
| Номин напряжение питания цепи управ Us AC 60 ГцEF003979 | 110...130 В |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | 125...125 В |
| Тип напряжения управленияEF008242 | AC/DC (перемен./постоян.) |
| Напряжение цепи управленияданные поставщика | 110...130 В пер. ток 50/60 Гц 125 В пост. ток |
| номинальное напряжение изоляцииданные поставщика | 130 В в соответствии с МЭК 60947-1 |
| Потребляемая мощность при удержании, в·аданные поставщика | 7 В·А |
| Предельное напряжение срабатыванияданные поставщика | < 0.35 Un failsafe opening 0,35...0,7 Un possible opening 0,85...1,1 Un enabled closing |
| Тип расцепителя напряженияданные поставщика | расцепитель минимального напряжения |
Материалы и конструкция 1
| Исполнение монтажаданные поставщика | внутренняя устновка |
|---|
Монтаж и подключение 2
| Тип подключенияEF003961 | Соединение с пружинным зажимом |
|---|---|
| Соединения – клеммыданные поставщика | Пружинные зажимы 1 0.5-1.5 мм² - жесткость кабеля: Гибкий Без наконечника |
Классификация и назначение 3
| Область примененияданные поставщика | управлене освещением |
|---|---|
| Серияданные поставщика | TeSys |
| Тип продуктаданные поставщика | расцепитель напряжения |
Прочие характеристики 13
| С задержкойEF001541 | Да |
|---|---|
| Подходит для выключателя-разъединителяEF001543 | Да |
| Подходит для реле перегрузкиEF001545 | Да |
| Подходит для защитного выкл двигателяEF005826 | Да |
| Подходит для силового выключателяEF005863 | Нет |
| Maximum hold-in power consumption in wданные поставщика | 2 Вт |
| Maximum inrush power in vaданные поставщика | 7 В·А |
| Maximum inrush power in wданные поставщика | 2 Вт |
| Время работыданные поставщика | < 50 мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество в одном комплектеданные поставщика | комплект из 1 шт. |
| Краткое название устройстваданные поставщика | MN |
| Совместимость серий продуктаданные поставщика | TeSys GV4 TeSys BV4 |
Размеры и упаковка
Изделие
| Длина зачистки проводовданные поставщика | 8 мм |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.085 × 0.062 × 0.034 см | 0.061 | 0.00017918 | |
| Групповая упаковка | 10 шт. | 0.185 × 0.13 × 0.088 м | 0.684 | 0.0021164 | |
| TRANSPORTING | 160 шт. | 0.4 × 0.3 × 0.3 м | 17.6 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.085 × 0.062 × 0.034 см
- Вес, кг
- 0.061
- Объём, м³
- 0.00017918
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.185 × 0.13 × 0.088 м
- Вес, кг
- 0.684
- Объём, м³
- 0.0021164
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 160 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 17.6
- Объём, м³
- 0.036
- EAN / GTIN
