Выключатель автоматический ВА88-39 3Р 400А 35кА MASTER с электронным расцепителем IEK
IEK · артикул SVA71-3-0400-02
Изображение может отличаться от конкретного исполнения.
IEK

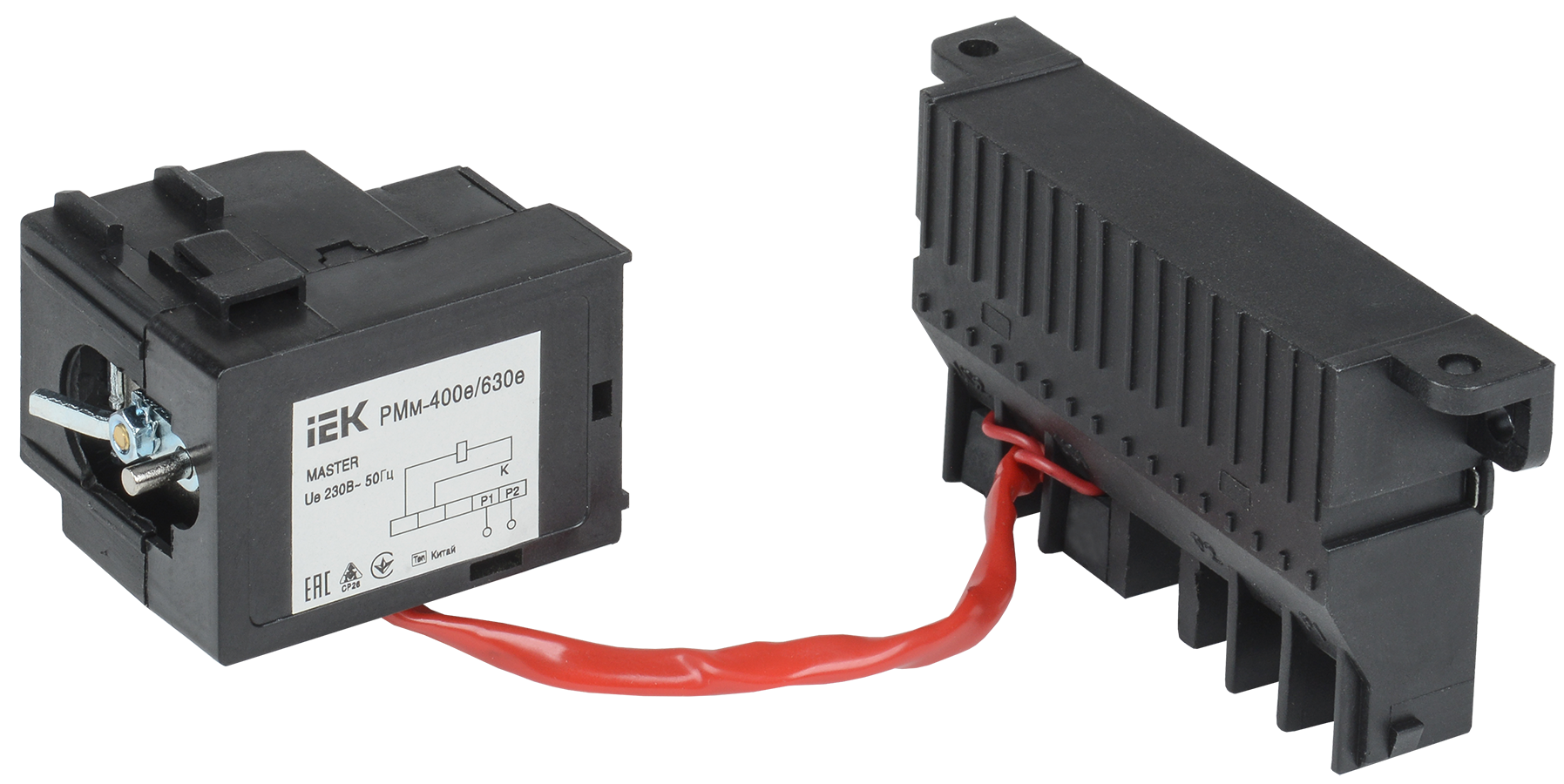

Расцепитель минимального напряжения РМм-400е/630е (РМм-39) для ВА88-39 MASTER с электронным расцепителем IEK
ИсточникКаталог IEK
КлассификацияEC001022
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.С задержкойНет
Подходит для выключателя-разъединителяНет
Подходит для реле перегрузкиНет
Номин напряжение питания цепи управ Us AC 50 Гц230
Номин напряжение питания цепи управ Us AC 60 Гц-
Номин напряж питания цепи управ Us пост тока DC-
Подходит для защитного выкл двигателяНет
Подходит для силового выключателяДа
Описание и назначение
Расцепитель минимального напряжения РМм предназначен для отключения автоматического выключателя ВА88 MASTER при снижении фазного или линейного напряжения на его входе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи меньше 85% от номинального.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 7
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 230 |
|---|---|
| Номин напряжение питания цепи управ Us AC 60 ГцEF003979 | - |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | - |
| Тип напряжения управленияEF008242 | Переменный (AC) |
| Диапазон напряжений срабатывания % от номинальногоданные поставщика | 35...70 |
| Диапазон напряжений удержания % от номинальногоданные поставщика | > 85 |
| Номинальное напряжение изоляцииданные поставщика | 690 В |
Монтаж и подключение 3
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 0 |
|---|---|
| Кол-во норм разомкнутых - НО контактовEF008256 | 0 |
| Количество переключающих контактовEF008257 | 0 |
Прочие характеристики 6
| С задержкойEF001541 | Нет |
|---|---|
| Подходит для выключателя-разъединителяEF001543 | Нет |
| Подходит для реле перегрузкиEF001545 | Нет |
| Подходит для защитного выкл двигателяEF005826 | Нет |
| Подходит для силового выключателяEF005863 | Да |
| Совместимостьданные поставщика | ВА88 серии MASTER |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ БЕЗ ФОРМЫ | 1 шт | 0.08 × 0.08 × 0.06 м | 0.227 | 0.000556 | |
| Групповая упаковка КОРОБКА/БОКС | 5 шт | 0.18 × 0.14 × 0.081 м | 1.133 | 0.002041 | |
| TRANSPORTING ГОФРОКОРОБ | 45 шт | 0.5 × 0.2 × 0.25 м | 10.2 | 0.025 |
-
Базовая единица ПАКЕТ БЕЗ ФОРМЫ
- В упаковке
- 1 шт
- Габариты
- 0.08 × 0.08 × 0.06 м
- Вес, кг
- 0.227
- Объём, м³
- 0.000556
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 5 шт
- Габариты
- 0.18 × 0.14 × 0.081 м
- Вес, кг
- 1.133
- Объём, м³
- 0.002041
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 45 шт
- Габариты
- 0.5 × 0.2 × 0.25 м
- Вес, кг
- 10.2
- Объём, м³
- 0.025
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 1; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
