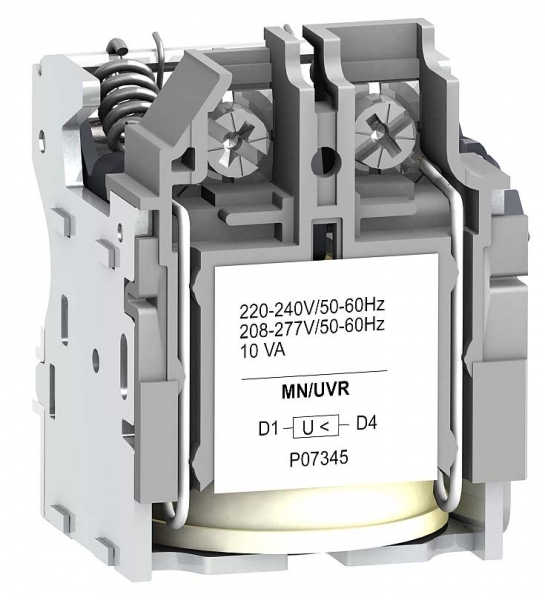

Изображение может отличаться от конкретного исполнения.
Schneider Electric
РАСЦЕПИТЕЛЬ МИНИМАЛЬНОГО НАПРЯЖЕНИЯ MN 250В ПОСТ.ТОКА
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Расцепительминутнапряж. MN 250В постоянный ток. краткое название устройства: MN<br /> - тип устройства или его аксессуаров: расцепитель напряжения<br />Преимущества: Прямой доступ к экономии затрат, безопасность и защита, контроль и измерение параметров электроэнергии, надежность энергоснабжения, простота и удобство. <br />Применения: Применение в системах электроснабжения объектов любого масштаба – от крупнейших промышленных предприятий до офисных зданий для защиты распределительных сетей, генераторов, кабелей большой протяженности, электродвигателей.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 7
| Номин напряж питания цепи управ Us пост тока DCEF003980 | 250...250 В |
|---|---|
| Тип напряжения управленияEF008242 | DC (постоян.) |
| Напряжение цепи управленияданные поставщика | 250 В пост. ток |
| Подача напряжения удержанияданные поставщика | 5 Вт |
| Предельное напряжение срабатыванияданные поставщика | 0,35...0,7 х Un отключение 0,85 x Un включение |
| Пусковая мощностьданные поставщика | 10 Вт |
| Тип расцепителя напряженияданные поставщика | расцепитель минимального напряжения |
Материалы и конструкция 1
| Исполнение монтажаданные поставщика | стационарный |
|---|
Монтаж и подключение 2
| Тип подключенияEF003961 | Соединение с пружинным зажимом |
|---|---|
| Клеммный блокданные поставщика | винтовой зажим0-1.5 мм² |
Классификация и назначение 3
| Область примененияданные поставщика | управлене освещением |
|---|---|
| Серияданные поставщика | ComPact NSX100...250 ComPact NSX400...630 ComPact NSX100...250 DC ComPact NSX100...250 DC PV ComPact NSX400...630 DC ComPact NSX400...630 DC PV Compact |
| Тип продуктаданные поставщика | расцепитель напряжения |
Прочие характеристики 9
| С задержкойEF001541 | Да |
|---|---|
| Подходит для выключателя-разъединителяEF001543 | Нет |
| Подходит для реле перегрузкиEF001545 | Да |
| Подходит для защитного выкл двигателяEF005826 | Нет |
| Подходит для силового выключателяEF005863 | Нет |
| Время срабатыванияданные поставщика | 50 мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Краткое название устройстваданные поставщика | MX |
| Совместимость серий продуктаданные поставщика | Compact NSX EasyPact CVS PowerPact Multistandard Compact NSX DC |
