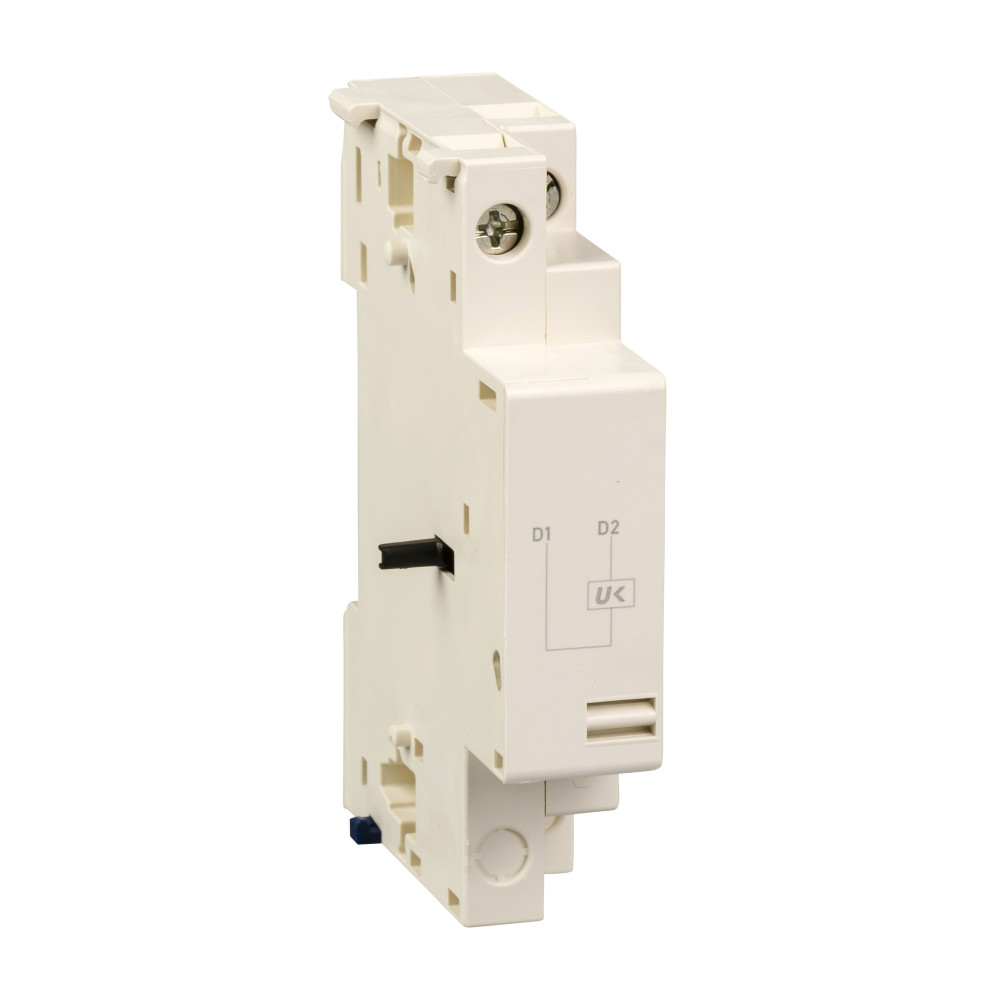

Изображение может отличаться от конкретного исполнения.
Schneider Electric
РАСЦЕПИТЕЛЬ МИНИМ. НАПР.220-240V 50HZ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Расцепитель минимального напряжения 220-240В 50ГЦ. диапазон: TeSys<br /> - краткое название устройства: GVAU<br /> - тип устройства или его аксессуаров: минимальный расцепитель напряжения. <br />Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Механическая износостойкостьданные поставщика | 10000 циклы с GV3P и GV3L 30000 циклы с GV2ME и GV2P |
|---|
Электрические и световые параметры 11
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 220...240 В |
|---|---|
| Тип напряжения управленияEF008242 | AC (перемен.) |
| Напряжение цепи управленияданные поставщика | 220...240 V переменный ток 50 Гц |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное напряжение изоляцииданные поставщика | 600 В переменный ток в соответствии с UL 508 690 В переменный ток в соответствии с IEC 60947-1 600 В переменный ток в соответствии с CSA C22.2 № 14 |
| Потребляемая мощность при срабатыванииданные поставщика | 12-12 В·А переменный ток |
| Потребляемая мощность при удержании, в·аданные поставщика | 3.5-3.5 В·А переменный ток |
| Потребляемая мощность при удержании, втданные поставщика | 1.1-1.1 Вт для постоянный ток сеть |
| Пределы напряжения цепи управленияданные поставщика | 0.85...1.1 Un |
| Предельное напряжение срабатыванияданные поставщика | 0,7...0,35 Un |
| Пусковая мощность, втданные поставщика | 8 Вт постоянный ток |
Монтаж и подключение 2
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Соединения – клеммыданные поставщика | винтовой зажим 1 кабель (-и) 0.75-2.5 мм²гибкий без наконечника винтовой зажим 1 кабель (-и) 1-2.5 мм²жесткий кабель винтовой зажим 2 кабель (-и) 0.75-2.5 мм²гибкий без наконечника винтовой зажим 2 ка |
Механические характеристики 1
| Момент затяжкиданные поставщика | < 1.4 N.m в винтовой зажим |
|---|
Классификация и назначение 4
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Серияданные поставщика | TeSys |
| Серия продуктаданные поставщика | TeSys GV2 TeSys GV3 |
| Тип продуктаданные поставщика | минимальный расцепитель напряжения |
Прочие характеристики 21
| С задержкойEF001541 | Да |
|---|---|
| Подходит для выключателя-разъединителяEF001543 | Да |
| Подходит для реле перегрузкиEF001545 | Да |
| Подходит для защитного выкл двигателяEF005826 | Да |
| Подходит для силового выключателяEF005863 | Нет |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Время работыданные поставщика | 10...15 мс в соответствии с IEC 60947-1 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Код совместимостиданные поставщика | GVAU |
| Количество в одном комплектеданные поставщика | комплект из 10 шт. |
| Коэффициент нагруженияданные поставщика | 1 |
| Краткое название устройстваданные поставщика | GVAU |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Совместимость продуктаданные поставщика | GV2ME GV3L GV3P GV2L GV2LE GV2P |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP111252EN |
