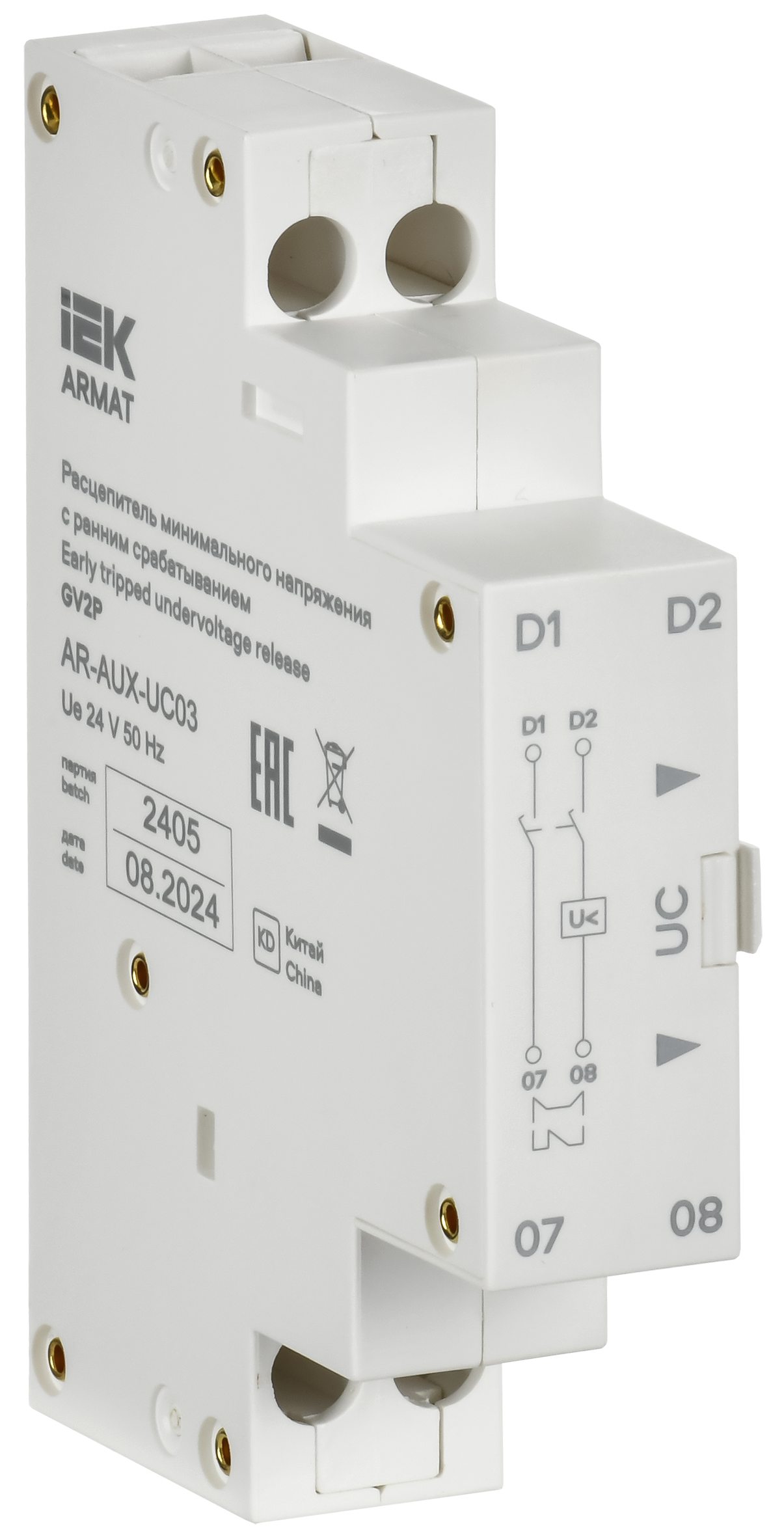

Изображение может отличаться от конкретного исполнения.
IEK
ARMAT Расцепитель минимального напряжения с ранним срабатыванием 24В GV2P IEK
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Расцепитель минимального напряжения для автоматического выключателя защиты двигателя серии ARMAT предназначен для отключения выключателя при недопустимом снижении напряжения сети.
Расцепитель соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 7
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | - |
|---|---|
| Номин напряжение питания цепи управ Us AC 60 ГцEF003979 | - |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | 24 |
| Тип напряжения управленияEF008242 | Постоянный (DC) |
| Диапазон напряжений срабатывания % от номинальногоданные поставщика | 35...70 |
| Диапазон напряжений удержания % от номинальногоданные поставщика | 85...110 |
| Номинальное напряжение изоляцииданные поставщика | 690 В |
Монтаж и подключение 4
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 0 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 0 |
| Количество переключающих контактовEF008257 | 0 |
Прочие характеристики 6
| С задержкойEF001541 | Нет |
|---|---|
| Подходит для выключателя-разъединителяEF001543 | Нет |
| Подходит для реле перегрузкиEF001545 | Нет |
| Подходит для защитного выкл двигателяEF005826 | Нет |
| Подходит для силового выключателяEF005863 | Да |
| Совместимостьданные поставщика | MPCB ARMAT |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 1 шт | 0.12 × 0.14 × 0.005 см | 0.138 | 0.000271 | |
| Групповая упаковка КОРОБКА/БОКС | 10 шт | 0.265 × 0.102 × 0.075 м | 0.4 | 0.002027 | |
| TRANSPORTING ГОФРОКОРОБ | 200 шт | 0.44 × 0.28 × 0.4 м | 8 | 0.04928 |
-
Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 1 шт
- Габариты
- 0.12 × 0.14 × 0.005 см
- Вес, кг
- 0.138
- Объём, м³
- 0.000271
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 10 шт
- Габариты
- 0.265 × 0.102 × 0.075 м
- Вес, кг
- 0.4
- Объём, м³
- 0.002027
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 200 шт
- Габариты
- 0.44 × 0.28 × 0.4 м
- Вес, кг
- 8
- Объём, м³
- 0.04928
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
