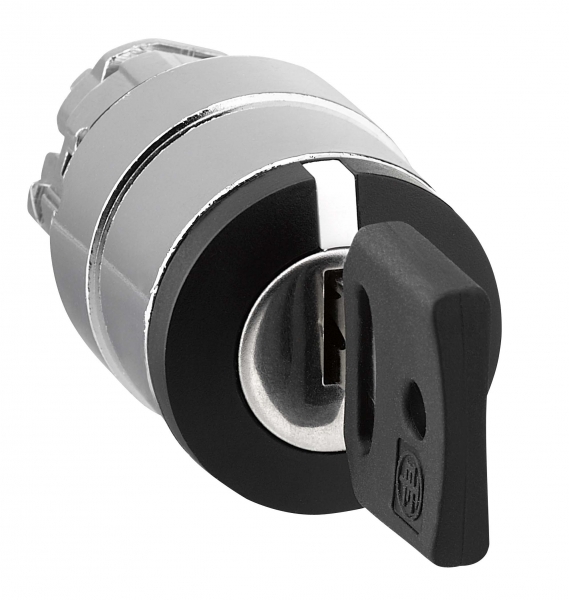

ГОЛОВКА ДЛЯ ПЕРЕКЛ. 22ММ С КЛЮЧЕМ ZB4BG3
ИсточникКаталог Systeme Electric
КлассификацияEC000222
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22.5 мм
Степень защиты (IP), передняя сторонаIP66
Материал переднего кольцаМеталл
Конструкция линзыКруглый (-ая,-ое)
Тип элемента управленияКлюч
Степень защиты (NEMA)13
Количество позиций переключения3
С возможностью подсветкиДа
Описание и назначение
<p>Эта головка с ключом представляет собой универсальный интерфейс для управления машинным оборудованием. Можно легко монтировать и менять этот компонент в подходящих сборных селекторных переключателях с ключом<br /> - сотрудники, имеющие соответствующий допуск, могут использовать его для безопасного переключения между технологическими процессами или режимами работы машины. Корпус со степенью защиты IP66 и IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.<br />Преимущества: Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку. <br />Применения: Промышленность: производители оборудования (для автомобилестроительной, текстильной и лесозаготовительной отраслей), производители электрораспределительных щитов, сфера обслуживания и инфраструктура: производители электрораспределительного оборудования, общественные сооружения, здания, аэропорты.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Степень защиты (IP), передняя сторонаEF003118 | IP66 |
|---|---|
| Степень защиты (NEMA)EF011959 | 13 |
| Механическая износостойкостьданные поставщика | 1000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -40-70 °C |
| Степень защиты ikданные поставщика | IK06 в соответствии с IEC 50102 |
| Степень защиты ipданные поставщика | IP66 в соответствии с МЭК 60529 IP67 IP69 IP69K |
| Степень защиты nemaданные поставщика | NEMA 13 NEMA 4X в единицах производителя |
| Стойкость к мойке под высоким давлениемданные поставщика | 7000000 паскаль в 55 °C, расстояние: 0.1 м |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 5
| Тип элемента управленияEF006976 | Ключ |
|---|---|
| Цвет управляющего элементаEF007167 | Черный |
| Категория перенапряженияданные поставщика | Класс I в соответствии с IEC 60536 |
| Код состава электрической частиданные поставщика | C3 для |
| Параметры управляющего устройстваданные поставщика | черный переключение ключом |
Материалы и конструкция 8
| Цвет переднего кольцаEF002429 | Хром |
|---|---|
| Материал переднего кольцаEF005972 | Металл |
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
| Защитное исполнениеданные поставщика | TH |
| Изоляционный экранданные поставщика | нет |
| Материал окантовкиданные поставщика | хромированный металл |
| Минимальная партия для продажиданные поставщика | 1 |
| Цвет толкателя или линзыданные поставщика | черный |
Механические характеристики 1
| Ударопрочностьданные поставщика | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств |
|---|
Классификация и назначение 6
| Серияданные поставщика | Harmony XB4 |
|---|---|
| Стандартыданные поставщика | EN/IEC 60947-5-5 CSA C22.2 № 14 UL 508 GB 14048.5 EN/IEC 60947-5-1 EN/IEC 60947-5-4 EN/IEC 60947-1 |
| Тип блокировкиданные поставщика | Ключ 455 |
| Тип головкиданные поставщика | стандартный |
| Тип продуктаданные поставщика | головка переключателя с ключом |
| Форма головки сигнального блокаданные поставщика | круглая |
Прочие характеристики 16
| Количество позиций переключенияEF000231 | 3 |
|---|---|
| С возможностью подсветкиEF001142 | Да |
| С пружинно-возвратным механизмомEF001407 | Да |
| С передним кольцомEF006014 | Нет |
| Без самовозврата (с фиксацией)EF007447 | Нет |
| Customizableданные поставщика | 0 |
| Виброустойчивостьданные поставщика | 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Группа продуктовданные поставщика | переключение ключом |
| Код совместимостиданные поставщика | ZB4 |
| Комплектация изделияданные поставщика | основной элемент |
| Краткое название устройстваданные поставщика | ZB4 |
| Операторские данные о положенииданные поставщика | 3 положения +/- 45° |
| Основная группаданные поставщика | переключатель |
| Положение извлечения ключаданные поставщика | центр |
| Сертификатыданные поставщика | LROS (Lloyds register of shipping) RINA GL внесен в список UL BV DNV CSA |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22.5 мм |
|---|---|
| Вес неттоданные поставщика | 0.098 кг |
| Монтажный диаметрданные поставщика | 22 мм |
| Общая высота cadданные поставщика | 72 мм 29 мм |
| Общая ширина cadданные поставщика | 29 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.092 × 0.054 × 0.04 см | 0.103 | 0.00019872 | |
| Групповая упаковка | 5 шт. | 0.033 × 0.26 × 0.086 м | 0.515 | 0.00073788 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.092 × 0.054 × 0.04 см
- Вес, кг
- 0.103
- Объём, м³
- 0.00019872
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 5 шт.
- Габариты
- 0.033 × 0.26 × 0.086 м
- Вес, кг
- 0.515
- Объём, м³
- 0.00073788
- EAN / GTIN
