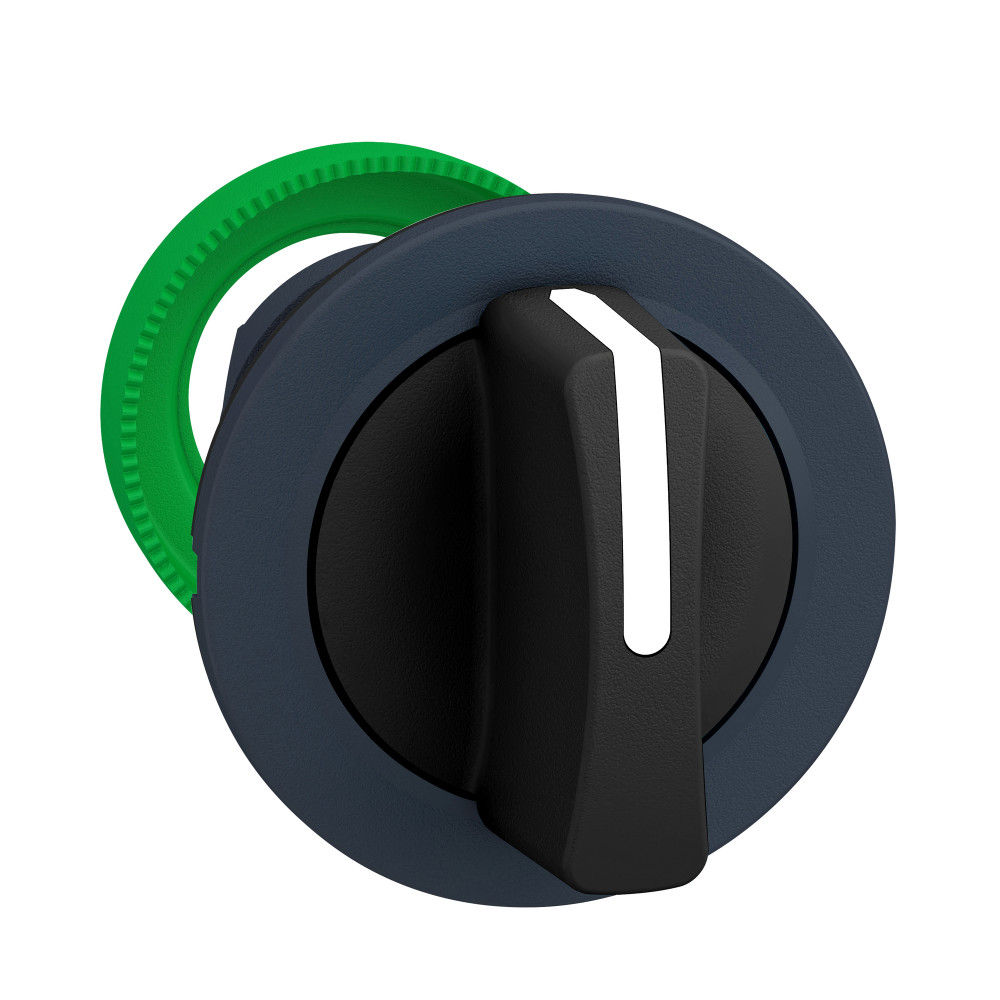

ГОЛ.ПЕР.,ЧЕРН.РУК., УТОП.МОНТ,3ПОЛ,ФИКС.

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ГОЛ.ПЕР.,ЧЕРН.РУК., УТОП.МОНТ,3ПОЛ,ФИКС.

Артикул: ZB5FD3 ETIM-класс: EC000222 EAN: 43606481339254 EAN: 3606481339256 Обновлено: 04.02.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000222
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Диаметр отверстия31 мм
Степень защиты (IP), передняя сторонаIP66
Материал переднего кольцаПластик
Конструкция линзыКруглый (-ая,-ое)
Тип элемента управленияПрочее
Степень защиты (NEMA)13
Количество позиций переключения3
С возможностью подсветкиДа

Описание и назначение

ГОЛ.ПЕР.,ЧЕРН.РУК., УТОП.МОНТ,3ПОЛ,ФИКС.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 9

Степень защиты (IP), передняя сторонаEF003118 IP66
Степень защиты (NEMA)EF011959 13
Механическая износостойкостьданные поставщика 1000000 циклы
Рабочая температураданные поставщика -40-70 °C
Степень защиты ikданные поставщика IK03 в соответствии с IEC 50102
Степень защиты ipданные поставщика IP66 в соответствии с IEC 60529 IP67 в соответствии с IEC 60529 IP69K IP69
Степень защиты nemaданные поставщика NEMA 13 NEMA 4X в единицах производителя
Стойкость к мойке под высоким давлениемданные поставщика 7000000 паскаль в 55 °C, расстояние: 0.1 м
Температура окружающей среды при храненииданные поставщика -40-70 °C

Электрические и световые параметры 6

Тип элемента управленияEF006976 Прочее
Цвет управляющего элементаEF007167 Черный
Категория перенапряженияданные поставщика класс II в соответствии с IEC 60536
Код состава электрической частиданные поставщика C3 для
Не содержит токсичных тяжелых металловданные поставщика да
Параметры управляющего устройстваданные поставщика черный стандартная рукоятка

Материалы и конструкция 8

Цвет переднего кольцаEF002429 Черный
Материал переднего кольцаEF005972 Пластик
Конструкция линзыEF006253 Круглый (-ая,-ое)
Защитное исполнениеданные поставщика TH
Изоляционный экранданные поставщика Да
Материал окантовкиданные поставщика dark grey plastic
Минимальная партия для продажиданные поставщика 1
Цвет толкателя или линзыданные поставщика черный

Механические характеристики 1

Ударопрочностьданные поставщика 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств

Классификация и назначение 7

Информация об исключениях по регламенту rohsданные поставщика да
Серия продуктаданные поставщика Harmony XB5
Стандартыданные поставщика UL 508 EN/IEC 60947-1 EN/IEC 60947-5-4 JIS C8201-5-1 EN/IEC 60947-5-1 CSA C22.2 № 14 JIS C8201-1
Тип головкиданные поставщика built-in-flush
Тип продуктаданные поставщика головка переключателя
Тип рукояткиданные поставщика с фиксацией
Форма головки сигнального блокаданные поставщика круглая

Прочие характеристики 23

Количество позиций переключенияEF000231 3
С возможностью подсветкиEF001142 Да
С пружинно-возвратным механизмомEF001407 Да
С передним кольцомEF006014 Нет
Без самовозврата (с фиксацией)EF007447 Нет
Gcr bridgeданные поставщика ZB5FDCUST01
Виброустойчивостьданные поставщика 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Группа продуктовданные поставщика Без подсветки
Директива ec rohsданные поставщика Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Код совместимостиданные поставщика ZB5
Комплектация изделияданные поставщика basic element
Краткое название устройстваданные поставщика ZB5
Не содержит особо опасных веществ согласно декларации reachданные поставщика да
Не содержит ртутиданные поставщика да
Операторские данные о положенииданные поставщика 3 положения +/- 45°
Основная группаданные поставщика переключатель
Профиль кругооборотаданные поставщика ENVEOLI1710010EN
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика X
Сертификатыданные поставщика внесен в список UL GL DNV LROS (Lloyds register of shipping) BV CSA RINA
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Экологическая отчетнстьданные поставщика ENVPEP1710010EN

Размеры и упаковка

Изделие

Диаметр отверстияEF000079 31 мм
Монтажный диаметрданные поставщика 30 мм
Общая высота cadданные поставщика 46 мм 37 мм
Общая ширина cadданные поставщика 37 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.062 × 0.053 × 0.044 см 0.028 0.00014458 3606481339256
TRANSPORTING 80 шт. 0.4 × 0.3 × 0.15 м 2.578 0.018 43606481339254

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.062 × 0.053 × 0.044 см
    Вес, кг
    0.028
    Объём, м³
    0.00014458
    EAN / GTIN
    3606481339256

  • TRANSPORTING

    В упаковке
    80 шт.
    Габариты
    0.4 × 0.3 × 0.15 м
    Вес, кг
    2.578
    Объём, м³
    0.018
    EAN / GTIN
    43606481339254
