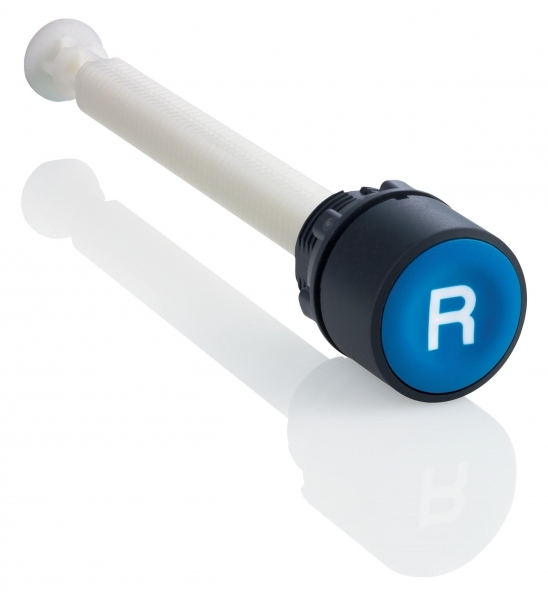

КНОПКА СБРОСА 22ММ СИНЯЯ
ИсточникКаталог Systeme Electric
КлассификацияEC000221
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22.5 мм
Тип кнопкиПлоская (-ий)
Степень защиты (IP), передняя сторонаIP66
Материал переднего кольцаПластик
Конструкция линзыКруглый (-ая,-ое)
Степень защиты (NEMA), лицевая сторона4X
Цвет кнопкиСиний
С возможностью подсветкиДа
Описание и назначение
<p>Кнопка сброса 22 мм синяя. серия продукта: Harmony XB5<br /> - краткое название устройства: XB5<br /> - материал крепежной основы: пластик<br /> - монтажный диаметр: 22 мм<br /> - дальность срабатывания: 17.120 мм. <br />Преимущества: Элементы конструкции визуально различимы с большого расстояния благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.<br />Применения: в средах, где необходима хорошая устойчивость к химическим веществам и/или двойная электрическая изоляция. </p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Степень защиты (IP), передняя сторонаEF003118 | IP66 |
|---|---|
| Степень защиты (NEMA), лицевая сторонаEF011961 | 4X |
| Механическая износостойкостьданные поставщика | 5000000 циклы |
| Рабочая температураданные поставщика | -40-70 °C |
| Степень защиты ikданные поставщика | IK03 в соответствии с IEC 50102 |
| Степень защиты ipданные поставщика | IP66 в соответствии с IEC 60529 |
| Степень защиты nemaданные поставщика | NEMA 4X |
| Стойкость к мойке под высоким давлениемданные поставщика | 7000000 паскаль в 55 °C, расстояние: 0.1 м |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 4
| Количество установочных мест/ управляющих элементовEF001372 | 1 |
|---|---|
| Класс защиты от поражения электр. токомданные поставщика | класс II в соответствии с IEC 60536 |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| Параметры управляющего устройстваданные поставщика | синий потайной, R (белый) |
Материалы и конструкция 9
| Цвет кнопкиEF000190 | Синий |
|---|---|
| Цвет переднего кольцаEF002429 | Черный |
| С защитн. плафоном/крышкойEF005500 | Да |
| Материал переднего кольцаEF005972 | Пластик |
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
| Защитное исполнениеданные поставщика | TH |
| Изоляционный экранданные поставщика | нет |
| Материал крепежной основыданные поставщика | пластик |
| Материал окантовкиданные поставщика | dark grey plastic |
Классификация и назначение 7
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | Harmony XB5 |
| Стандартыданные поставщика | EN/IEC 60947-1 |
| Тип головкиданные поставщика | standard |
| Тип продуктаданные поставщика | manual overload reset push-button |
| Форма головки сигнального блокаданные поставщика | круглая |
Прочие характеристики 21
| С возможностью подсветкиEF001142 | Да |
|---|---|
| С пружинно-возвратным механизмомEF001407 | Нет |
| С маркировкой/обозначениемEF001537 | Нет |
| С передним кольцомEF006014 | Нет |
| Без самовозврата (с фиксацией)EF007447 | Да |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Дальность срабатыванияданные поставщика | 17-120 мм |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | XB5 |
| Комплектация изделияданные поставщика | механизм в сборе |
| Краткое название устройстваданные поставщика | XB5 |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | ENVEOLI1710010EN |
| Рабочий ходданные поставщика | 10 мм |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Сертификатыданные поставщика | внесен в список UL |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP1710010EN |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22.5 мм |
|---|---|
| Монтажный диаметрданные поставщика | 22 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.053 × 0.13 × 0.045 см | 0.038 | 0.00031005 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.053 × 0.13 × 0.045 см
- Вес, кг
- 0.038
- Объём, м³
- 0.00031005
- EAN / GTIN
