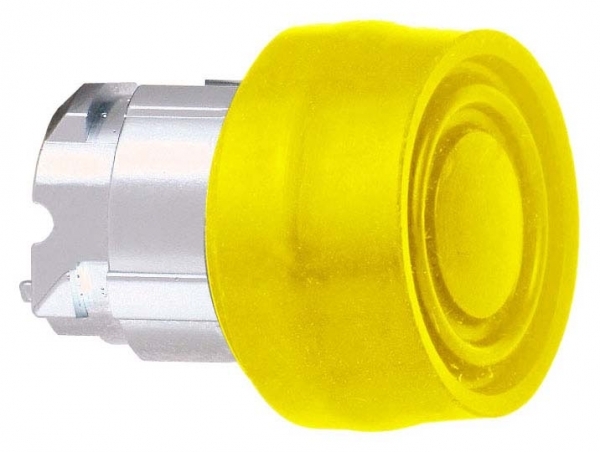

ГОЛОВКА КНОПКИ ZB4BP5S

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ГОЛОВКА КНОПКИ ZB4BP5S

Артикул: ZB4BP5S ETIM-класс: EC000221 EAN: 43389110999332 Обновлено: 03.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000221
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Диаметр отверстия22.5 мм
Тип кнопкиПлоская (-ий)
Степень защиты (IP), передняя сторонаIP66
Материал переднего кольцаМеталл
Конструкция линзыКруглый (-ая,-ое)
Степень защиты (NEMA), лицевая сторонаПрочее
Цвет кнопкиЖелтый
С возможностью подсветкиДа

Описание и назначение

<p>Головка для кнопки 22 мм желтая. серия продукта: Harmony XB4<br /> - краткое название устройства: ZB4<br /> - монтажный диаметр: 22 мм<br /> - доп. информация для толкателя: цветной колпачок. <br />Преимущества: Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку. <br />Применения: Промышленность: производители оборудования (для автомобилестроительной, текстильной и лесозаготовительной отраслей), производители электрораспределительных щитов, сфера обслуживания и инфраструктура: производители электрораспределительного оборудования, общественные сооружения, здания, аэропорты.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты (IP), передняя сторонаEF003118 IP66
Степень защиты (NEMA), лицевая сторонаEF011961 Прочее
Механическая износостойкостьданные поставщика 10000000 циклы
Рабочая температура окружающей средыданные поставщика -40-70 °C
Степень защиты ipданные поставщика IP66 в соответствии с МЭК 60529 IP67 IP69 IP69K
Степень защиты nemaданные поставщика NEMA 13 NEMA 4X
Температура окружающей среды при храненииданные поставщика -40-70 °C

Электрические и световые параметры 4

Количество установочных мест/ управляющих элементовEF001372 1
Категория перенапряженияданные поставщика Класс I в соответствии с IEC 60536
Код состава электрической частиданные поставщика C1 для
Параметры управляющего устройстваданные поставщика желтый потайной, без маркировки

Материалы и конструкция 10

Цвет кнопкиEF000190 Желтый
Цвет переднего кольцаEF002429 Хром
С защитн. плафоном/крышкойEF005500 Да
Материал переднего кольцаEF005972 Металл
Конструкция линзыEF006253 Круглый (-ая,-ое)
Защитное исполнениеданные поставщика TH
Изоляционный экранданные поставщика нет
Материал окантовкиданные поставщика хромированный металл
Минимальная партия для продажиданные поставщика 1
Цвет толкателя или линзыданные поставщика желтый

Механические характеристики 2

Степень ударостойкости ikданные поставщика IK06 в соответствии с IEC 50102
Ударопрочностьданные поставщика 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств

Классификация и назначение 8

Тип кнопкиEF001546 Плоская (-ий)
Доп. информация для толкателяданные поставщика цветной колпачок
Серияданные поставщика Harmony XB4
Стандартыданные поставщика EN/IEC 60947-5-5 CSA C22.2 № 14 UL 508 EN/IEC 60947-5-1 EN/IEC 60947-1 EN/IEC 60947-5-4 JIS C8201-5-1 JIS C8201-1
Тип головкиданные поставщика стандартный
Тип продуктаданные поставщика головка для кнопки без подсветки
Тип рукояткиданные поставщика с возвратом
Форма головки сигнального блокаданные поставщика круглая

Прочие характеристики 16

С возможностью подсветкиEF001142 Да
С пружинно-возвратным механизмомEF001407 Нет
С маркировкой/обозначениемEF001537 Да
С передним кольцомEF006014 Нет
Без самовозврата (с фиксацией)EF007447 Да
Customizableданные поставщика 0
Виброустойчивостьданные поставщика 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Группа продуктовданные поставщика силиконовый колпачок толкателя
Код совместимостиданные поставщика ZB4
Комплектация изделияданные поставщика основной элемент
Краткое название устройстваданные поставщика ZB4
Основная группаданные поставщика кнопка
С маркировкойданные поставщика без маркировки
Сертификатыданные поставщика DNV BV GL LROS (Lloyds register of shipping) RINA внесен в список UL CSA
Совместимость продуктаданные поставщика держатель легенды

Размеры и упаковка

Изделие

Диаметр отверстияEF000079 22.5 мм
Монтажный диаметрданные поставщика 22 мм
Общая высота cadданные поставщика 33 мм 30 мм
Общая ширина cadданные поставщика 30 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
TRANSPORTING 50 шт. 0.4 × 0.3 × 0.15 м 1.754 0.018 43389110999332

  • TRANSPORTING

    В упаковке
    50 шт.
    Габариты
    0.4 × 0.3 × 0.15 м
    Вес, кг
    1.754
    Объём, м³
    0.018
    EAN / GTIN
    43389110999332
