ШКАФ S3D 400Х400Х200
Systeme Electric · артикул NSYS3D4420
{# nginx отдаёт статику с expires 30d и без версионирования: без метки вернувшийся посетитель получил бы новую разметку со старым CSS. #}

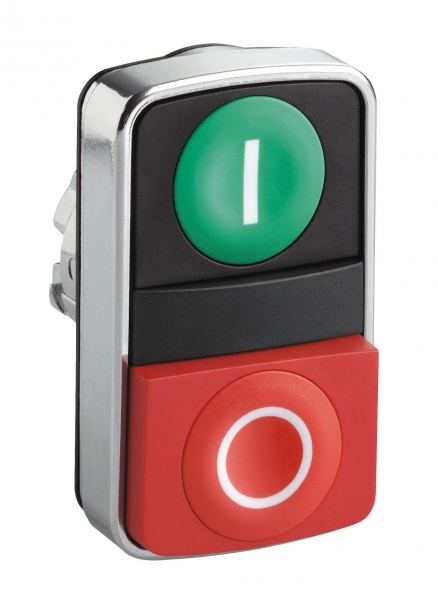

Изображение может отличаться от конкретного исполнения.
Schneider Electric
Инженерный маршрут
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.<p>Эта кнопка с двумя головками представляет собой универсальный интерфейс для управления машинным оборудованием. Можно легко монтировать и менять этот компонент в сборных кнопочных блоках и блоках контактов: сборка выполняется путем защелкивания. Данная конструкция хорошо видна на расстоянии благодаря яркому цвету и легко распознается на ощупь благодаря утапливаемым и выступающим компонентам: таким образом, ошибки в управлении машиной сводятся к минимуму. Корпус со степенью защиты IP66/IP67/IP69/IP69K защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.<br />Преимущества: Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку. <br />Применения: Промышленность: производители оборудования (для автомобилестроительной, текстильной и лесозаготовительной отраслей), производители электрораспределительных щитов, сфера обслуживания и инфраструктура: производители электрораспределительного оборудования, общественные сооружения, здания, аэропорты.</p>
Единая классификация и данные поставщика
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
| Степень защиты (IP), передняя сторонаEF003118 | IP66 |
|---|---|
| Степень защиты (NEMA), лицевая сторонаEF011961 | 13 |
| Механическая износостойкостьданные поставщика | 1000000 циклы |
| Рабочая температураданные поставщика | -40-70 °C |
| Степень защиты ikданные поставщика | IK03 в соответствии с IEC 50102 |
| Степень защиты ipданные поставщика | IP69 в соответствии с IEC 60529 IP66 в соответствии с IEC 60529 IP69K |
| Степень защиты nemaданные поставщика | NEMA 13 NEMA 4X |
| Стойкость к мойке под высоким давлениемданные поставщика | 7000000 паскаль в 55 °C, расстояние: 0.1 м |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Количество установочных мест/ управляющих элементовEF001372 | 2 |
|---|---|
| Класс защиты от поражения электр. токомданные поставщика | класс I в соответствии с IEC 60536 |
| Код состава электрической частиданные поставщика | C3 для |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| Описание управляющего устройстваданные поставщика | зеленый ''I'' - красный ''O'' |
| Параметры управляющего устройстваданные поставщика | 1 потайной - 1 выступающий толкатель кнопки |
| Параметры управляющего устройстваданные поставщика | зеленый потайной, I (белый) красный выступающий, O (белый) |
| Цвет кнопкиEF000190 | Красный/зеленый |
|---|---|
| Цвет переднего кольцаEF002429 | Хром |
| С защитн. плафоном/крышкойEF005500 | Да |
| Материал переднего кольцаEF005972 | Металл |
| Конструкция линзыEF006253 | Прямоугольн. |
| Изоляционный экранданные поставщика | нет |
| Материал окантовкиданные поставщика | хромированный металл |
| Минимальная партия для продажиданные поставщика | 1 |
| Цвет маркировкиданные поставщика | белый/белый белая маркировка колпачков толкателей зеленого, красного и черного цветов черная маркировка белого колпачка толкателя |
| Цвет толкателя или линзыданные поставщика | зеленый/красный |
| Ударопрочностьданные поставщика | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств |
|---|
| Тип кнопкиEF001546 | Высокий (-ая) |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | Harmony XB4 |
| Стандартыданные поставщика | EN/IEC 60947-5-4 EN/IEC 60947-1 EN/IEC 60947-5-1 JIS C8201-5-1 UL 508 CSA C22.2 № 14 EN/IEC 60947-5-5 JIS C8201-1 |
| Тип головкиданные поставщика | standard |
| Тип продуктаданные поставщика | головка для кнопки с двумя головками |
| Тип рукояткиданные поставщика | с возвратом |
| Форма головки сигнального блокаданные поставщика | прямоугольный |
| С возможностью подсветкиEF001142 | Да |
|---|---|
| С пружинно-возвратным механизмомEF001407 | Нет |
| С маркировкой/обозначениемEF001537 | Нет |
| С передним кольцомEF006014 | Нет |
| Без самовозврата (с фиксацией)EF007447 | Да |
| Виброустойчивостьданные поставщика | 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Группа продуктовданные поставщика | Потайной/Выступающий с маркировкой |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | ZB4 |
| Комплектация изделияданные поставщика | basic element |
| Краткое название устройстваданные поставщика | ZB4 |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Основная группаданные поставщика | Двойные головки |
| Профиль кругооборотаданные поставщика | ENVEOLI1808008EN |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| С маркировкойданные поставщика | I/O |
| Сертификатыданные поставщика | GL RINA CSA DNV внесен в список UL LROS (Lloyds register of shipping) BV |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP1808008EN |
| Диаметр отверстияEF000079 | 22.5 мм |
|---|---|
| Монтажный диаметрданные поставщика | 22 мм |
