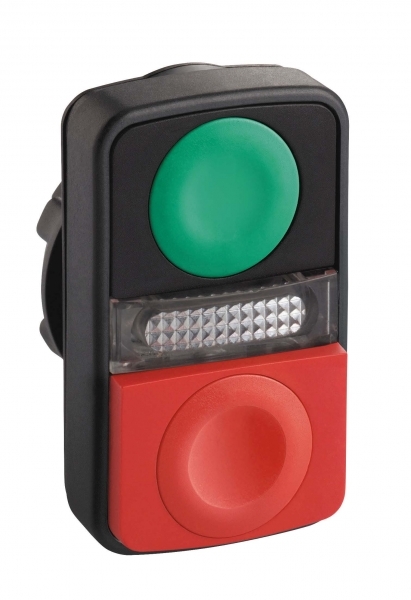

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ГОЛОВКА КНОПКИ ДВОЙНАЯ БЕЗ МАРКИРОВКИ ZB5AL7340
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Головка двойной кнопки 22 мм без маркировки. серия продукта: Harmony XB5<br /> - краткое название устройства: ZB5<br /> - монтажный диаметр: 22 мм<br /> - параметры управляющего устройства: 1 потайной<br /> - 1 выступающий толкатель кнопки<br /> - описание управляющего устройства: зеленый без маркировки<br /> - красный без маркировки. <br />Преимущества: Широкая линейка закрытых пускателей прямого включения и устройств плавного пуска, отличающихся простотой использования и установки. Эти компактные, эргономические пускатели можно установить как на стене, так и непосредственно на оборудовании. <br />Применение: Промышленность, инфраструктура, здания и т.д., любое оборудование, требующее использования, пускателей прямого включения напряжения для пуска и останова электродвигателей, плавного пуска. </p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Степень защиты (IP), передняя сторонаEF003118 | Прочее |
|---|---|
| Степень защиты (NEMA), лицевая сторонаEF011961 | Прочее |
| Механическая износостойкостьданные поставщика | 1000000 циклы |
| Рабочая температураданные поставщика | -25-70 °C |
| Степень защиты ikданные поставщика | IK03 в соответствии с IEC 50102 |
| Степень защиты ipданные поставщика | IP66 в соответствии с IEC 60529 IP69K в соответствии с IEC 60529 |
| Степень защиты nemaданные поставщика | NEMA 13 NEMA 4X |
| Стойкость к мойке под высоким давлениемданные поставщика | 7000000 паскаль в 55 °C, расстояние: 0.1 м |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 6
| Количество установочных мест/ управляющих элементовEF001372 | 2 |
|---|---|
| Класс защиты от поражения электр. токомданные поставщика | класс II в соответствии с IEC 60536 |
| Код состава электрической частиданные поставщика | C3 для |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| Описание управляющего устройстваданные поставщика | зеленый без маркировки - красный без маркировки |
| Параметры управляющего устройстваданные поставщика | 1 потайной - 1 выступающий толкатель кнопки зеленый потайной, без маркировки красный выступающий, без маркировки |
Материалы и конструкция 11
| Цвет кнопкиEF000190 | Красный/зеленый |
|---|---|
| Цвет переднего кольцаEF002429 | Черный |
| С защитн. плафоном/крышкойEF005500 | Да |
| Материал переднего кольцаEF005972 | Пластик |
| Конструкция линзыEF006253 | Прямоугольн. |
| Защитное исполнениеданные поставщика | TH |
| Изоляционный экранданные поставщика | нет |
| Материал окантовкиданные поставщика | dark grey plastic |
| Минимальная партия для продажиданные поставщика | 1 |
| Цвет маркировкиданные поставщика | белая маркировка колпачков толкателей зеленого, красного и черного цветов черная маркировка белого колпачка толкателя |
| Цвет толкателя или линзыданные поставщика | зеленый/красный |
Механические характеристики 1
| Ударопрочностьданные поставщика | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств |
|---|
Классификация и назначение 8
| Тип кнопкиEF001546 | Высокий (-ая) |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | Harmony XB5 |
| Стандартыданные поставщика | EN/IEC 60947-5-4 EN/IEC 60947-5-1 JIS C8201-5-1 EN/IEC 60947-1 UL 508 CSA C22.2 № 14 JIS C8201-1 |
| Тип головкиданные поставщика | standard |
| Тип продуктаданные поставщика | головка для кнопки с двумя головками |
| Тип рукояткиданные поставщика | с возвратом |
| Форма головки сигнального блокаданные поставщика | прямоугольный |
Прочие характеристики 23
| С возможностью подсветкиEF001142 | Да |
|---|---|
| С пружинно-возвратным механизмомEF001407 | Нет |
| С маркировкой/обозначениемEF001537 | Да |
| С передним кольцомEF006014 | Нет |
| Без самовозврата (с фиксацией)EF007447 | Да |
| Виброустойчивостьданные поставщика | 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Группа продуктовданные поставщика | Потайной/Выступающий без маркировки |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | ZB5 |
| Комплектация изделияданные поставщика | basic element |
| Краткое название устройстваданные поставщика | ZB5 |
| Наименование постаданные поставщика | XALD 1 вырез |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Основная группаданные поставщика | Двойные головки |
| Профиль кругооборотаданные поставщика | ENVEOLI1710010EN |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| С маркировкойданные поставщика | без маркировки |
| Сертификатыданные поставщика | BV DNV CSA RINA GL LROS (Lloyds register of shipping) внесен в список UL |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP1710010EN |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22.5 мм |
|---|---|
| Монтажный диаметрданные поставщика | 22 мм |
| Общая высота cadданные поставщика | 50 мм 35 мм |
| Общая ширина cadданные поставщика | 30 мм |
