ГОЛОВКА ДЛЯ КНОПКИ ZB4BA48

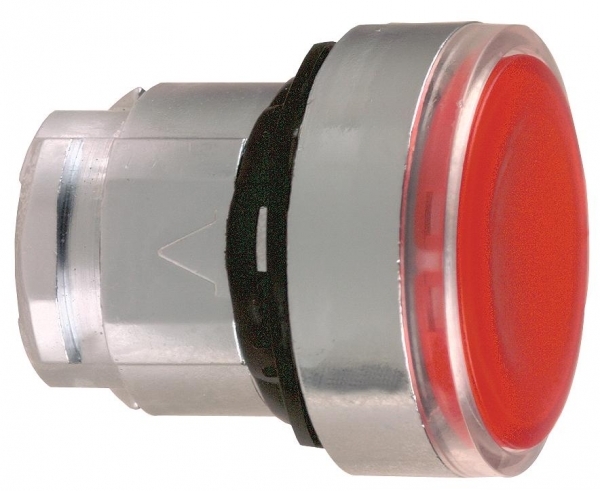

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ГОЛОВКА ДЛЯ КНОПКИ ZB4BA48

Артикул: ZB4BA48 ETIM-класс: EC000221 EAN: 53389110887728 EAN: 3389110887723 Обновлено: 15.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000221
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Диаметр отверстия22.5 мм
Тип кнопкиПлоская (-ий)
Степень защиты (IP), передняя сторонаIP66
Материал переднего кольцаМеталл
Конструкция линзыКруглый (-ая,-ое)
Степень защиты (NEMA), лицевая сторонаПрочее
Цвет кнопкиКрасный
С возможностью подсветкиДа

Описание и назначение

<p>Головка для кнопки 22 мм красная. серия продукта: Harmony XB4<br /> - краткое название устройства: ZB4<br /> - совместимость изделий: встроенный светодиод<br /> - монтажный диаметр: 22 мм<br /> - доп. информация для толкателя: для вставки маркировки. <br />Преимущества: Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку. <br />Применения: Промышленность: производители оборудования (для автомобилестроительной, текстильной и лесозаготовительной отраслей), производители электрораспределительных щитов, сфера обслуживания и инфраструктура: производители электрораспределительного оборудования, общественные сооружения, здания, аэропорты.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Степень защиты (IP), передняя сторонаEF003118 IP66
Степень защиты (NEMA), лицевая сторонаEF011961 Прочее
Механическая износостойкостьданные поставщика 10000000 циклы
Рабочая температура окружающей средыданные поставщика -40-70 °C
Степень защиты ipданные поставщика IP66 в соответствии с МЭК 60529 IP67 IP69 IP69K
Степень защиты nemaданные поставщика NEMA 13 NEMA 4X
Стойкость к мойке под высоким давлениемданные поставщика 7000000 паскаль в 55 °C, расстояние: 0.1 м
Температура окружающей среды при храненииданные поставщика -40-70 °C

Электрические и световые параметры 4

Количество установочных мест/ управляющих элементовEF001372 1
Категория перенапряженияданные поставщика Класс I в соответствии с IEC 60536
Код состава электрической частиданные поставщика M1 для
Параметры управляющего устройстваданные поставщика красный потайной, без маркировки

Материалы и конструкция 10

Цвет кнопкиEF000190 Красный
Цвет переднего кольцаEF002429 Хром
С защитн. плафоном/крышкойEF005500 Да
Материал переднего кольцаEF005972 Металл
Конструкция линзыEF006253 Круглый (-ая,-ое)
Защитное исполнениеданные поставщика TH
Изоляционный экранданные поставщика нет
Материал окантовкиданные поставщика хромированный металл
Минимальная партия для продажиданные поставщика 1
Цвет толкателя или линзыданные поставщика красный

Механические характеристики 2

Степень ударостойкости ikданные поставщика IK06 в соответствии с EN 50102
Ударопрочностьданные поставщика 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств

Классификация и назначение 8

Тип кнопкиEF001546 Плоская (-ий)
Доп. информация для толкателяданные поставщика для вставки маркировки
Серияданные поставщика Harmony XB4
Стандартыданные поставщика JIS C8201-5-1 UL 508 EN/IEC 60947-5-5 EN/IEC 60947-1 CSA C22.2 № 14 EN/IEC 60947-5-1 EN/IEC 60947-5-4 JIS C8201-1
Тип головкиданные поставщика стандартный
Тип продуктаданные поставщика головка для кнопки с подсветкой
Тип рукояткиданные поставщика с возвратом
Форма головки сигнального блокаданные поставщика круглая

Прочие характеристики 16

С возможностью подсветкиEF001142 Да
С пружинно-возвратным механизмомEF001407 Нет
С маркировкой/обозначениемEF001537 Да
С передним кольцомEF006014 Нет
Без самовозврата (с фиксацией)EF007447 Да
Customizableданные поставщика 0
Виброустойчивостьданные поставщика 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Группа продуктовданные поставщика потайной толкатель под маркировку
Код совместимостиданные поставщика ZB4
Комплектация изделияданные поставщика основной элемент
Краткое название устройстваданные поставщика ZB4
Основная группаданные поставщика кнопка с подсветкой
С маркировкойданные поставщика без маркировки
Сертификатыданные поставщика LROS (Lloyds register of shipping) GL RINA DNV внесен в список UL CSA BV
Совместимость продуктаданные поставщика встроенный светодиод

Размеры и упаковка

Изделие

Диаметр отверстияEF000079 22.5 мм
Вес неттоданные поставщика 0.028 кг
Монтажный диаметрданные поставщика 22 мм
Общая высота cadданные поставщика 30 мм 29 мм
Общая ширина cadданные поставщика 29 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.053 × 0.034 × 0.056 см 0.029 0.00010091 3389110887723
Групповая упаковка 5 шт. 0.265 × 0.034 × 0.056 м 0.147 0.00050456 53389110887728

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.053 × 0.034 × 0.056 см
    Вес, кг
    0.029
    Объём, м³
    0.00010091
    EAN / GTIN
    3389110887723

  • Групповая упаковка

    В упаковке
    5 шт.
    Габариты
    0.265 × 0.034 × 0.056 м
    Вес, кг
    0.147
    Объём, м³
    0.00050456
    EAN / GTIN
    53389110887728
