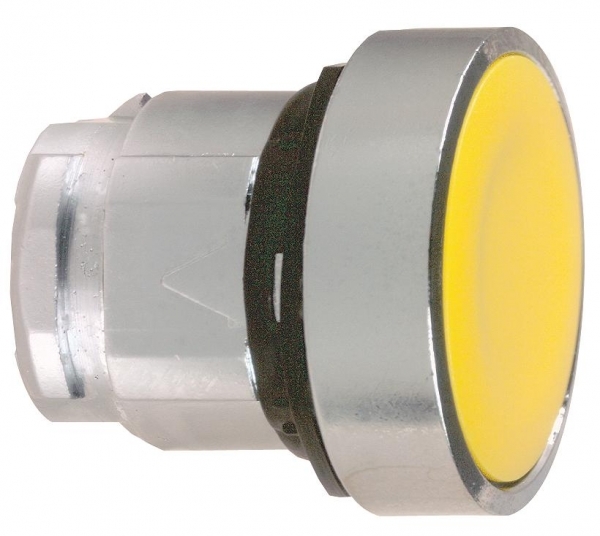

ГОЛОВКА ДЛЯ КНОПКИ 22ММ ЖЕЛТАЯ ZB4BA5
ИсточникКаталог Systeme Electric
КлассификацияEC000221
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22.5 мм
Цвет кнопкиЖелтый
Тип кнопкиПлоская (-ий)
Цвет переднего кольцаХром
Степень защиты (IP), передняя сторонаIP66
Материал переднего кольцаМеталл
Конструкция линзыКруглый (-ая,-ое)
Степень защиты (NEMA), лицевая сторона13
Описание и назначение
<p>Эта головка для кнопки представляет собой эргономичный интерфейс для управления машинным оборудованием. Можно легко монтировать и менять этот компонент в сборных кнопочных блоках и блоках контактов: сборка выполняется путем защелкивания. Корпус со степенью защиты IP66/IP67/IP69/IP69K защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.<br />Преимущества: Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку. <br />Применения: Промышленность: производители оборудования (для автомобилестроительной, текстильной и лесозаготовительной отраслей), производители электрораспределительных щитов, сфера обслуживания и инфраструктура: производители электрораспределительного оборудования, общественные сооружения, здания, аэропорты.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты (IP), передняя сторонаEF003118 | IP66 |
|---|---|
| Степень защиты (NEMA), лицевая сторонаEF011961 | 13 |
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -40-70 °C |
| Степень защиты ipданные поставщика | IP66 в соответствии с МЭК 60529 IP67 IP69 IP69K |
| Степень защиты nemaданные поставщика | NEMA 13 NEMA 4X |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 4
| Количество установочных мест/ управляющих элементовEF001372 | 1 |
|---|---|
| Категория перенапряженияданные поставщика | Класс I в соответствии с IEC 60536 |
| Код состава электрической частиданные поставщика | C1 для |
| Параметры управляющего устройстваданные поставщика | желтый потайной, без маркировки |
Материалы и конструкция 10
| Цвет кнопкиEF000190 | Желтый |
|---|---|
| Цвет переднего кольцаEF002429 | Хром |
| С защитн. плафоном/крышкойEF005500 | Да |
| Материал переднего кольцаEF005972 | Металл |
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
| Защитное исполнениеданные поставщика | TH |
| Изоляционный экранданные поставщика | Да |
| Материал окантовкиданные поставщика | хромированный металл |
| Минимальная партия для продажиданные поставщика | 1 |
| Цвет толкателя или линзыданные поставщика | желтый |
Механические характеристики 2
| Степень ударостойкости ikданные поставщика | IK06 в соответствии с IEC 50102 |
|---|---|
| Ударопрочностьданные поставщика | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств |
Классификация и назначение 7
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Серияданные поставщика | Harmony XB4 |
| Стандартыданные поставщика | UL 508 EN/IEC 60947-5-5 EN/IEC 60947-5-4 EN/IEC 60947-5-1 JIS C8201-5-1 CSA C22.2 № 14 EN/IEC 60947-1 JIS C8201-1 |
| Тип головкиданные поставщика | стандартный |
| Тип продуктаданные поставщика | головка для кнопки без подсветки |
| Тип рукояткиданные поставщика | с возвратом |
| Форма головки сигнального блокаданные поставщика | круглая |
Прочие характеристики 16
| С возможностью подсветкиEF001142 | Да |
|---|---|
| С пружинно-возвратным механизмомEF001407 | Нет |
| С маркировкой/обозначениемEF001537 | Да |
| С передним кольцомEF006014 | Нет |
| Без самовозврата (с фиксацией)EF007447 | Да |
| Customizableданные поставщика | 1 |
| Gcr bridgeданные поставщика | ZB4BACUST01 |
| Виброустойчивостьданные поставщика | 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Группа продуктовданные поставщика | Потайной толкатель без подсветки |
| Код совместимостиданные поставщика | ZB4 |
| Комплектация изделияданные поставщика | основной элемент |
| Краткое название устройстваданные поставщика | ZB4 |
| Основная группаданные поставщика | кнопка |
| С маркировкойданные поставщика | без маркировки |
| Сертификатыданные поставщика | LROS (Lloyds register of shipping) CSA DNV внесен в список UL GL BV RINA |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22.5 мм |
|---|---|
| Монтажный диаметрданные поставщика | 22 мм |
| Общая высота cadданные поставщика | 28 мм 29 мм |
| Общая ширина cadданные поставщика | 29 мм |
