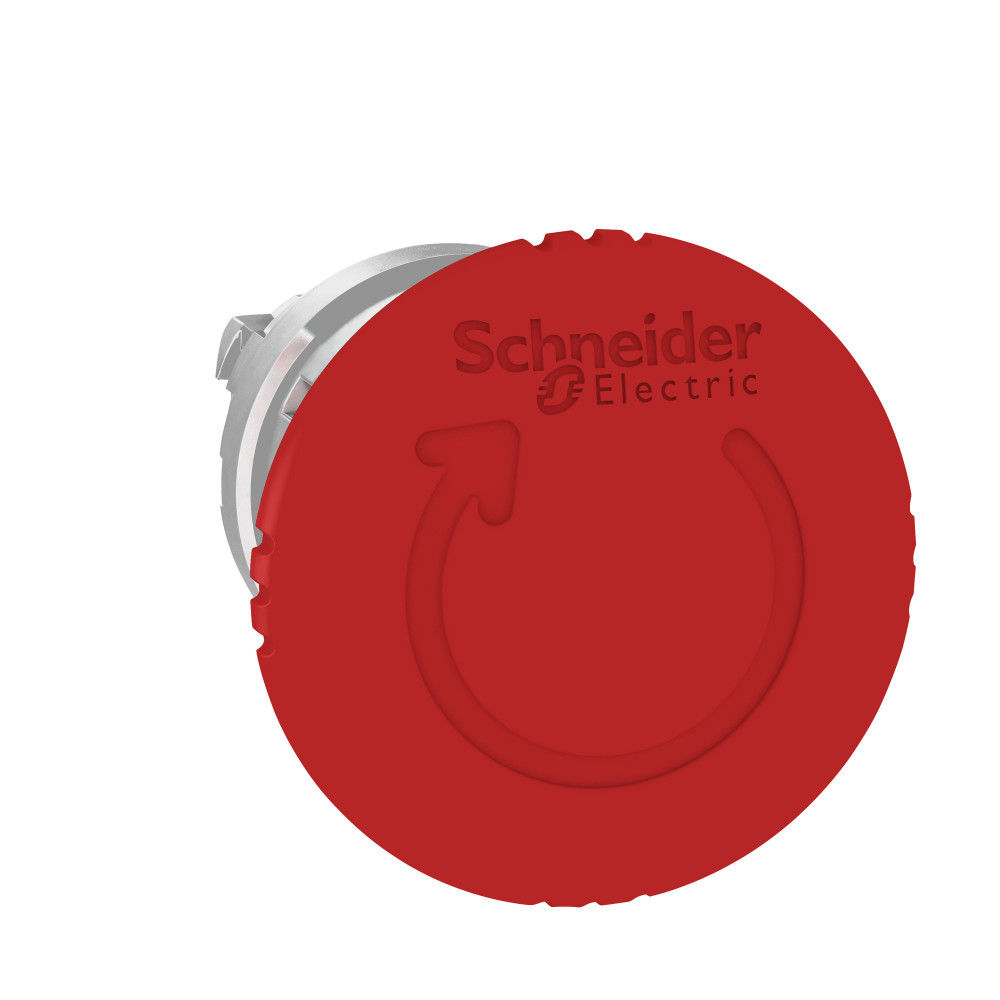

КНОПКА АВАР.ОСТАНОВА 22ММ КРАСНАЯ
ИсточникКаталог Systeme Electric
КлассификацияEC001038
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22.5 мм
Диаметр купола/колпачка40 мм
Метод разблокировкиРазблокировка поворотом
Тип кнопкиВысокий (-ая)
Степень защиты (IP)IP66
Материал переднего кольцаМеталл
Конструкция линзыКруглый (-ая,-ое)
Степень защиты (NEMA)13
Описание и назначение
<p>Эта головка для кнопки аварийного останова/выключения может использоваться вместе с блоками контактов<br /> - она легко монтируется в стандартные отверстия диаметром 22 мм и подключается с помощью обычных винтовых зажимов. Данная конструкция хорошо видна на расстоянии благодаря яркому цвету, выступающему монтажу и грибовидной форме диаметром 40 мм. Корпус со степенью защиты IP66/IP67/IP69/IP69K защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.<br />Преимущества: Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку. <br />Применения: Промышленность: производители оборудования (для автомобилестроительной, текстильной и лесозаготовительной отраслей), производители электрораспределительных щитов, сфера обслуживания и инфраструктура: производители электрораспределительного оборудования, общественные сооружения, здания, аэропорты.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Степень защиты (IP)EF005474 | IP66 |
|---|---|
| Степень защиты (NEMA)EF011959 | 13 |
| Механическая износостойкостьданные поставщика | 300000 циклы |
| Рабочая температураданные поставщика | -40-70 °C |
| Степень защиты ikданные поставщика | IK06 в соответствии с IEC 50102 |
| Степень защиты ipданные поставщика | IP66 в соответствии с IEC 60529 IP69 IP69K в единицах производителя |
| Степень защиты nemaданные поставщика | NEMA 13 NEMA 4X NEMA 4 NEMA 12 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 4
| Класс защиты от поражения электр. токомданные поставщика | класс I в соответствии с IEC 61140 |
|---|---|
| Код состава электрической частиданные поставщика | C7 для |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| Параметры управляющего устройстваданные поставщика | красный грибовидная головка Ø 40 мм, без маркировки |
Материалы и конструкция 9
| Цвет кнопкиEF000190 | Красный |
|---|---|
| Цвет переднего кольцаEF002429 | Хром |
| Материал переднего кольцаEF005972 | Металл |
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
| Защитное исполнениеданные поставщика | TH |
| Изоляционный экранданные поставщика | нет |
| Материал окантовкиданные поставщика | хромированный металл |
| Минимальная партия для продажиданные поставщика | 1 |
| Цвет толкателя или линзыданные поставщика | красный |
Механические характеристики 1
| Ударопрочностьданные поставщика | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств |
|---|
Классификация и назначение 8
| Тип кнопкиEF001546 | Высокий (-ая) |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | Harmony XB4 |
| Стандартыданные поставщика | UL 508 EN/IEC 60947-5-5 CSA C22.2 № 14 EN/IEC 60947-5-4 JIS C8201-5-1 EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60204-1 IEC 60364-5-53 GB 14048.5 EN/ISO 13850 JIS C8201-1 |
| Тип головкиданные поставщика | standard |
| Тип продуктаданные поставщика | головка кнопки аварийного отключения |
| Тип рукояткиданные поставщика | триггерного действия и механическая блокировка |
| Форма головки сигнального блокаданные поставщика | круглая |
Прочие характеристики 24
| С возможностью подсветкиEF001142 | Да |
|---|---|
| Метод разблокировкиEF001403 | Разблокировка поворотом |
| С пружинно-возвратным механизмомEF001407 | Да |
| Подходит для аварийной остановкиEF001433 | Нет |
| С передним кольцомEF006014 | Нет |
| Без самовозврата (с фиксацией)EF007447 | Нет |
| Виброустойчивостьданные поставщика | 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Группа продуктовданные поставщика | аварийного отключения возврат с поворотом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | ZB4 |
| Комплектация изделияданные поставщика | basic element |
| Краткое название устройстваданные поставщика | ZB4 |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Основная группаданные поставщика | E-stop |
| Профиль кругооборотаданные поставщика | ENVEOLI1808008EN |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| С маркировкойданные поставщика | без маркировки |
| Сбросданные поставщика | возврат с поворотом |
| Сертификатыданные поставщика | RINA DNV BV CSA LROS (Lloyds register of shipping) внесен в список UL GL |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP1808008EN |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22.5 мм |
|---|---|
| Диаметр купола/колпачкаEF001423 | 40 мм |
| Монтажный диаметрданные поставщика | 22 мм |
| Общая высота cadданные поставщика | 40 мм 57 мм |
| Общая ширина cadданные поставщика | 40 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.092 × 0.054 × 0.044 см | 0.076 | 0.00021859 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.092 × 0.054 × 0.044 см
- Вес, кг
- 0.076
- Объём, м³
- 0.00021859
- EAN / GTIN
