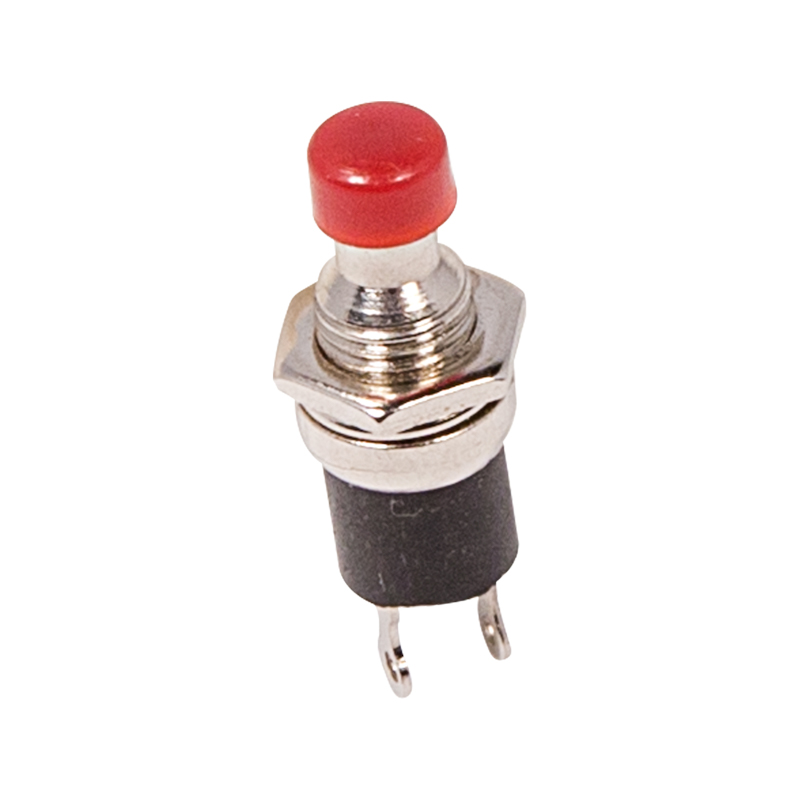

Выключатель-кнопка металл 220В 2А (2с) выкл-(вкл) ø7.2 красная микро (RWD-301, PBS-10B) REXANT

Изображение может отличаться от конкретного исполнения.

REXANT

Выключатель-кнопка металл 220В 2А (2с) выкл-(вкл) ø7.2 красная микро (RWD-301, PBS-10B) REXANT

Артикул: 36-3310 Класс: Нажимная кнопка (кнопочный выключатель/переключатель) в сборе EC001028 EAN: 4601004067301 EAN: 2000321505619 Обновлено: 24.10.2026
ИсточникКаталог SDS_Group
КлассификацияEC001028
ДанныеНормализованы

Инженерная поддержка

Проверить наличие на tehpst.ru

Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу 36-3310.

Проверить наличие на tehpst.ru Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Диаметр отверстия7 мм
Ширина открытия7 мм
Высота проёма под измерительный прибор12.8 мм
Тип кнопкиПлоская (-ий)
Степень защиты - IPIP30
Конструкция линзыКруглый (-ая,-ое)

Замены и аналоги

Все варианты: 2

Описание и назначение

  • Выключатель-кнопка металл 220В 2А (2с) выкл-(вкл) ø7.2 красная микро предназначена для коммутации электрических цепей переменного тока напряжением до 250В путем включения-выключения питающего провода. Кнопки применяются в качестве комплектующих изделий различного электрооборудования (в аудио системах, блоках питания, электроустановках на различных производствах, автомобилях, и многих других местах). Разнообразные цветовые варианты исполнения позволяют эффективно комплектовать панели управления. Изделие состоит из двух основных частей - лицевой части (головки) и контактной, и имеет пружинный возвратный механизм. Металлическое исполнение обеспечит долговечное функционирование коммутатора. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.5мм до 3мм. Подключение проводов осуществляется с помощью пайки.
  • Основные характеристики:
  • Номинальное напряжение: 250В;
  • Номинальный ток: 2A 250В (AC);
  • Тип переключения: выкл-(вкл);
  • Количество контактных групп: 1;
  • Количество контактов в контактной группе: 2;
  • Фиксация положений: отсутствует;
  • Индикатор коммутационных положений: отсутствует;
  • Установочный диаметр: 7.2мм;
  • Рабочая температура: от -25℃ до +85℃;
  • Степень защиты (IP): IP30;
  • Ресурс: 10 000 циклов.
  • Преимуществами использования данного изделия является надежность, быстрота и удобство монтажа.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC001028.

Условия эксплуатации и безопасность 1

Степень защиты - IP IP30

Электрические и световые параметры 1

Количество управляющих элементов 1

Материалы и конструкция 2

Цвет кнопки Красный
Конструкция линзы Круглый (-ая,-ое)

Монтаж и подключение 2

Кол-во норм разомкнутых - НО контактов 1
Количество переключающих контактов 1

Классификация и назначение 1

Тип кнопки Плоская (-ий)

Прочие характеристики 4

С сигнальной лампой - индикатором Нет
С возможностью подсветки Нет
С возвратной пружиной Да
Функция переключения с фиксацией Нет

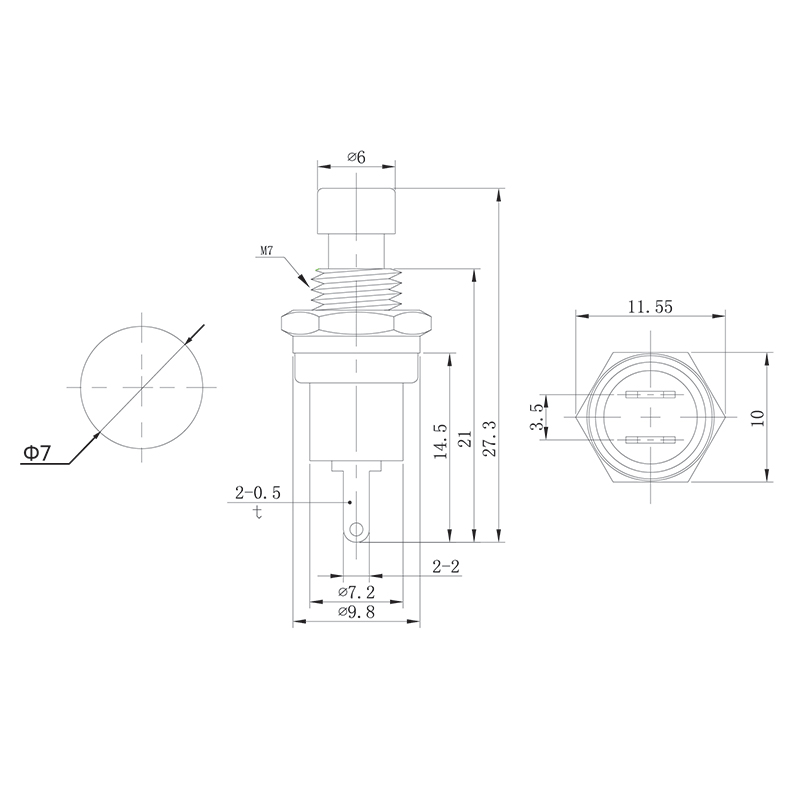

Размеры и упаковка

Изделие

Диаметр отверстия 7 мм
Ширина открытия 7 мм
Высота проёма под измерительный прибор 12.8 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 10 шт 37 × 21 × 18 0.004 — 4601004067301
Групповая упаковка упак (10 шт) 10 шт 10.2 × 7 × 2 0.033 — 4601004067301
Групповая упаковка спец упаковка кор. (3 000 шт) 3000 шт 31.4 × 23.1 × 21.9 см 11.943 0.016 2000321505619

  • Базовая единица шт

    В упаковке
    10 шт
    Габариты
    37 × 21 × 18
    Вес, кг
    0.004
    Объём, м³
    —
    EAN / GTIN
    4601004067301

  • Групповая упаковка упак (10 шт)

    В упаковке
    10 шт
    Габариты
    10.2 × 7 × 2
    Вес, кг
    0.033
    Объём, м³
    —
    EAN / GTIN
    4601004067301

  • Групповая упаковка спец упаковка кор. (3 000 шт)

    В упаковке
    3000 шт
    Габариты
    31.4 × 23.1 × 21.9 см
    Вес, кг
    11.943
    Объём, м³
    0.016
    EAN / GTIN
    2000321505619
