Изображение может отличаться от конкретного исполнения.
REXANT
Выключатель-кнопка 250В 2.5А (2с) вкл-(выкл) без фиксации белый (PBS-19С2) (мебельная) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия18.5 мм
Ширина открытия18.5 мм
Высота проёма под измерительный прибор17.8 мм
Тип напряженияAC (перемен.)
Тип кнопкиПлоская (-ий)
Тип лампыНе применимо
Тип подключенияПлоский штекерный разъем
Степень защиты - IPIP30
Описание и назначение
Выключатель-кнопка 250В 2.5А (2с) вкл-(выкл) без фиксации белый (мебельная) предназначена для коммутации электрических цепей переменного тока напряжением до 250В, а именно для управления освещением, путем включения-выключения питающего провода. Кнопки применяются в качестве комплектующих изделий при сборке мебели. Изделие состоит из двух основных частей - лицевой части (головки) и контактной, и имеет пружинный возвратный механизм. Монтаж осуществляется без применения винтов на плоских панелях. Подключение контактов осуществляется плоской клеммой либо с помощью пайки.
Основные характеристики:
Номинальное напряжение: 250В;
Номинальный ток: 2.5A 250В (AC);
Тип переключения: вкл-(выкл);
Количество контактных групп: 1;
Количество контактов в контактной группе: 2;
Функция фиксации положений: отсутствует;
Индикатор коммутационных положений: отсутствует;

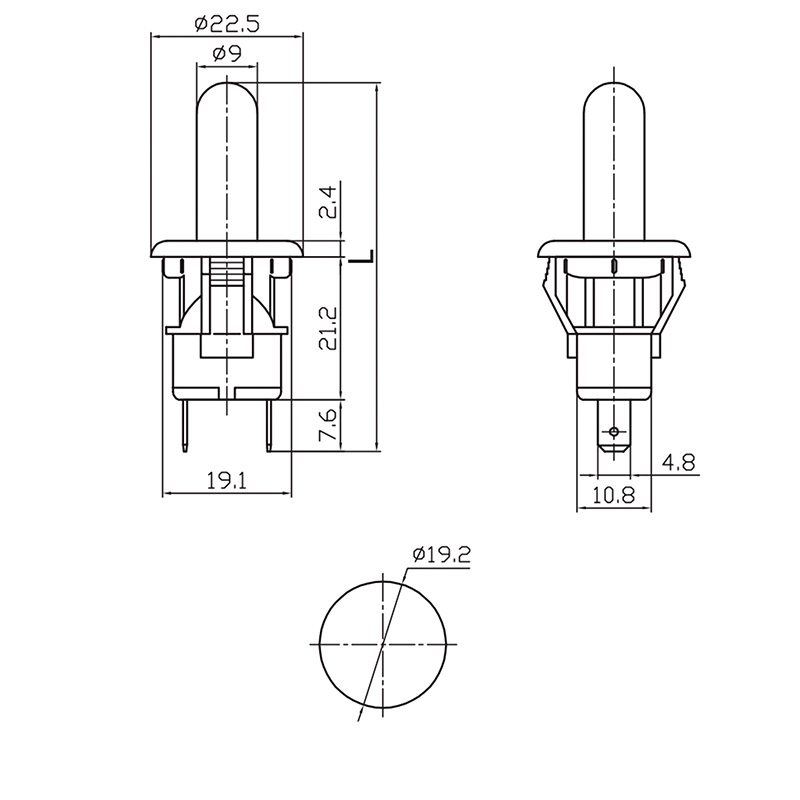

Установочный диаметр: 19,2 мм;
Рабочая температура: от -25℃ до +85℃;
Степень защиты (IP): IP30;
Ресурс: 10 000 циклов.
Преимуществами использования данного изделия является надежность, быстрота и удобство монтажа.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -25–85 |
|---|---|
| Степень защиты - IPEF005474 | IP30 |
Электрические и световые параметры 5
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Количество управляющих элементовEF001372 | 1 |
| Тип лампыEF002423 | Не применимо |
| Первичный токEF006154 | 2.5 |
| Номинальное напряжениеданные поставщика | 250 В |
Материалы и конструкция 2
| Цвет кнопкиEF000190 | Белый |
|---|---|
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
Монтаж и подключение 4
| Тип подключенияEF003961 | Плоский штекерный разъем |
|---|---|
| Тип подключенияEF004381 | Плоская клемма |
| Количество контактных группданные поставщика | 1 штук |
| Количество контактов в контактной группеданные поставщика | 2 штук |
Классификация и назначение 4
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Применениеданные поставщика | Коммутация электрических цепей |
| Серияданные поставщика | Выключатель-кнопка |
| Тип переключенияданные поставщика | ON-OFF |
Прочие характеристики 7
| С сигнальной лампой - индикаторомEF000198 | Нет |
|---|---|
| С возможностью подсветкиEF001142 | Нет |
| С возвратной пружинойEF001407 | Да |
| С маркировкой/обозначениемEF001537 | Нет |
| С передним кольцомEF006014 | Нет |
| Функция переключения с фиксациейEF007447 | Нет |
| Фиксация положенияданные поставщика | false |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 18.5 мм |
|---|---|
| Ширина открытияEF004565 | 18.5 мм |
| Высота проёма под измерительный приборEF004778 | 17.8 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 40 × 22 × 30 | 0.005 | — | |
| Групповая упаковка кор. (1 000 шт) | 1000 шт | 41 × 30 × 22.3 см | 5.434 | 0.027 | |
| Групповая упаковка упак. (10 шт) | 10 шт | 13.4 × 8.8 × 3.3 | 0.05 | — |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 40 × 22 × 30
- Вес, кг
- 0.005
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- 41 × 30 × 22.3 см
- Вес, кг
- 5.434
- Объём, м³
- 0.027
- EAN / GTIN
-
Групповая упаковка упак. (10 шт)
- В упаковке
- 10 шт
- Габариты
- 13.4 × 8.8 × 3.3
- Вес, кг
- 0.05
- Объём, м³
- —
- EAN / GTIN
