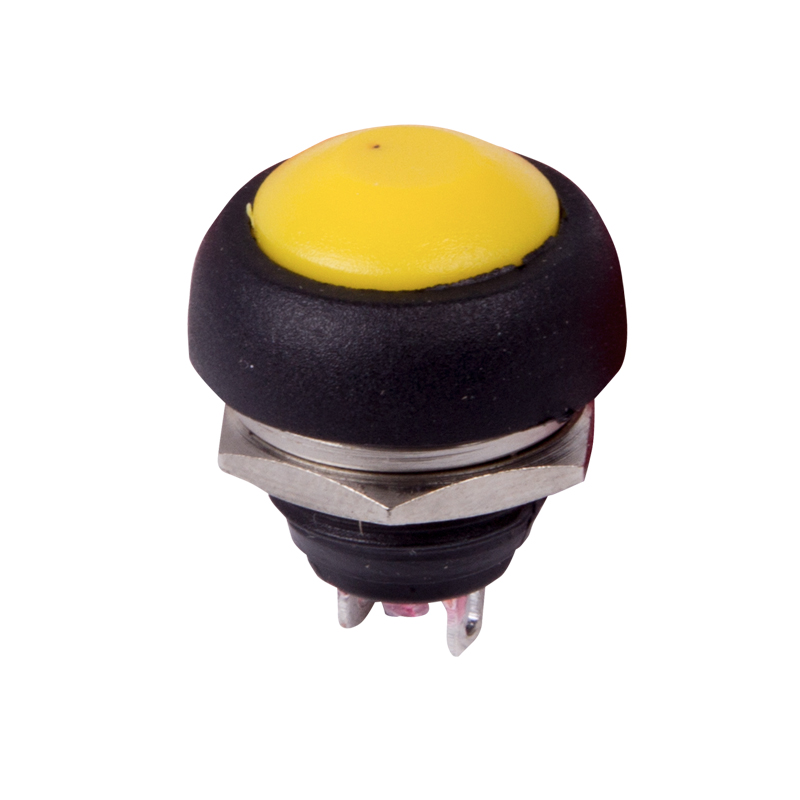

Выключатель-кнопка 250В 1А (2с) выкл-(вкл) без фиксации желтая микро (PBS-33В) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия12 мм
Ширина открытия12 мм
Высота проёма под измерительный прибор8 мм
Тип напряженияAC (перемен.)
Тип кнопкиПлоская (-ий)
Тип лампыНе применимо
Тип подключенияПрипаянный флажковый соединитель
Степень защиты - IPIP30
Описание и назначение
Выключатель-кнопка 250В 1А (2с) выкл-(вкл) без фиксации желтая микро предназначена для коммутации электрических цепей переменного тока напряжением до 250В, путем включения-выключения питающего провода. Кнопки применяются в качестве комплектующих изделий различного электрооборудования (в аудио системах, блоках питания, электроустановках на различных производствах, автомобилях, и многих других местах). Разнообразные цветовые варианты исполнения позволяют эффективно комплектовать панели управления. Изделие состоит из двух основных частей - лицевой части (головки) и контактной, и имеет пружинный возвратный механизм. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.5мм до 3мм, с помощью гайки. Подключение контактов осуществляется с помощью пайки.
Основные характеристики:
Номинальное напряжение: 250В;
Номинальный ток: 1A 250В (AC);
Контактное сопротивление: не более 20 мОм
Тип переключения: выкл-(вкл);
Количество контактных групп: 1;
Количество контактов в контактной группе: 2;
Фиксация положений: отсутствует;
Индикатор коммутационных положений: отсутствует;
Установочный диаметр: 12мм;
Рабочая температура: от -25℃ до +85℃;
Степень защиты (IP): IP30
Ресурс: 10 000 циклов.
Преимуществами использования данного изделия является надежность, быстрота и удобство монтажа.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -25–85 |
|---|---|
| Степень защиты - IPEF005474 | IP30 |
Электрические и световые параметры 5
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Количество управляющих элементовEF001372 | 1 |
| Тип лампыEF002423 | Не применимо |
| Первичный токEF006154 | 1 |
| Номинальное напряжениеданные поставщика | 250 В |
Материалы и конструкция 2
| Цвет кнопкиEF000190 | Желтый |
|---|---|
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
Монтаж и подключение 4
| Тип подключенияEF003961 | Припаянный флажковый соединитель |
|---|---|
| Тип подключенияEF004381 | Припаянный флажковый соединитель |
| Количество контактных группданные поставщика | 1 штук |
| Количество контактов в контактной группеданные поставщика | 2 штук |
Классификация и назначение 4
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Применениеданные поставщика | Коммутация электрических цепей |
| Серияданные поставщика | Выключатель-кнопка |
| Тип переключенияданные поставщика | OFF-ON |
Прочие характеристики 7
| С сигнальной лампой - индикаторомEF000198 | Нет |
|---|---|
| С возможностью подсветкиEF001142 | Нет |
| С возвратной пружинойEF001407 | Да |
| С маркировкой/обозначениемEF001537 | Нет |
| С передним кольцомEF006014 | Нет |
| Функция переключения с фиксациейEF007447 | Нет |
| Фиксация положенияданные поставщика | false |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 12 мм |
|---|---|
| Ширина открытияEF004565 | 12 мм |
| Высота проёма под измерительный приборEF004778 | 8 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 40 × 30 × 30 | 0.004 | — | |
| Групповая упаковка кор. (4 000 шт) | 4000 шт | 42.8 × 34.8 × 28.3 см | 16.804 | 0.042 | |
| Групповая упаковка упак. (20 шт) | 20 шт | 25 × 31 × 37 | — | — | |
| Групповая упаковка упак. (50 шт) | 50 шт | 25 × 31 × 37 | — | — | |
| Групповая упаковка упак (10 шт) | 10 шт | 9.7 × 9.1 × 2.8 | 0.041 | — |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 40 × 30 × 30
- Вес, кг
- 0.004
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (4 000 шт)
- В упаковке
- 4000 шт
- Габариты
- 42.8 × 34.8 × 28.3 см
- Вес, кг
- 16.804
- Объём, м³
- 0.042
- EAN / GTIN
-
Групповая упаковка упак. (20 шт)
- В упаковке
- 20 шт
- Габариты
- 25 × 31 × 37
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (50 шт)
- В упаковке
- 50 шт
- Габариты
- 25 × 31 × 37
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 9.7 × 9.1 × 2.8
- Вес, кг
- 0.041
- Объём, м³
- —
- EAN / GTIN
