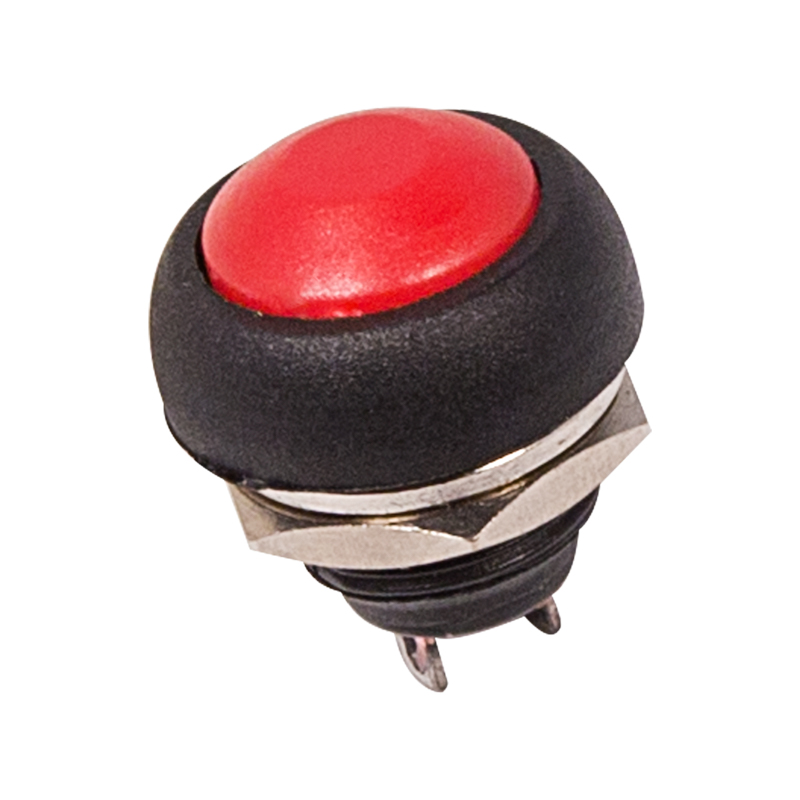

Выключатель-кнопка 250В 1А (2с) выкл-(вкл) без фиксации красная микро (PBS-33В) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001028
ДанныеНормализованы
Проверенный инженерный маршрут
Купить на tehpst.ru
Этот товар есть в каталоге tehpst.ru — основного сайта компании «Техпоставка». Цена и наличие указаны на его карточке.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия12 мм
Ширина открытия12 мм
Высота проёма под измерительный прибор8 мм
Тип кнопкиПлоская (-ий)
Степень защиты - IPIP30
Конструкция линзыКруглый (-ая,-ое)
Замены и аналоги
Все варианты: 5
Техподбор · равноценная замена · совпадение 92%
Выключатель-кнопка 250В 1 А (2с) выкл-(вкл) без фиксации красная (PBS-11В) REXANT
REXANT · артикул 36-3040
Техподбор · равноценная замена · совпадение 77%
Выключатель-кнопка 250V 1А (2с) ON-(OFF) Б/Фикс (на размыкание) красная REXANT
REXANT · артикул 36-3049
Описание и назначение
- Выключатель-кнопка 250В 1А (2с) выкл-(вкл) без фиксации красная микро предназначена для коммутации электрических цепей переменного тока напряжением до 250В, путем включения-выключения питающего провода. Кнопки применяются в качестве комплектующих изделий различного электрооборудования (в аудио системах, блоках питания, электроустановках на различных производствах, автомобилях, и многих других местах). Разнообразные цветовые варианты исполнения позволяют эффективно комплектовать панели управления. Изделие состоит из двух основных частей - лицевой части (головки) и контактной, и имеет пружинный возвратный механизм. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.5мм до 3мм, с помощью гайки. Подключение контактов осуществляется с помощью пайки.
- Основные характеристики:
- Номинальное напряжение: 250В;
- Номинальный ток: 1A 250В (AC);
- Тип переключения: выкл-(вкл);
- Количество контактных групп: 1;
- Количество контактов в контактной группе: 2;
- Фиксация положений: отсутствует;
- Индикатор коммутационных положений: отсутствует;
- Установочный диаметр: 12мм;
- Рабочая температура: от -25℃ до +85℃;
- Степень защиты (IP): IP30;
- Ресурс: 10 000 циклов.
- Преимуществами использования данного изделия является надежность, быстрота и удобство монтажа.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001028.
Условия эксплуатации и безопасность 1
| Степень защиты - IP | IP30 |
|---|
Электрические и световые параметры 1
| Количество управляющих элементов | 1 |
|---|
Материалы и конструкция 2
| Цвет кнопки | Красный |
|---|---|
| Конструкция линзы | Круглый (-ая,-ое) |
Монтаж и подключение 1
| Количество переключающих контактов | 1 |
|---|
Классификация и назначение 1
| Тип кнопки | Плоская (-ий) |
|---|
Прочие характеристики 4
| С сигнальной лампой - индикатором | Нет |
|---|---|
| С возможностью подсветки | Нет |
| С возвратной пружиной | Да |
| Функция переключения с фиксацией | Нет |
Размеры и упаковка
Изделие
| Диаметр отверстия | 12 мм |
|---|---|
| Ширина открытия | 12 мм |
| Высота проёма под измерительный прибор | 8 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 40 × 30 × 30 | 0.004 | — | |
| Групповая упаковка упак. (10 шт) | 10 шт | 11.4 × 8.6 × 1.8 | 0.039 | — | |
| Групповая упаковка спец упаковка кор. (4 000 шт) | 4000 шт | 44.6 × 29.3 × 26.1 см | 16.752 | 0.034 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 40 × 30 × 30
- Вес, кг
- 0.004
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (10 шт)
- В упаковке
- 10 шт
- Габариты
- 11.4 × 8.6 × 1.8
- Вес, кг
- 0.039
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор. (4 000 шт)
- В упаковке
- 4000 шт
- Габариты
- 44.6 × 29.3 × 26.1 см
- Вес, кг
- 16.752
- Объём, м³
- 0.034
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 5; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Аналог бренда
Выключатель-кнопка 250В 1А (2с) выкл-(вкл) без фиксации синяя микро (PBS-33В) REXANT
REXANT · артикул 36-3051
Аналог бренда
Выключатель-кнопка 250В 1А (2с) выкл-(вкл) без фиксации синяя микро (PBS-33В) REXANT
REXANT · артикул 36-3051
Техподбор
Аналоги по техническим характеристикам 3
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Перед заказом сверьте исполнение, подключение и монтаж.
Равноценная замена
Ключевые характеристики совпадают, номинал не ниже исходного.
Техподбор
Выключатель-кнопка 250В 1 А (2с) выкл-(вкл) без фиксации красная (PBS-11В) REXANT
REXANT · артикул 36-3040 · совпадение 92%
Важные отличия: Высота проёма под измерительный прибор (EF004778): 8 мм → 11 мм
Техподбор
Количество переключающих контактов (EF008257): 1 → н/д
Высота проёма под измерительный прибор (EF004778): 8 мм → 11 мм
Выключатель-кнопка 250V 1А (2с) ON-(OFF) Б/Фикс (на размыкание) красная REXANT
REXANT · артикул 36-3049 · совпадение 77%
Важные отличия: Степень защиты - IP (EF005474): IP30 → IP40Количество переключающих контактов (EF008257): 1 → н/д
Высота проёма под измерительный прибор (EF004778): 8 мм → 11 мм
Техподбор
С сигнальной лампой - индикатором (EF000198): false → true
Высота проёма под измерительный прибор (EF004778): 8 мм → 23.85 мм
Кнопка антивандальная ø12 12В без фиксации (4с) выкл-(вкл) красная (A-12-C2) REXANT (в упак. 1шт.)
REXANT · артикул 06-0342-A · совпадение 75%
Важные отличия: Степень защиты - IP (EF005474): IP30 → IP65С сигнальной лампой - индикатором (EF000198): false → true
Высота проёма под измерительный прибор (EF004778): 8 мм → 23.85 мм
