REXANT

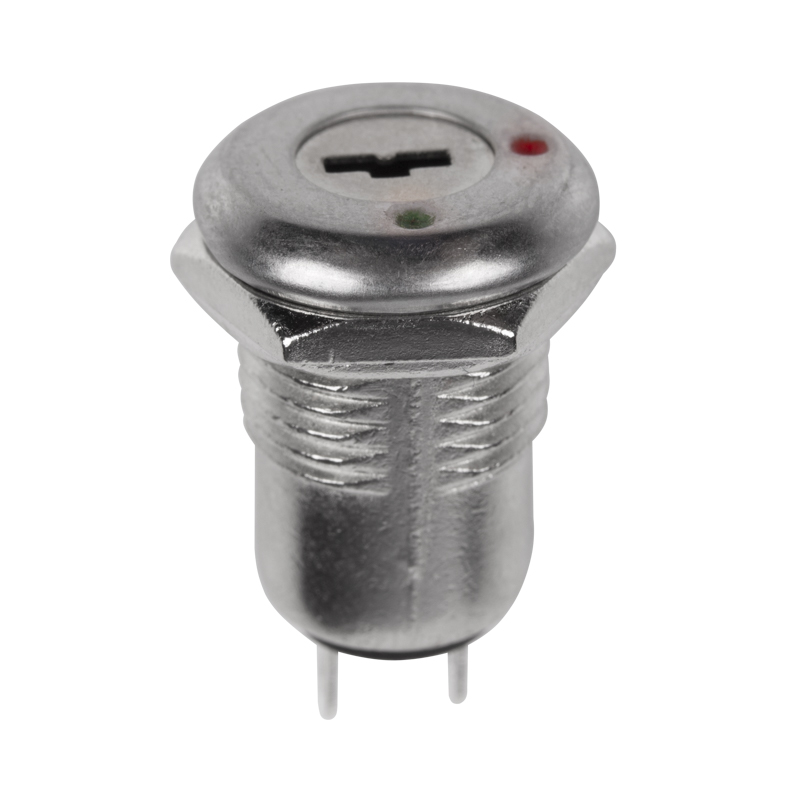

Выключатель ключ ø12 250В 0.5А (2с) вкл-выкл (K12-01) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия12 мм
Ширина открытия12 мм
Высота проёма под измерительный прибор20.5 мм
Тип напряженияAC/DC (перемен./постоян.)
Тип кнопкиПлоская (-ий)
Тип лампыНе применимо
Степень защиты - IPIP30
Конструкция линзыКруглый (-ая,-ое)
Описание и назначение

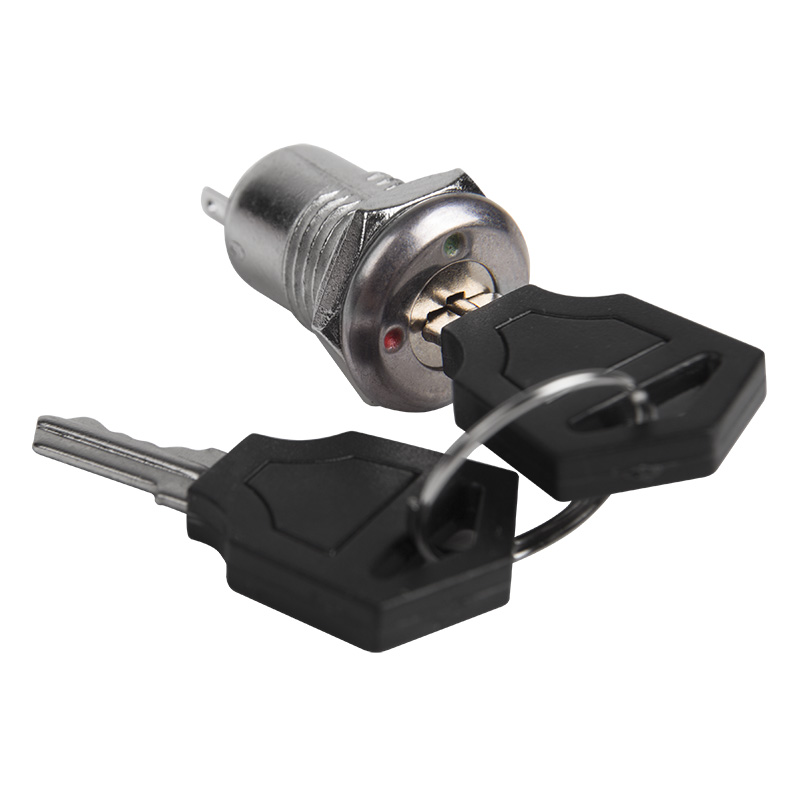

Выключатель ключ ø12 250В 0.5А (2с) вкл-выкл предназначен для коммутации электрических цепей переменного тока напряжением 250В. Выключатель-ключ применяются в качестве комплектующих изделий различного электрооборудования (блоках питания, электроустановках на различных производствах, автомобилях, и многих других местах). Такой переключатель имеет два положения. Для переключения в нужное положение установите ключ (поставляется в комплекте) и приложите некоторые усилия на него. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.8мм до 3мм. Подключение контактов осуществляется с помощью пайки.
Основные характеристики:
Номинальное напряжение: 250В(AC) / 24В(DC) ;
Номинальный ток: 0.5A;
Тип переключения: вкл-выкл;
Количество контактных групп: 1;
Количество контактов в контактной группе: 2;
Фиксация положений: да;
Индикатор коммутационных положений: отсутствует;
Рабочая температура: от -25℃ до +75℃;
Степень защиты (IP) : IP30;
Ресурс: 10 000 циклов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -25–75 |
|---|---|
| Степень защиты - IPEF005474 | IP30 |
Электрические и световые параметры 5
| Тип напряженияEF000187 | AC/DC (перемен./постоян.) |
|---|---|
| Количество управляющих элементовEF001372 | 2 |
| Тип лампыEF002423 | Не применимо |
| Первичный токEF006154 | 0.5 |
| Номинальное напряжениеданные поставщика | 250 В |
Материалы и конструкция 2
| Цвет кнопкиEF000190 | Серый |
|---|---|
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
Монтаж и подключение 3
| Тип подключенияEF004381 | Плоская клемма |
|---|---|
| Количество контактных группданные поставщика | 1 штук |
| Количество контактов в контактной группеданные поставщика | 2 штук |
Классификация и назначение 4
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Применениеданные поставщика | Коммутация электрических цепей |
| Серияданные поставщика | Выключатель ключ |
| Тип переключенияданные поставщика | ON-OFF |
Прочие характеристики 7
| С сигнальной лампой - индикаторомEF000198 | Нет |
|---|---|
| С возможностью подсветкиEF001142 | Нет |
| С возвратной пружинойEF001407 | Нет |
| С маркировкой/обозначениемEF001537 | Нет |
| С передним кольцомEF006014 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Фиксация положенияданные поставщика | true |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 12 мм |
|---|---|
| Ширина открытияEF004565 | 12 мм |
| Высота проёма под измерительный приборEF004778 | 20.5 мм |

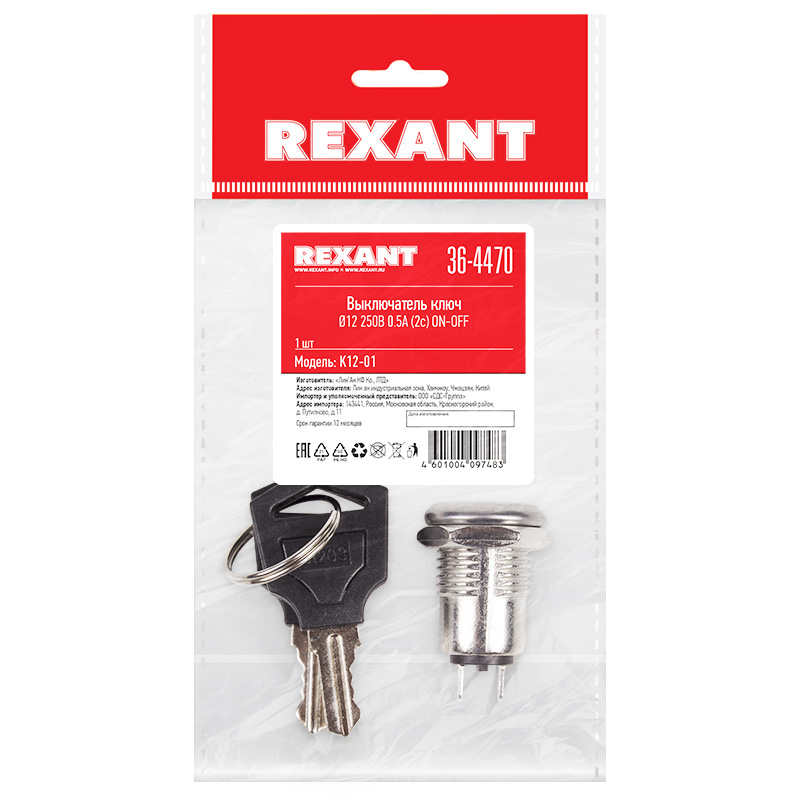

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 14.1 × 7.4 × 1.7 | 0.013 | — | |
| Групповая упаковка спец упаковка кор. (500 шт) | 500 шт | 41.6 × 31.4 × 20.4 см | 6.925 | 0.027 | |
| Групповая упаковка упак. (10 шт) | 10 шт | 21.7 × 16 × 3.7 см | 0.112 | 0.001 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 14.1 × 7.4 × 1.7
- Вес, кг
- 0.013
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор. (500 шт)
- В упаковке
- 500 шт
- Габариты
- 41.6 × 31.4 × 20.4 см
- Вес, кг
- 6.925
- Объём, м³
- 0.027
- EAN / GTIN
-
Групповая упаковка упак. (10 шт)
- В упаковке
- 10 шт
- Габариты
- 21.7 × 16 × 3.7 см
- Вес, кг
- 0.112
- Объём, м³
- 0.001
- EAN / GTIN
