Выключатель клавишный 250В 16А (4с) вкл-выкл синий с подсветкой (1 шт/уп) REXANT
SDS_Group · артикул 36-2331-1
Изображение может отличаться от конкретного исполнения.
REXANT

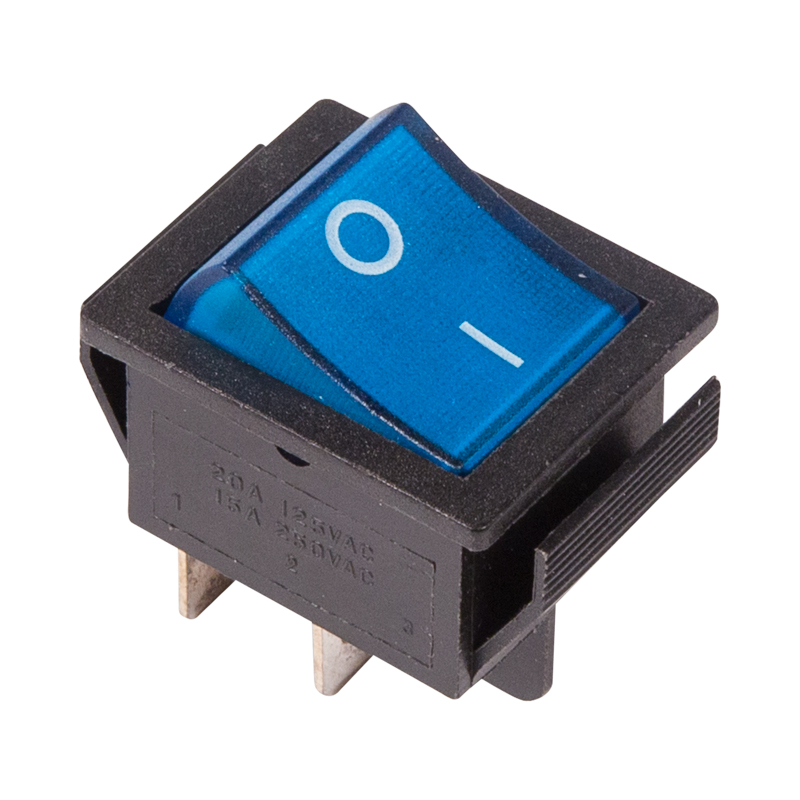

Выключатель клавишный 250В 16А (4с) вкл-выкл синий с подсветкой REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия43.19 мм
Ширина открытия35 мм
Высота проёма под измерительный прибор27.5 мм
Тип напряженияAC (перемен.)
Тип кнопкиПлоская (-ий)
Тип лампыСветодиод. (LED)
Степень защиты - IPIP30
Конструкция линзыПрямоугольн.
Описание и назначение
Клавишный выключатель вкл-выкл предназначен для коммутации электрических цепей. Используется для включения и выключения различного электрооборудования: сетевых фильтров и удлинителей, звукового оборудования, электроустановок на производстве и в автомобиле.
Имеет два положения: принцип работы основан на перемещении клавиши в одну из позиций. Для переключения требуется приложить некоторое усилие.
Клавиша синего цвета оснащена подсветкой, которая помогает отслеживать рабочее состояние прибора и делает выключатель заметным в темноте.
Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0,8 до 3 мм. Контакты подключаются либо плоской клеммой, либо с помощью пайки.
Предельное напряжение: 1500 В (АС) не более 1 минуты.
Контактное сопротивление: не более 35 мОм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -25–85 |
|---|---|
| Степень защиты - IPEF005474 | IP30 |
Электрические и световые параметры 5
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Количество управляющих элементовEF001372 | 2 |
| Тип лампыEF002423 | Светодиод. (LED) |
| Первичный токEF006154 | 16 |
| Номинальное напряжениеданные поставщика | 250 В |
Материалы и конструкция 2
| Цвет кнопкиEF000190 | Синий |
|---|---|
| Конструкция линзыEF006253 | Прямоугольн. |
Монтаж и подключение 3
| Тип подключенияEF004381 | Плоская клемма |
|---|---|
| Количество контактных группданные поставщика | 2 штук |
| Количество контактов в контактной группеданные поставщика | 2 штук |
Классификация и назначение 4
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Применениеданные поставщика | Коммутация электрических цепей |
| Серияданные поставщика | Выключатель клавишный |
| Тип переключенияданные поставщика | ON-OFF |
Прочие характеристики 7
| С сигнальной лампой - индикаторомEF000198 | Да |
|---|---|
| С возможностью подсветкиEF001142 | Да |
| С возвратной пружинойEF001407 | Нет |
| С маркировкой/обозначениемEF001537 | Нет |
| С передним кольцомEF006014 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Фиксация положенияданные поставщика | true |

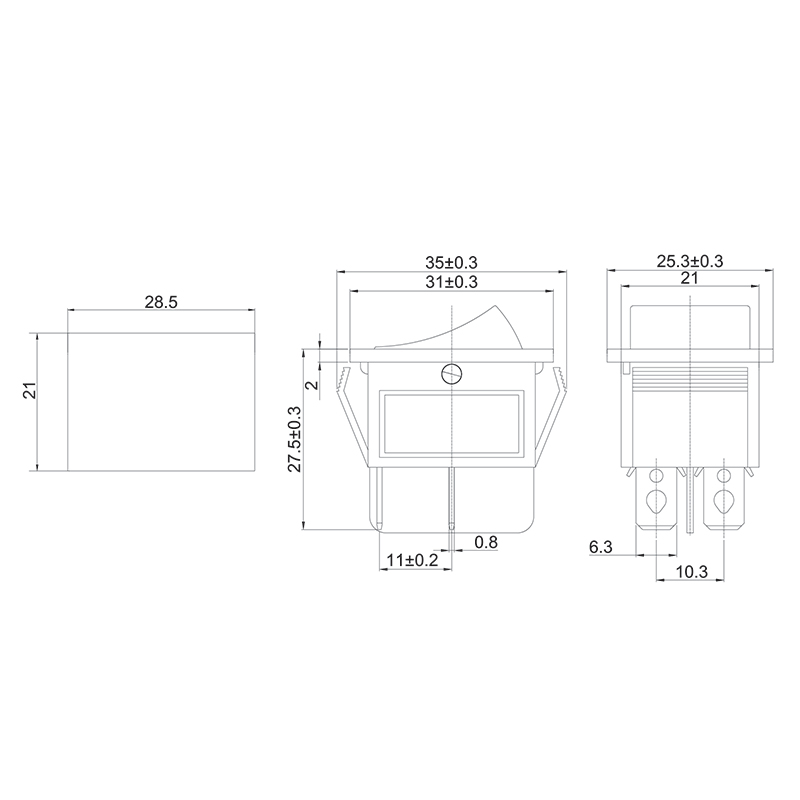

Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 43.19 мм |
|---|---|
| Ширина открытияEF004565 | 35 мм |
| Высота проёма под измерительный приборEF004778 | 27.5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 44 × 33 × 29 | 0.016 | — | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт | 15.1 × 7.5 × 4.5 см | 0.146 | 0.001 | |
| Групповая упаковка кор (720 шт) | 720 шт. | ширина 0.31, высота 0.38 неполные | 9 | 0.028 | |
| Групповая упаковка кор. (500 шт) | 500 шт | 39.4 × 31.1 × 24.4 см | 7.467 | 0.03 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 44 × 33 × 29
- Вес, кг
- 0.016
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 15.1 × 7.5 × 4.5 см
- Вес, кг
- 0.146
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (720 шт)
- В упаковке
- 720 шт.
- Габариты
- ширина 0.31, высота 0.38 неполные
- Вес, кг
- 9
- Объём, м³
- 0.028
- EAN / GTIN
-
Групповая упаковка кор. (500 шт)
- В упаковке
- 500 шт
- Габариты
- 39.4 × 31.1 × 24.4 см
- Вес, кг
- 7.467
- Объём, м³
- 0.03
- EAN / GTIN
