REXANT

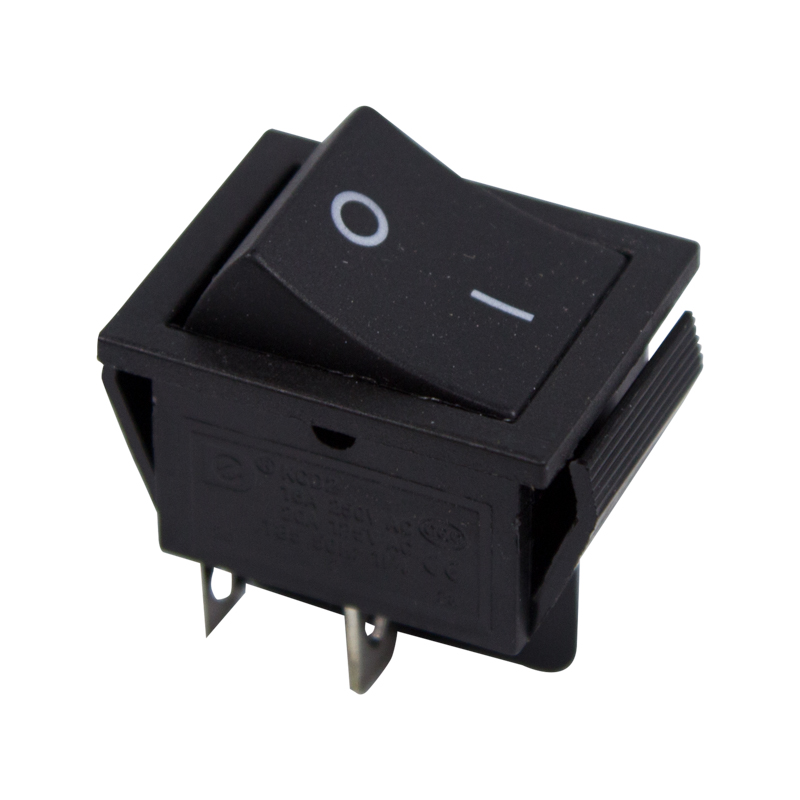

Выключатель клавишный 250В 15А (4с) выкл-(вкл) черный без фиксации REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001028
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу 36-2380.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия40.82 мм
Ширина открытия35 мм
Высота проёма под измерительный прибор27.5 мм
Тип кнопкиПлоская (-ий)
Конструкция линзыПрямоугольн.
С возвратной пружинойДа
Описание и назначение
Клавишный переключатель выкл-(Вкл) предназначен для коммутации электрических цепей. Используется для включения и выключения различного электрооборудования: сетевых фильтров и удлинителей, звукового оборудования, электроустановок на производстве и в автомобиле.
У выключателя нет фиксации: после перемещения в положение «вкл» клавиша автоматически возвращается в положение «выкл». Для переключения требуется приложить некоторое усилие.
Выключатель защищен от пыли и влаги.
Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0,8 до 3 мм. Контакты подключаются либо плоской клеммой, либо с помощью пайки.
Предельное напряжение: 1500 В (АС) не более 1 минуты.
Контактное сопротивление: не более 35 мОм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001028.
Электрические и световые параметры 1
| Количество управляющих элементов | 2 |
|---|
Материалы и конструкция 2
| Цвет кнопки | Черный |
|---|---|
| Конструкция линзы | Прямоугольн. |
Монтаж и подключение 1
| Количество переключающих контактов | 2 |
|---|
Классификация и назначение 1
| Тип кнопки | Плоская (-ий) |
|---|
Прочие характеристики 4
| С сигнальной лампой - индикатором | Нет |
|---|---|
| С возможностью подсветки | Нет |
| С возвратной пружиной | Да |
| Функция переключения с фиксацией | Нет |

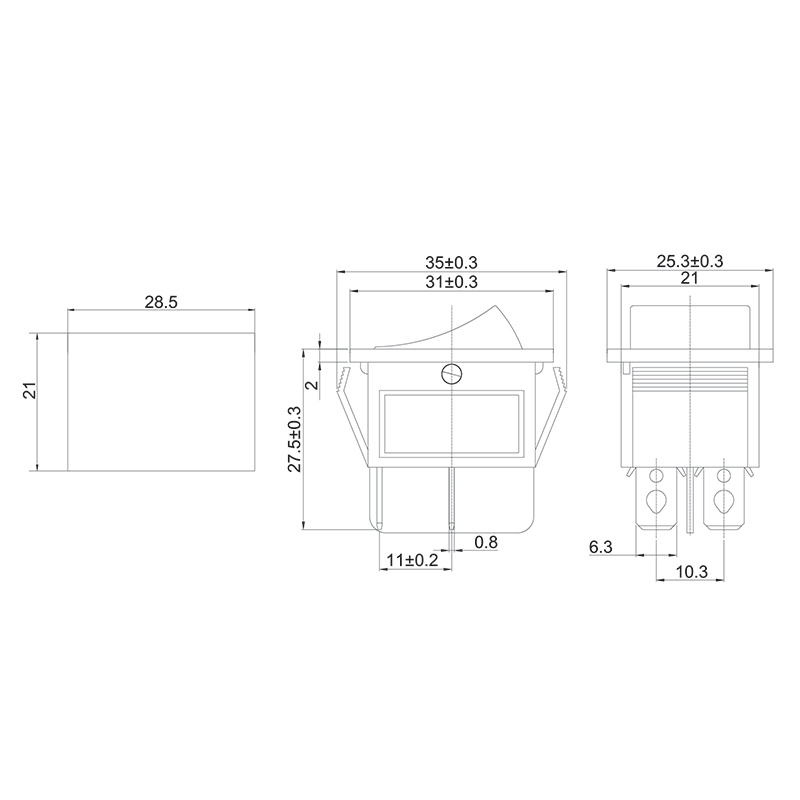

Размеры и упаковка
Изделие
| Диаметр отверстия | 40.82 мм |
|---|---|
| Ширина открытия | 35 мм |
| Высота проёма под измерительный прибор | 27.5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 38 × 31 × 24 | 0.016 | — | |
| Групповая упаковка кор. (500 шт) | 500 шт | 39.7 × 31.3 × 24.5 см | 7.853 | 0.03 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт | 14.8 × 7.3 × 4.7 см | 0.142 | 0.001 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 38 × 31 × 24
- Вес, кг
- 0.016
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (500 шт)
- В упаковке
- 500 шт
- Габариты
- 39.7 × 31.3 × 24.5 см
- Вес, кг
- 7.853
- Объём, м³
- 0.03
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 14.8 × 7.3 × 4.7 см
- Вес, кг
- 0.142
- Объём, м³
- 0.001
- EAN / GTIN
