Изображение может отличаться от конкретного исполнения.
REXANT

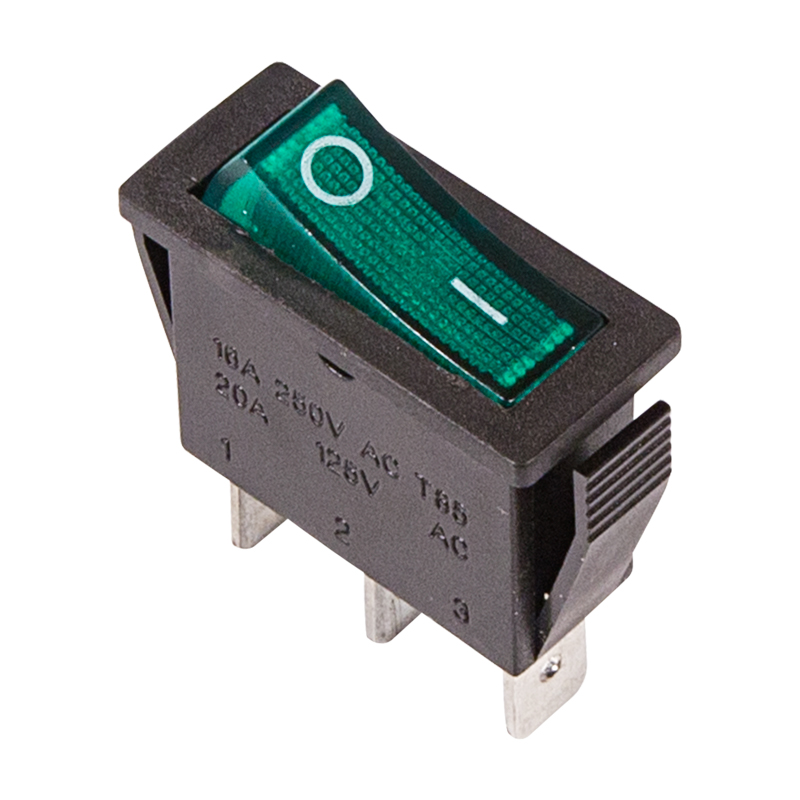

Выключатель клавишный 250В 15А (3с) вкл-выкл зеленый с подсветкой REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001028
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу 36-2213.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия28.85 мм
Ширина открытия25.5 мм
Высота проёма под измерительный прибор31.5 мм
Тип кнопкиПлоская (-ий)
Степень защиты - IPIP30
Конструкция линзыПрямоугольн.
Описание и назначение
Клавишный выключатель вкл-выкл предназначен для коммутации электрических цепей. Используется для включения и выключения различного электрооборудования: сетевых фильтров и удлинителей, звукового оборудования, электроустановок на производстве и в автомобиле.
Имеет два положения: принцип работы основан на перемещении клавиши в одну из позиций. Для переключения требуется приложить некоторое усилие.
Клавиша зеленого цвета оснащена подсветкой, которая помогает отслеживать рабочее состояние прибора и делает выключатель заметным в темноте.
Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0,8 до 3 мм. Контакты подключаются либо плоской клеммой, либо с помощью пайки.
Предельное напряжение: 1500 В (АС) не более 1 минуты.
Контактное сопротивление: не более 35 мОм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001028.
Условия эксплуатации и безопасность 1
| Степень защиты - IP | IP30 |
|---|
Электрические и световые параметры 1
| Количество управляющих элементов | 2 |
|---|
Материалы и конструкция 2
| Цвет кнопки | Зеленый |
|---|---|
| Конструкция линзы | Прямоугольн. |
Классификация и назначение 1
| Тип кнопки | Плоская (-ий) |
|---|
Прочие характеристики 4
| С сигнальной лампой - индикатором | Да |
|---|---|
| С возможностью подсветки | Да |
| С возвратной пружиной | Нет |
| Функция переключения с фиксацией | Да |

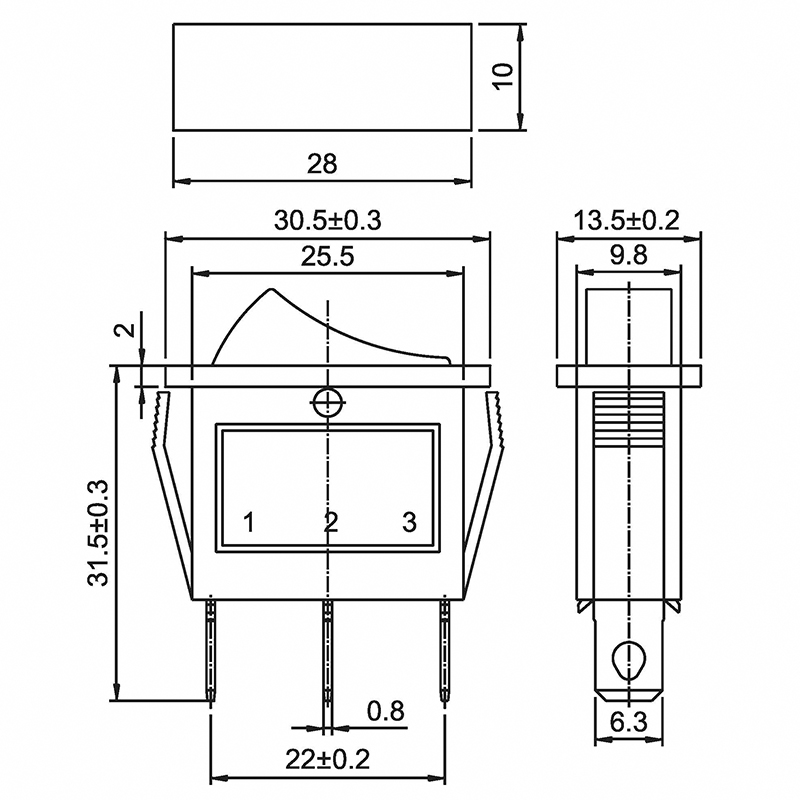

Размеры и упаковка
Изделие
| Диаметр отверстия | 28.85 мм |
|---|---|
| Ширина открытия | 25.5 мм |
| Высота проёма под измерительный прибор | 31.5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 47 × 30 × 35 | 0.008 | — | |
| Групповая упаковка упак (10 шт) | 10 шт | 14.2 × 9.1 × 1.7 | 0.059 | — | |
| Групповая упаковка спец упаковка кор (960 шт) | 960 шт | 40.7 × 30.4 × 22.5 см | 7.341 | 0.028 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 47 × 30 × 35
- Вес, кг
- 0.008
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 14.2 × 9.1 × 1.7
- Вес, кг
- 0.059
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (960 шт)
- В упаковке
- 960 шт
- Габариты
- 40.7 × 30.4 × 22.5 см
- Вес, кг
- 7.341
- Объём, м³
- 0.028
- EAN / GTIN
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 4
Сертификат или декларация
ТР ЕАЭС 037
PDF · 742,2 КБ
Сертификат или декларация
ТР ТС 004
PDF · 1,9 МБ
Сертификат или декларация
ТР ТС 004
PDF · 1,2 МБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
