Выключатель клавишный 12В 15А (3с) вкл-выкл желтый с подсветкой мини REXANT
SDS_Group · артикул 36-2172
Изображение может отличаться от конкретного исполнения.
REXANT

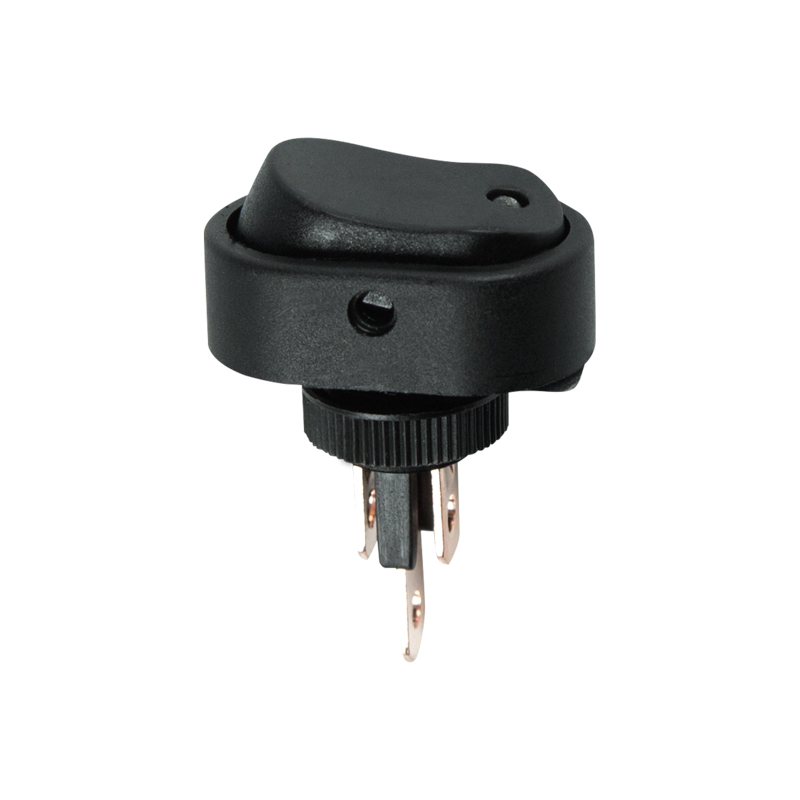

Выключатель клавишный овальный 12В 30А (3с) ON-OFF черный с желтой LED-подсветкой REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия12.2 мм
Ширина открытия12.2 мм
Высота проёма под измерительный прибор28 мм
Тип кнопкиПлоская (-ий)
Степень защиты - IPIP30
Конструкция линзыПрямоугольн.
С сигнальной лампой - индикаторомДа
С возможностью подсветкиДа
Описание и назначение
Клавишный выключатель ON-OFF предназначен для коммутации электрических цепей. Используется для включения и выключения различного электрооборудования: сетевых фильтров и удлинителей, звукового оборудования, электроустановок на производстве и в автомобиле.
Имеет два положения: принцип работы основан на перемещении клавиши в одну из позиций. Для переключения требуется приложить некоторое усилие.
Клавиша оснащена желтым LED-индикатором, который помогает отслеживать рабочее состояние прибора и делает выключатель заметным в темноте.
Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0,8 до 3 мм. Контакты подключаются либо плоской клеммой, либо с помощью пайки. Предназначен для монтажа в круглое отверстие.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP30 |
|---|
Электрические и световые параметры 1
| Количество управляющих элементовEF001372 | 2 |
|---|
Материалы и конструкция 2
| Цвет кнопкиEF000190 | Черный |
|---|---|
| Конструкция линзыEF006253 | Прямоугольн. |
Монтаж и подключение 3
| Кол-во нормально замкнутых - НЗ контактовEF008255 | н/д |
|---|---|
| Кол-во норм разомкнутых - НО контактовEF008256 | н/д |
| Количество переключающих контактовEF008257 | н/д |
Классификация и назначение 1
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|
Прочие характеристики 4
| С сигнальной лампой - индикаторомEF000198 | Да |
|---|---|
| С возможностью подсветкиEF001142 | Да |
| С возвратной пружинойEF001407 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 12.2 мм |
|---|---|
| Ширина открытияEF004565 | 12.2 мм |
| Высота проёма под измерительный приборEF004778 | 28 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 37 × 21 × 31 | 0.009 | — | |
| Групповая упаковка кор. (1 000 шт) | 1000 шт. | ширина 0.21, высота 0.37 неполные | 10.12 | 0.024 | |
| Групповая упаковка упак (100 шт) | 100 шт. | — | — | — | |
| Групповая упаковка спец упаковка упак. (10 шт) | 10 шт. | ширина 0.086, высота 0.032 неполные | 0.087 | — |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 37 × 21 × 31
- Вес, кг
- 0.009
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (1 000 шт)
- В упаковке
- 1000 шт.
- Габариты
- ширина 0.21, высота 0.37 неполные
- Вес, кг
- 10.12
- Объём, м³
- 0.024
- EAN / GTIN
-
Групповая упаковка упак (100 шт)
- В упаковке
- 100 шт.
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак. (10 шт)
- В упаковке
- 10 шт.
- Габариты
- ширина 0.086, высота 0.032 неполные
- Вес, кг
- 0.087
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 1; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
ДС ТР ЕАЭС 037
PDF · 252,7 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
