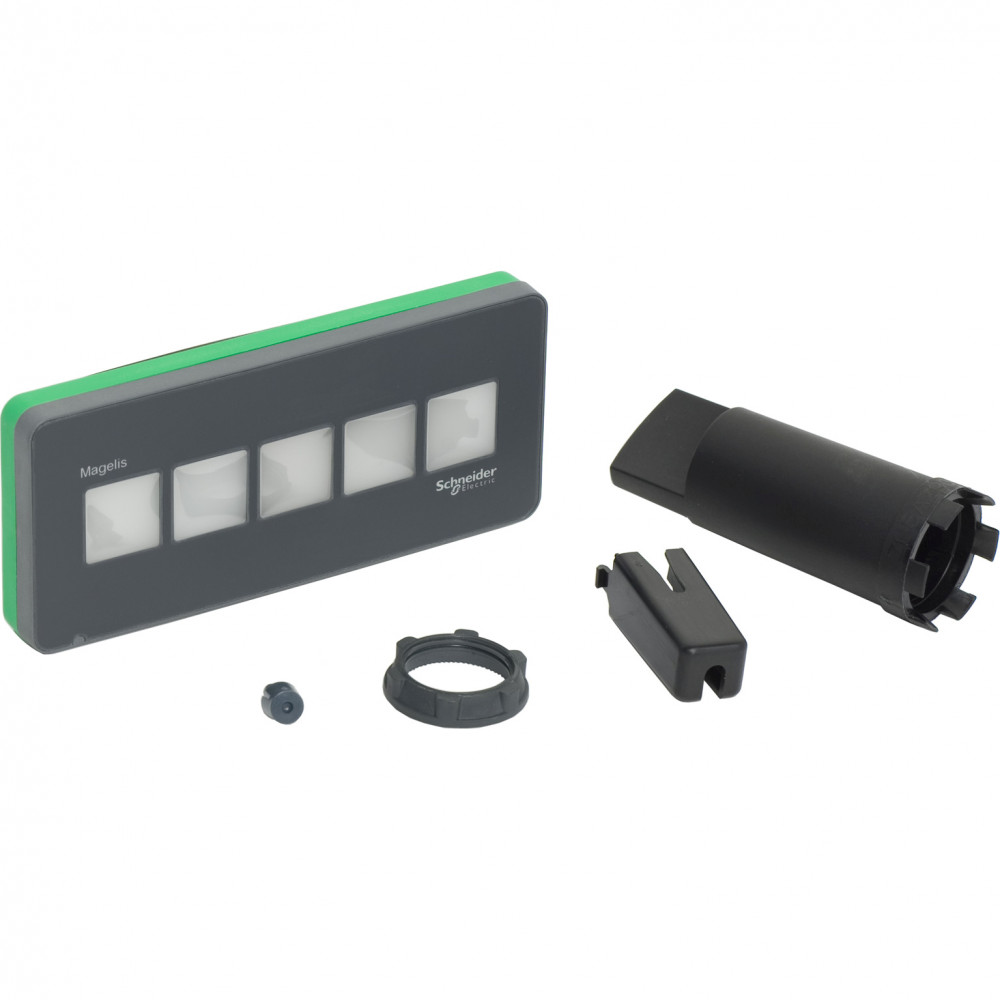

Изображение может отличаться от конкретного исполнения.
Schneider Electric
SE Magelis SCU Переключатель с подсветкой 22 мм 5 цвет светодиодных кнопок
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>SE Magelis SCU Переключатель с подсветкой 22 мм 5 цвет светодиодных кнопок. серия продукта: Magelis HMIZ<br /> - тип устройства или его аксессуаров: подсвеченный переключатель USB<br /> - совместимость изделий: HMIGTW, HMIGXO, Magelis Box PC, XBTGT4. HMIGTO, HMISTU, Magelis Panel PC, XBTGC, XBTGT6. HMISCU, HMISTO, XBTGT7. XBTGK, XBTGT2. XBTGT5.<br />Преимущества: Оптимизированная конструкция, не требующие обслуживания Panel PC. Модульная конструкция, полный спектр Box PC и Panel PC, включая высокопроизводительные модели. Кроме стандартных моделей из каталога, в серрии Magelis предлагаются промышленные ПК на заказ, с более чем 1 500 000 возможных конфигураций.<br />Применения: Любое промышленное применение, для необслуживаемых объектов</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP65/IP67 |
|---|---|
| Степень защиты (NEMA)EF011959 | Прочее |
| Класс огнестойкостиданные поставщика | Класс I Division 2 группы A/B/C/D |
| Относительная влажностьданные поставщика | 10-90 % в 0-55 °C без конденсата |
| Степень защиты ipданные поставщика | IP65 (передняя панель (в шкафу)) в единицах производителя |
| Степень защиты nemaданные поставщика | NEMA 4X для внутренн. установка установка NEMA 13 для закрытыоткрытый установка в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -20-60 °C |
Электрические и световые параметры 8
| Количество управляющих элементовEF001372 | 5 |
|---|---|
| Напряжение питания лампыEF006522 | 5 В |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| Номинальное напряжение питания [us]данные поставщика | 5 V пост. ток, тип разъема: USB 2.0 |
| Потребляемая мощность в втданные поставщика | 2 Вт |
| Пределы напряжения питанияданные поставщика | 4.75-5.25 В пост. ток |
| Тип управленияданные поставщика | 5 кнопок с многоцветный светодиодная подсветка |
| Электромагнитная совместимостьданные поставщика | испытание стойкости к с электролитическому разряду - контрольный уровень: 8 кВ (выброс воздуха) в соответствии с IEC 61000-4-2 испытание стойкости к с электролитическому разряду - контрольный уровень: |
Материалы и конструкция 5
| Цвет кнопкиEF000190 | Прочее |
|---|---|
| Цвет переднего кольцаEF002429 | Прочее |
| Материал переднего кольцаEF005972 | Прочее |
| Конструкция линзыEF006253 | Квадратный (-ая,-ое) |
| Цвет крышкиданные поставщика | передний темно-серый покрытие |
Монтаж и подключение 2
| Тип подключенияEF003961 | Прочее |
|---|---|
| Место монтажаданные поставщика | плоская поверхность |
Механические характеристики 1
| Ударопрочностьданные поставщика | 147 м/с² для 3 устройства блокировки в каждом направлении X, Y, Z в соответствии с IEC 61131-2 |
|---|
Классификация и назначение 7
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Область примененияданные поставщика | пищевая и питьевая промышленность промышленные станки |
| Серия продуктаданные поставщика | Magelis HMIZ |
| Стандартыданные поставщика | директива RoHS 2002/95/EC CSA C22,2 No 142 UL 508 CSA C22.2 № 213 Директива WEEE (утилизация электрического и электронного оборудования) 2002/96/EC RoHS China SJ/T 11363-2006 EN 61000-6-4 ANSI/ISA 12. |
| Тип продуктаданные поставщика | подсвеченный переключатель USB |
| Тип соединителяданные поставщика | USB типа В |
Прочие характеристики 19
| С возможностью подсветкиEF001142 | Нет |
|---|---|
| С возвратной пружинойEF001407 | Нет |
| С передним кольцомEF006014 | Да |
| Функция переключения с фиксациейEF007447 | Да |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Виброустойчивостьданные поставщика | 3,5 мм (частота= 5-9 Гц) в соответствии с IEC 61131-2 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Количество в одном комплектеданные поставщика | 1 шт. |
| Наименование программного обеспеченияданные поставщика | Vijeo Designer версия >= V6.1 SP2 |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Оборудование в комплектеданные поставщика | 1 руководство по эксплуатации 1 USB тип B кабельный зажим 1 фиксирующая гайка 1 стягивающий ключ 1 тройник с блокировкой вращения 1 прокладка 1 прилагаемая этикетка 1 USB тип A/B с 1 м |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Сертификатыданные поставщика | ГОСТ UL/cUL listed C-Tick CE |
| Совместимость продуктаданные поставщика | XBTGC XBTGT2... HMIGXO Magelis Panel PC HMISTO HMISCU XBTGT6... HMIGTW Magelis Box PC XBTGK XBTGT4... XBTGT5... XBTGT7... HMISTU HMIGTO |
| Степень загрязненияданные поставщика | 2 |
| Характеристики окружающей средыданные поставщика | без коррозионного газа |
