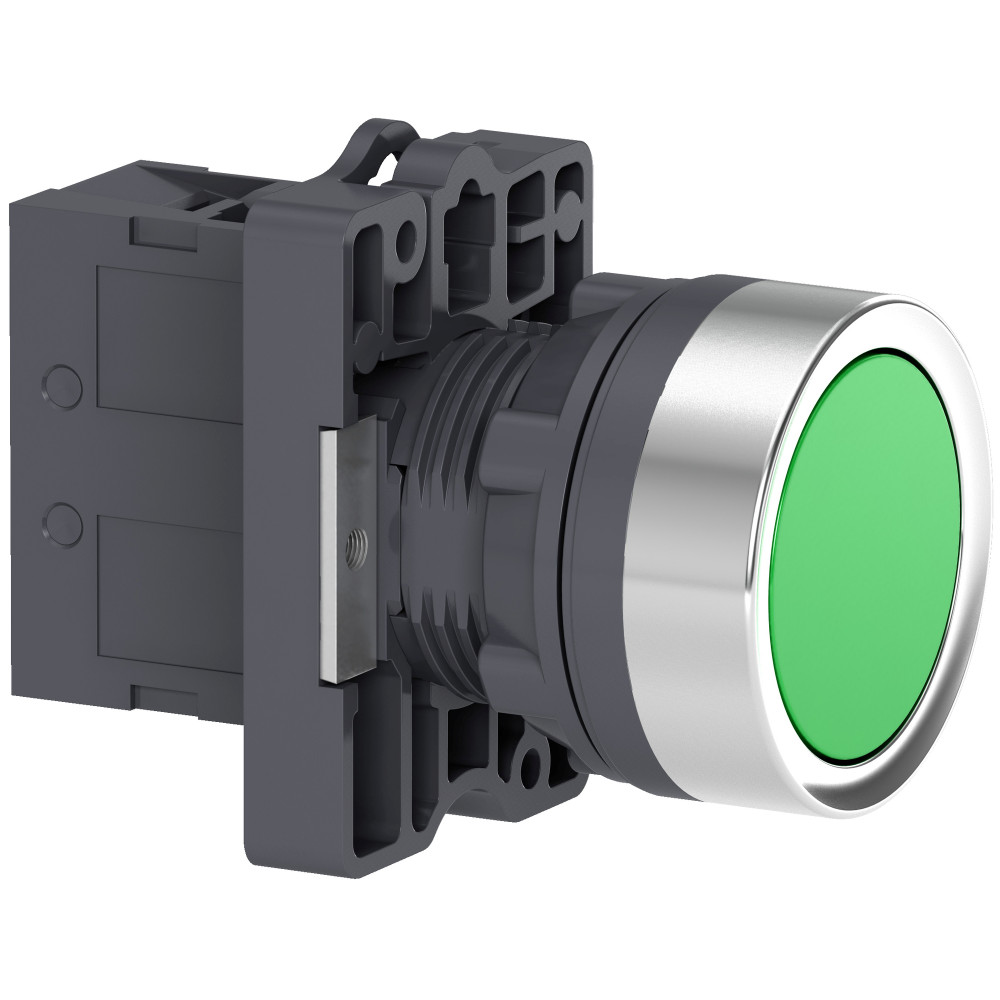

КНОПКАXA2,ПРУЖ.ВОЗВР.,ЗЕЛЕНАЯ,1НO

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Степень защиты - IPEF005474	IP54
Механическая износостойкостьданные поставщика	1500000 циклы
Рабочая температура окружающей средыданные поставщика	-25-55 °C
Степень защиты ipданные поставщика	IP65 в соответствии с МЭК 60529 ≠ ETIM
Температура окружающей среды при храненииданные поставщика	-40-70 °C
Электрическая износостойкостьданные поставщика	500000 циклы, AC-15, 3 А в 230 В, производительность

Электрические и световые параметры 7

Количество управляющих элементовEF001372	1
условный тепловой ток на открытом воздухеданные поставщика	10 А
Категория перенапряженияданные поставщика	Класс I в соответствии с IEC 536
номинальное напряжение изоляцииданные поставщика	600 В в соответствии с IEC 60947-1
номинальный рабочий токданные поставщика	3 А в 240 В, AC-15, A600 0.27 А в 250 В, DC-13, Q600
Параметры управляющего устройстваданные поставщика	зеленый потайной
Электрическая надежность мэк 60947-5-4данные поставщика	λ < 10exp(-8) в 24 В

Материалы и конструкция 8

Цвет кнопкиEF000190	Зеленый
Цвет переднего кольцаEF002429	Черный
Материал переднего кольцаEF005972	Пластик
Конструкция линзыEF006253	Круглый (-ая,-ое)
Защитное исполнениеданные поставщика	TC
Материал крепежной основыданные поставщика	пластик
Материал окантовкиданные поставщика	пластик
Минимальная партия для продажиданные поставщика	1

Монтаж и подключение 6

Тип подключенияEF003961	Винтовое соединение
Кол-во норм разомкнутых - НО контактовEF008256	1
Работа контактовданные поставщика	медленное размыкание
Соединения – клеммыданные поставщика	клеммный блок с винтовыми зажимами,
Способ установкиданные поставщика	крепежная гайка: 2-2.4 Н·м
Тип контактовданные поставщика	1 Н.О.

Механические характеристики 3

Момент затяжкиданные поставщика	0.8-0.8 Н·м
Степень ударостойкости ikданные поставщика	IK03 в соответствии с МЭК 60529
Ударопрочностьданные поставщика	70 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27

Классификация и назначение 6

Тип кнопкиEF001546	Плоская (-ий)
Серияданные поставщика	Easy Harmony XA2
Стандартыданные поставщика	IEC 60947-5-1 GB 14048.1 GB 14048.5 IEC 60947-1
Тип продуктаданные поставщика	кнопка в сборе
Тип рукояткиданные поставщика	с возвратом
Форма головки сигнального блокаданные поставщика	круглая

Прочие характеристики 13

С возможностью подсветкиEF001142	Да
С возвратной пружинойEF001407	Нет
С передним кольцомEF006014	Нет
Функция переключения с фиксациейEF007447	Да
Виброустойчивостьданные поставщика	10 gn (частота= 40-500 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защита от короткого замыканияданные поставщика	10 А предохранитель gL в соответствии с IEC 60269-1
Код совместимостиданные поставщика	XA2E
Краткое название устройстваданные поставщика	XA2
номинальное импульсное выдерживаемое наданные поставщика	6 кВ в соответствии с IEC 60947-1
Рабочее положениеданные поставщика	любое положение
Сертификатыданные поставщика	CCC CE
Фикс. центр.данные поставщика	>= 30 x 40 mm (панель) - толщина: 1-5 мм

Размеры и упаковка

Изделие

Диаметр отверстияEF000079	22.5 мм
Вес неттоданные поставщика	0.032 кг
Монтажный диаметрданные поставщика	22 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

Уровень	В упаковке	Габариты	Вес, кг	Объём, м³	EAN / GTIN
Базовая единица	1 шт.	0.065 × 0.03 × 0.03 см	0.032	5.85e-05	3606480673597
