Изображение может отличаться от конкретного исполнения.
REXANT

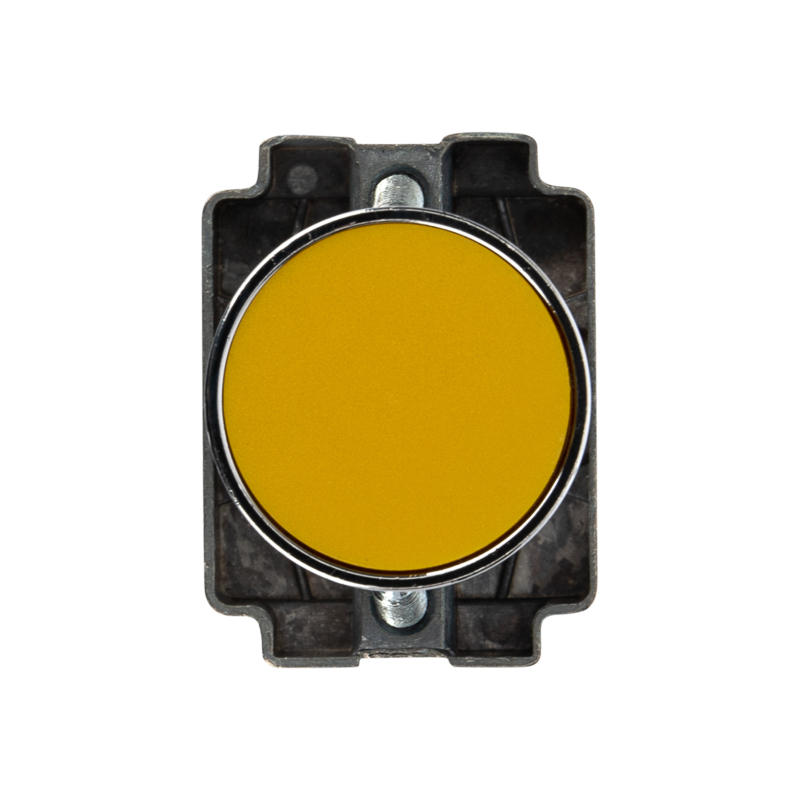

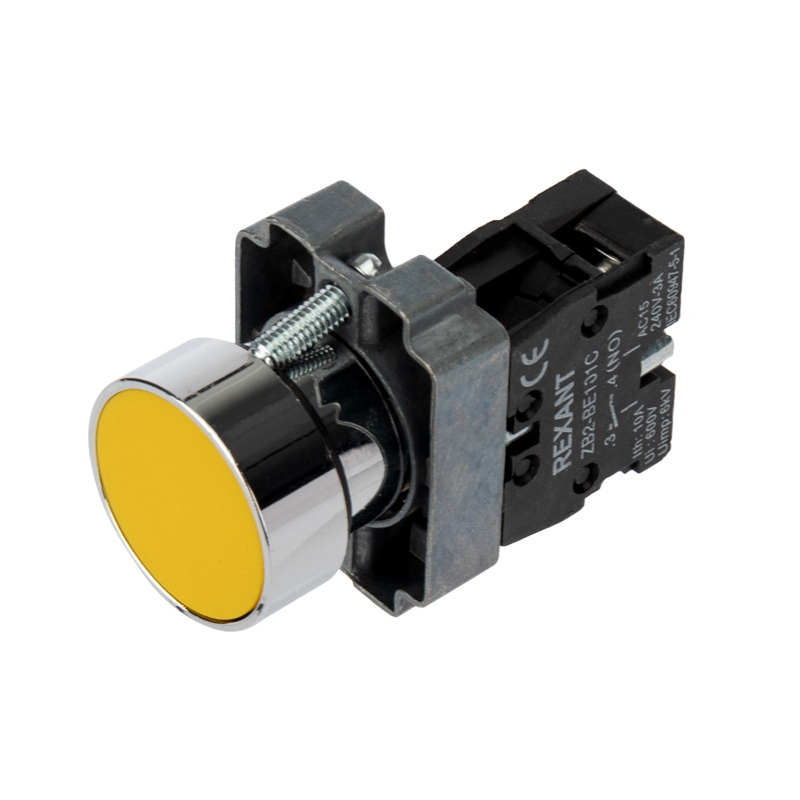

Кнопка XB2 желтая НР
ИсточникКаталог SDS_Group
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22 мм
Ширина открытия22 мм
Высота проёма под измерительный прибор12 мм
Тип напряженияAC (перемен.)
Тип кнопкиПлоская (-ий)
Тип лампыНе применимо
Тип подключенияВинтовое соединение
Степень защиты - IPIP40
Описание и назначение
Кнопки применяются для оперативного управления технологическим оборудованием и используются в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 240 В.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP40 |
|---|
Электрические и световые параметры 4
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Количество управляющих элементовEF001372 | 1 |
| Тип лампыEF002423 | Не применимо |
| Номинальное напряжениеданные поставщика | 240 В |
Материалы и конструкция 2
| Цвет кнопкиEF000190 | Желтый |
|---|---|
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
Монтаж и подключение 2
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Тип подключенияEF004381 | Винтовое соединение |
Классификация и назначение 4
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Применениеданные поставщика | Управление технологическим оборудованием |
| Серияданные поставщика | Кнопка |
| Тип переключенияданные поставщика | ON |
Прочие характеристики 7
| С сигнальной лампой - индикаторомEF000198 | Нет |
|---|---|
| С возможностью подсветкиEF001142 | Нет |
| С возвратной пружинойEF001407 | Да |
| С маркировкой/обозначениемEF001537 | Нет |
| С передним кольцомEF006014 | Нет |
| Функция переключения с фиксациейEF007447 | Нет |
| Фиксация положенияданные поставщика | false |

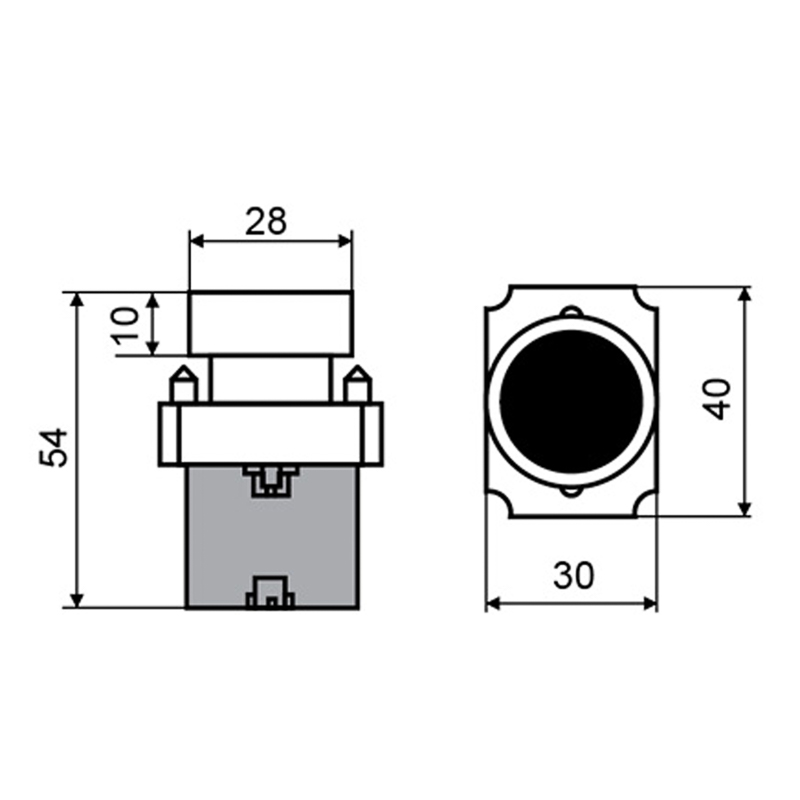

Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22 мм |
|---|---|
| Ширина открытияEF004565 | 22 мм |
| Высота проёма под измерительный приборEF004778 | 12 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 18 × 43 × 35 | 0.057 | — | |
| Групповая упаковка упак (200 шт) | 200 шт | 42.5 × 35.1 × 17.8 см | 11.337 | 0.027 | |
| Групповая упаковка упак (10 шт) | 10 шт | 17 × 7.9 × 7.9 см | 0.544 | 0.001 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 18 × 43 × 35
- Вес, кг
- 0.057
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (200 шт)
- В упаковке
- 200 шт
- Габариты
- 42.5 × 35.1 × 17.8 см
- Вес, кг
- 11.337
- Объём, м³
- 0.027
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 17 × 7.9 × 7.9 см
- Вес, кг
- 0.544
- Объём, м³
- 0.001
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
