GENERICA

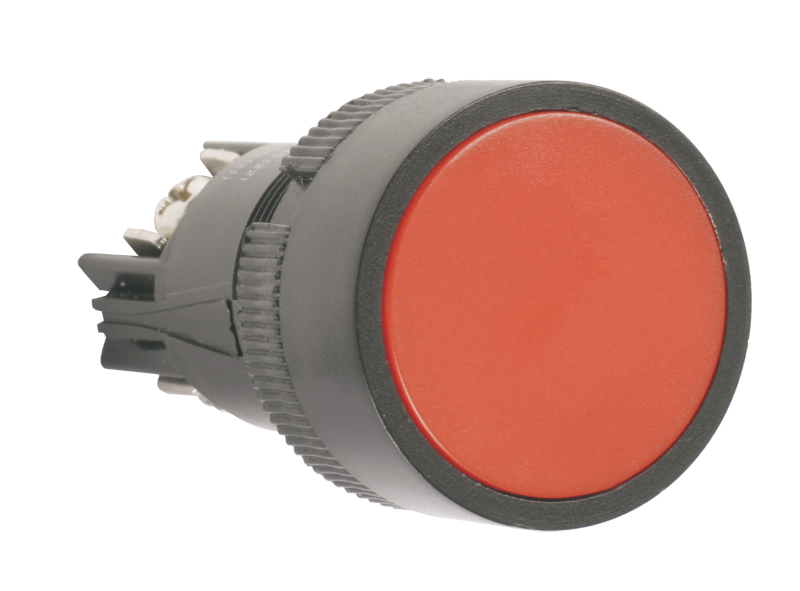

Кнопка SВ-7 "Стоп" красная d22мм/240В NO+NC GENERICA
ИсточникКаталог IEK
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22
Тип напряженияПеремен./постоян. (AC/DC)
Цвет кнопкиКрасный
С сигнальной лампой - индикаторомНет
Номин ток0,6 ... 10
Номин раб напряжение48/120/230/400/660
Количество нормально открытых контактов0
Количество нормально закрытых контактов0
Описание и назначение
Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP40 |
|---|
Электрические и световые параметры 6
| Тип напряженияEF000187 | Перемен./постоян. (AC/DC) |
|---|---|
| Номин токEF000227 | 0,6 ... 10 |
| Номин раб напряжениеEF000228 | 48/120/230/400/660 |
| Количество управляющих элементовEF001372 | 1 |
| Тип лампыEF002423 | Не применимо |
| Напряжение питания лампыEF006522 | - |
Материалы и конструкция 2
| Цвет кнопкиEF000190 | Красный |
|---|---|
| Конструкция линзыEF006253 | Нет |
Монтаж и подключение 6
| Количество нормально открытых контактовEF001105 | 0 |
|---|---|
| Количество нормально закрытых контактовEF001106 | 0 |
| Тип подключенияEF003961 | Винтовое соединение |
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 0 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 0 |
| Количество переключающих контактовEF008257 | 1 |
Классификация и назначение 1
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|
Прочие характеристики 4
| С сигнальной лампой - индикаторомEF000198 | Нет |
|---|---|
| С возможностью подсветкиEF001142 | Нет |
| С возвратной пружинойEF001407 | Да |
| Функция переключения с фиксациейEF007447 | Нет |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22 |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | - |
| Ширина открытияEF004565 | - |
| Высота проёма под измерительный приборEF004778 | - |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 1 шт | 0.04 × 0.04 × 0.05 см | 0.021 | 0.000096 | — |
| Групповая упаковка КОРОБКА/БОКС | 10 шт | — | 0.208 | 0.000957 | |
| TRANSPORTING КОРОБКА/БОКС | 500 шт | 0.335 × 0.42 × 0.34 м | 10.4 | 0.047838 |
