Кнопка APBB-22N "Пуск-Стоп" овальная 24В NO+NC EKF PROxima
EKF · артикул pbn-apbb-o-24
Изображение может отличаться от конкретного исполнения.
EKF

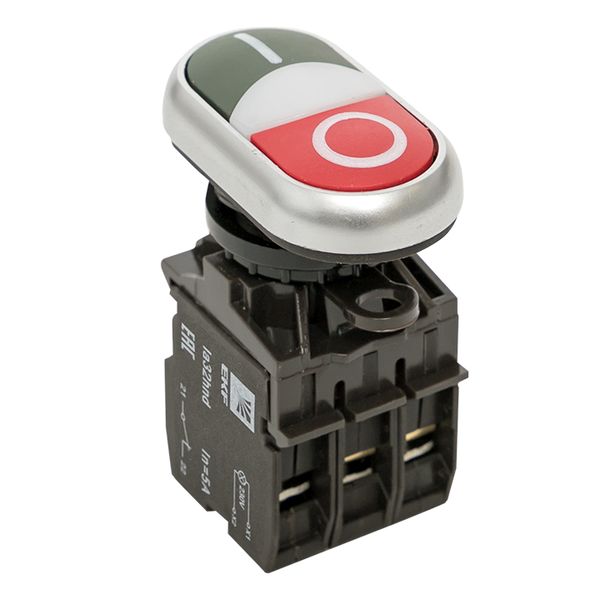

Кнопка LA32HND красно-зеленая "Пуск-Стоп" с подсветкой 24В DC NO+NC EKF PROxima
ИсточникКаталог EKF
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22 мм
Ширина открытия22 мм
Высота проёма под измерительный прибор5 мм
Напряжение питания лампы24 В
Цвет кнопкиКрасный/зеленый
Тип кнопкиКомбинированный (-ая)
Цвет переднего кольцаХром
Тип подключенияВинтовое соединение
Описание и назначение
Аппаратура управления предназначается для оперативного управления технологическим оборудованием и индикации состояния электрических цепей. Аппаратура применяется в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660 В и постоянным напряжением до 400 В; устанавливается, например, в постах кнопочных, вводно-распределительных устройствах, устройствах автоматического включения резерва, станциях управления электрическими приводами и т. п.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP40 |
|---|
Электрические и световые параметры 3
| Количество управляющих элементовEF001372 | 2 |
|---|---|
| Напряжение питания лампыEF006522 | 24 В |
| Тип устройства управленияданные поставщика | Кнопка "Пуск-стоп" |
Материалы и конструкция 4
| Цвет кнопкиEF000190 | Красный/зеленый |
|---|---|
| Цвет переднего кольцаEF002429 | Хром |
| Материал переднего кольцаEF005972 | Пластик |
| Конструкция линзыEF006253 | Овал |
Монтаж и подключение 4
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Количество переключающих контактовEF008257 | 0 |
Классификация и назначение 4
| Тип кнопкиEF001546 | Комбинированный (-ая) |
|---|---|
| Серияданные поставщика | EKF |
| Серия продукцииданные поставщика | LA32HND |
| Тип продукцииданные поставщика | Кнопка «Пуск-Стоп» |
Прочие характеристики 9
| С сигнальной лампой - индикаторомEF000198 | Да |
|---|---|
| С возможностью подсветкиEF001142 | Да |
| С возвратной пружинойEF001407 | Да |
| С маркировкой/обозначениемEF001537 | Нет |
| С передним кольцомEF006014 | Да |
| Функция переключения с фиксациейEF007447 | Нет |
| Гарантийный срок хранения, летданные поставщика | 7 |
| Гарантийный срок эксплуатации, летданные поставщика | 7 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22 мм |
|---|---|
| Ширина открытияEF004565 | 22 мм |
| Высота проёма под измерительный приборEF004778 | 5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.095 × 0.044 × 0.031 см | 0.059 | 0.00013 | |
| Групповая упаковка упак. (10 шт) | 10 шт. | 0.182 × 0.094 × 0.086 м | 0.622 | 0.001471 | |
| Транспортная упаковка коробка (200 шт) | 200 шт. | 0.498 × 0.372 × 0.188 м | 12.979 | 0.034828 |
