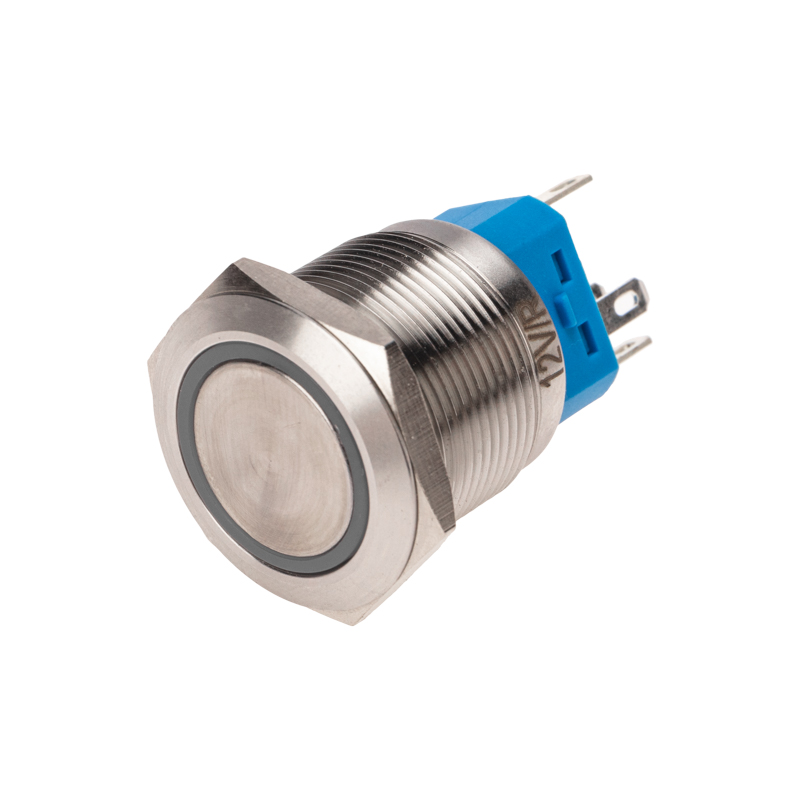

Кнопка антивандальная ø22 12В без фиксации (5с) выкл-(вкл), вкл-(выкл) красная с подсветкой REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22 мм
Ширина открытия22 мм
Высота проёма под измерительный прибор34.6 мм
Напряжение питания лампы12 В
Тип напряженияAC (перемен.)
Тип кнопкиПлоская (-ий)
Тип лампыСветодиод. (LED)
Тип подключенияПлоский штекерный разъем
Описание и назначение

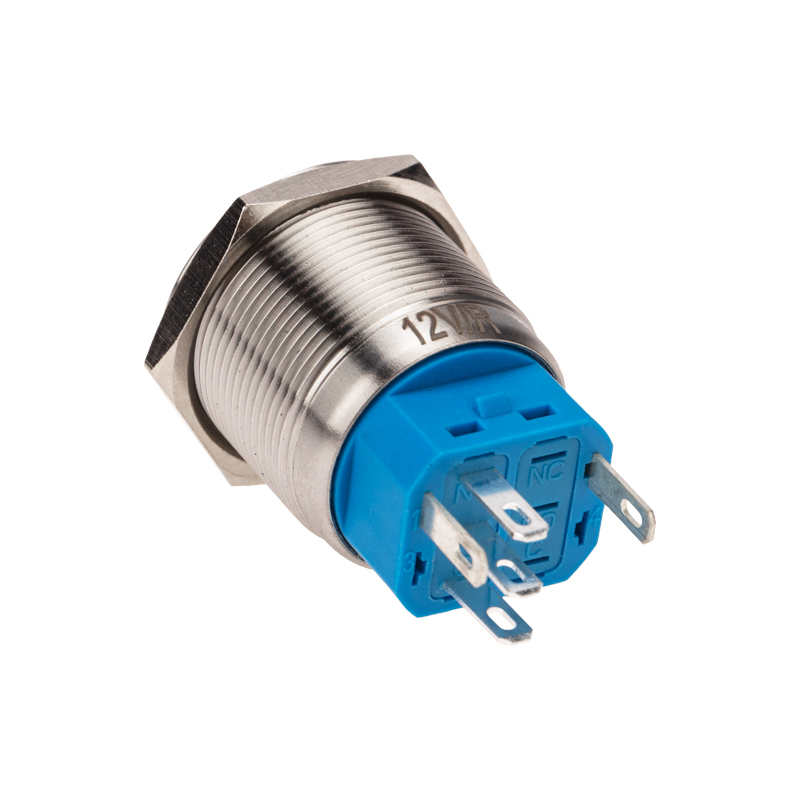

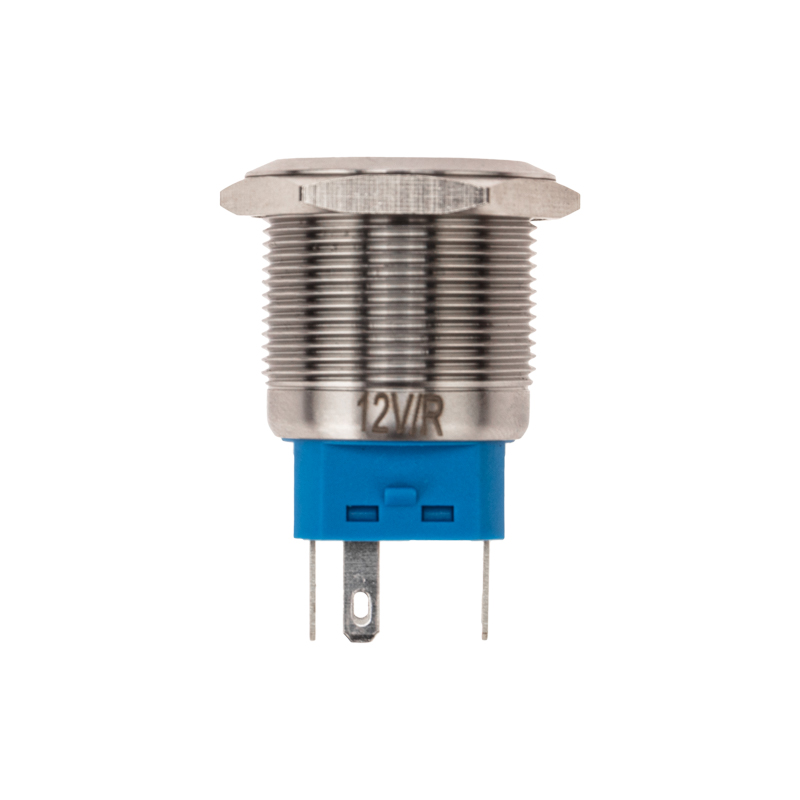

Кнопка антивандальная ø 22 12В без фиксации (5с) выкл-(вкл) / вкл-(выкл) подсв/красная REXANT предназначена для коммутации электрических цепей путем включения-выключения питающего провода. Металлические кнопки применяются в местах, где существует большой риск их повреждения (на различных производственных линиях, в лифтовых кабинах, около входной двери и т. д.), а также для декоративного оформления панелей управления. Главными отличительными особенностями такой кнопки являются металлическое исполнение и неуязвимость контактной группы, что обеспечит ей долговечное функционирование. Изделие состоит из двух основных частей – лицевой части (головки) и контактной, и имеет пружинный возвратный механизм. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.5 до 10 мм. Подключение проводов осуществляется с помощью винтовых зажимов, пайки или разъемом.
Основные характеристики:
Номинальное напряжение: 250В;
Номинальный ток: 5A;
Подсветка светодиодная:12В
Тип переключения: выкл-(вкл) / вкл-(выкл)
Количество контактных групп: 1;
Количество контактов в контактной группе: 3
Фиксация положений: отсутствует;
Индикатор коммутационных положений: красный;
Установочный диаметр: 22 мм;
Рабочая температура: -25…+85 ℃;
Степень защиты (IP): IP67;
Ресурс: 10 000 циклов.
Преимуществами использования данного изделия является надежность, быстрота и удобство монтажа.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -25–85 |
|---|---|
| Степень защиты - IPEF005474 | IP67 |
Электрические и световые параметры 6
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Количество управляющих элементовEF001372 | 1 |
| Тип лампыEF002423 | Светодиод. (LED) |
| Первичный токEF006154 | 5 |
| Напряжение питания лампыEF006522 | 12 В |
| Номинальное напряжениеданные поставщика | 250 В |
Материалы и конструкция 2
| Цвет кнопкиEF000190 | Красный |
|---|---|
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
Монтаж и подключение 4
| Тип подключенияEF003961 | Плоский штекерный разъем |
|---|---|
| Тип подключенияEF004381 | Плоский штекерный разъем |
| Количество контактных группданные поставщика | 1 штук |
| Количество контактов в контактной группеданные поставщика | 3 штук |
Классификация и назначение 4
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Применениеданные поставщика | Коммутация электрических цепей |
| Серияданные поставщика | Кнопка антивандальная |
| Тип переключенияданные поставщика | OFF-ON |
Прочие характеристики 7
| С сигнальной лампой - индикаторомEF000198 | Да |
|---|---|
| С возможностью подсветкиEF001142 | Да |
| С возвратной пружинойEF001407 | Да |
| С маркировкой/обозначениемEF001537 | Нет |
| С передним кольцомEF006014 | Нет |
| Функция переключения с фиксациейEF007447 | Нет |
| Фиксация положенияданные поставщика | false |

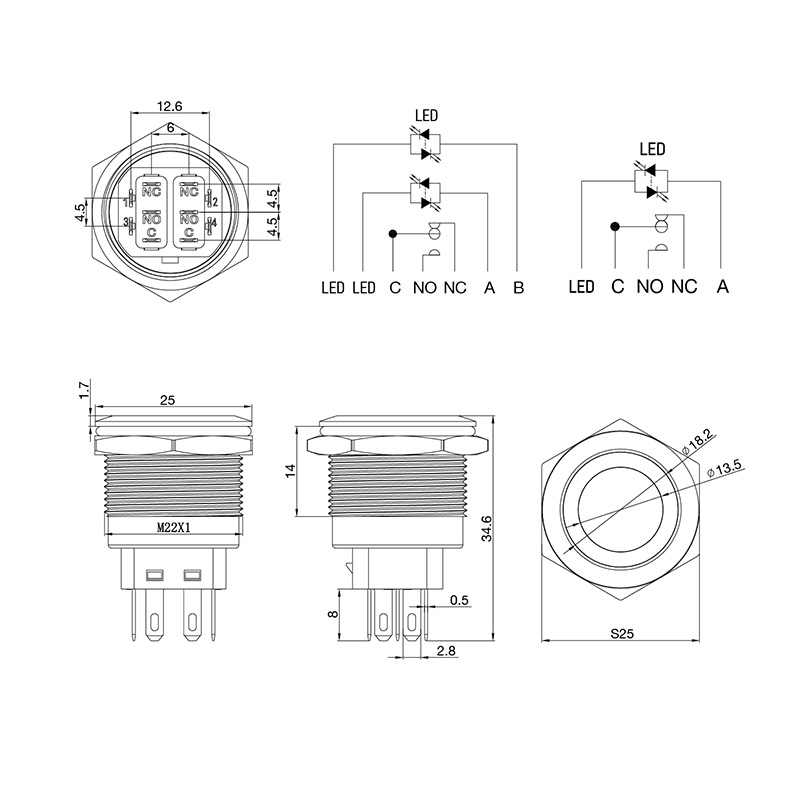

Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22 мм |
|---|---|
| Ширина открытияEF004565 | 22 мм |
| Высота проёма под измерительный приборEF004778 | 34.6 мм |

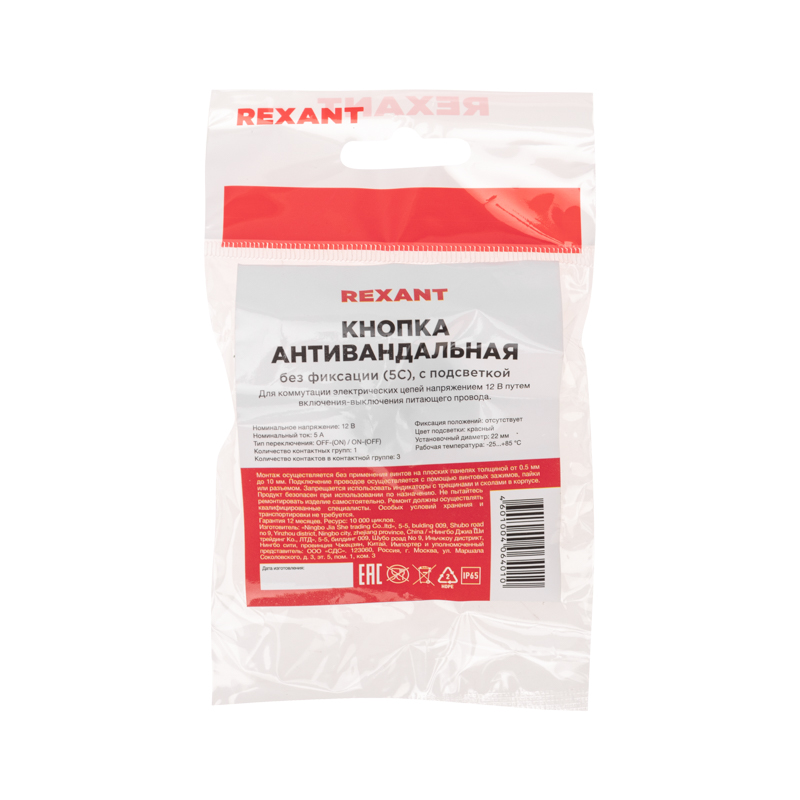

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 14.2 × 8.2 × 4.3 см | 0.025 | 0.001 | |
| Базовая единица шт | 10 шт | 34 × 33 × 31 | 0.029 | — | |
| Групповая упаковка кор. (200 шт) | 200 шт | 40.2 × 34.7 × 16.3 см | 5.878 | 0.023 | |
| Групповая упаковка упак (10 шт) | 10 шт | 16.8 × 7.5 × 6.3 см | 0.263 | 0.001 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 14.2 × 8.2 × 4.3 см
- Вес, кг
- 0.025
- Объём, м³
- 0.001
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 34 × 33 × 31
- Вес, кг
- 0.029
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (200 шт)
- В упаковке
- 200 шт
- Габариты
- 40.2 × 34.7 × 16.3 см
- Вес, кг
- 5.878
- Объём, м³
- 0.023
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 16.8 × 7.5 × 6.3 см
- Вес, кг
- 0.263
- Объём, м³
- 0.001
- EAN / GTIN
